206762. （2025•翱翔中学•六模）结合图中的信息，按要求回答问题。
$德优题库$
（1）图甲中，一只手平压在气球上，另一只手的食指顶住气球，通过比较气球左右两侧的形变情况，研究压力作用效果与        的关系。
（2）确定像的位置是探究凸透镜成像规律的一个关键点。图乙中，将蜡烛放在距离凸透镜1倍焦距外某位置，如果在光屏上呈现的像模糊，需要        （填对光屏的操作）光屏，直到光屏上呈现清晰的像。
（3）在探究气体分子是运动的还是静止的时，将2个瓶采用如图丙所示的a、b两种放置法，当把中间的玻璃板抽掉后，都会观察到红棕色二氧化氮（ρ_二氧化氮＞ρ_空气）气体进入到另一个瓶中。        （选填“a”或“b”）放置法更合理。
（4）图丁中，闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，灵敏电流计指针将        偏转。

共享时间:2025-05-28 难度:4

纠错

下载

相似

组卷

[考点]

压力的作用效果与受力面积的关系，烛焰、光屏的移动，分子的热运动，影响感应电流方向的因素，

[答案]

（1）受力面积；（2）向右移动光屏；（3）a；（4）向右。

[解析]

解：由图知：
（1）一只手平压在气球上，另一只手的食指顶住气球，此时两手对气球的压力相等，气球左边的受力面积小于右边的受力面积，气球在左边力的作用下明显瘪了，说明压力作用效果与受力面积有关；
（2）根据图中物距略大于2倍焦距，成倒立缩小的实像，像距略小于2倍焦距，故向右移动光屏，成清晰的像。
（3）为了避免二氧化氮密度大引起对流，应该将密度大的气体放置在下方，故a合理；
（4）闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，磁场方向不变，运动方向相反，电流方向改变，灵敏电流计指针将向右偏转。
故答案为：（1）受力面积；（2）向右移动光屏；（3）a；（4）向右。

[点评]

本题考查了"压力的作用效果与受力面积的关系，烛焰、光屏的移动，分子的热运动，影响感应电流方向的因素，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

187176. （2025•西工大附中•六模）结合图中的信息，按要求回答问题。
$德优题库$
（1）图甲中，一只手平压在气球上，另一只手的食指顶住气球，通过比较气球左右两侧的形变情况，研究压力作用效果与        的关系。
（2）确定像的位置是探究凸透镜成像规律的一个关键点。图乙中，将蜡烛放在距离凸透镜1倍焦距外某位置，如果在光屏上呈现的像模糊，需要        （填对光屏的操作）光屏，直到光屏上呈现清晰的像。
（3）在探究气体分子是运动的还是静止的时，将2个瓶采用如图丙所示的a、b两种放置法，当把中间的玻璃板抽掉后，都会观察到红棕色二氧化氮（ρ_二氧化氮＞ρ_空气）气体进入到另一个瓶中。        （选填“a”或“b”）放置法更合理。
（4）图丁中，闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，灵敏电流计指针将        偏转。

共享时间:2025-05-15 难度:4 相似度:2

解析

纠错

下载

组卷

130321. （2024•长安区•八下期中）小林为了探究“影响力的作用效果的因素”，将一个弹性较好的钢片固定在桌边，在钢片上用细线挂上钩码（每个钩码规格相同）进行实验。
$德优题库$
（1）本实验通过        来反映力的作用效果；
（2）小林利用弹簧测力计测单个钩码的重力，如图1所示，单个钩码的重力为        N；
（3）通过对比图2中甲和乙，可以得出结论：力的作用效果与力的        有关；
（4）对比图2中        两图可以发现：力的作用效果和力的作用点有关。

共享时间:2024-05-28 难度:2 相似度:0.75

解析

纠错

下载

组卷

133549. （2016•师大附中•八下期中） $德优题库$ 如图所示，当用大小相同的力竖直向下分别作用在A点和B点时，发现作用在点时，塑料尺弯曲的程度较大，这说明。

共享时间:2016-05-29 难度:2 相似度:0.75

解析

纠错

下载

组卷

195409. （2024•陆港中学•二模）小华利用“F”光源来研究凸透镜成像。
$德优题库$
（1）实验前，小华应调整“F”光源、光屏和透镜的中心三者在        。
（2）小华将“F”光源、凸透镜和光屏按照图1所示位置放置时，光屏上能成清晰的像，所成的像是        立的。凸透镜的焦距为        cm。
（3）小华继续进行研究，当出现图2所示场景时，光屏上的像是清晰的。
①依此成像原理可制成        （选填“投影仪”、“照相机”或“放大镜”）。
②现保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，此时凸透镜所在位置的刻度是        cm。若要再模拟近视眼成因，小华仅需将光屏向        移动少许。

共享时间:2024-03-15 难度:2 相似度:0.75

解析

纠错

下载

组卷

188363. （2024•交大附中•五模） $德优题库$ 完成下列填空。
（1）图1中凸透镜的焦距为 cm。
（2）如图2所示，将红墨水同时滴在冷水和热水中，发现红墨水在热水中扩散快，间接证实了分子的无规则运动的速度与有关。

共享时间:2024-05-08 难度:3 相似度:0.58

解析

纠错

下载

组卷

132585. （2022•高新一中•八下期中）按要求完成填空。
$德优题库$
（1）如图甲所示的实验中，抽开玻璃板一段时间后可观察到的实验现象是两瓶都变为红棕色，该现象表明分子不停地做        。
（2）图乙中，接触面磨平的两块铅，用力压紧可以使它们结合在一起，该现象表明分子间存在相互作用的        力。
（3）毛皮摩擦过的橡胶棒带        电，用该橡胶棒接触验电器的金属球，如图丙所示，验电器的两个金属箔片会因带        （选填“同种”或“异种”）电荷而张开。

共享时间:2022-05-29 难度:3 相似度:0.58

解析

纠错

下载

组卷

132609. （2022•沣东六中•八下期中）按要求完成下列问题。
$德优题库$
（1）如图1所示，将一根薄钢条的下端固定，对其施加力，使其发生甲、乙两图中所示的形变，如果F₁＞F₂，那么，该实验能说明力的作用效果跟力的        有关的。
（2）如图2所示，研究摩擦起电现象，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝蓬松开了，细丝蓬松这一现象是因为        造成的；同时又发现细丝会吸附在向下捋细丝的手上，此现象是因为        造成的。
（3）用图3的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气。为了有力地证明气体发生扩散，装二氧化氮气体的应是        （选填“A”或“B”）瓶。根据
现象可知气体发生了扩散。若实验温度分别为①0℃、②4℃、③20℃、④30℃，则在        （填序号）温度下气体扩散最快。

共享时间:2022-05-15 难度:3 相似度:0.58

解析

纠错

下载

组卷

187396. （2025•经开区•一模） $德优题库$ 学习了透镜的知识后，小明做了以下探究实验。
（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在        。
（2）当蜡烛、凸透镜、光屏在图中所示的位置时，光屏上出现了        （选填“缩小”“等大”或“放大”）的像。
（3）当蜡烛移到35cm刻度线处时，向        移动光屏适当距离，可在光屏上得到一个清晰的实像。
（4）实验一段时间后，原来在光屏中心的蜡烛的像“跑”到光屏的上方，下列能让像重新回到光屏中心的操作是        （填字母）。
A.光屏下调
B.蜡烛上调
C.透镜上调

共享时间:2025-03-07 难度:3 相似度:0.58

解析

纠错

下载

组卷

193255. （2025•西工大附中•五模）（1）小莫用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针        的（选填“偏转”或“不偏转”）现象，说明电流周围存在磁场；
（2）图乙所示的装置所揭示的实验原理与生活中的        （选填“电动机”或“发电机”）原理相同；
（3）小泽用图乙、丙所示的装置进行实验，他想探究的问题是：       。
$德优题库$

共享时间:2025-05-11 难度:3 相似度:0.58

解析

纠错

下载

组卷

208173. （2018•师大附中•二模）在“探究凸透镜成像规律”中
（1）实验中随着蜡烛的燃烧，光屏上的像将会向       移动，要使像仍成在光屏的中央，可将凸透镜向       （选填“上”或“下”）调整。
（2）将点燃的蜡烛放在距离凸透镜25cm处，调节光屏到凸透镜的距离为16cm时，光屏上呈现一个清晰的像，这个像是倒立、       的实像，生活中       是利用这个原理工作的。
（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像，应将光屏
（选填“远离”或“靠近”）透镜，光屏上的像的大小将       （选填“变大”、“变小”或“不变”）?若在凸透镜前“戴一副远视眼镜”，要使像再次清晰，应将光屏       （填“远离”或“靠近”）透镜。
（4）若在透镜上有一个不透光的圆形的小纸片，通过调节光屏到透镜的距离，则光屏上
A．始终成不到像
B．有像但不完整
C．有像，但会有一个圆形的黑影
D．有完整的像，但会变暗一些

共享时间:2018-03-24 难度:4 相似度:0.5

解析

纠错

下载

组卷

207913. （2018•师大附中•二模）在“探究凸透镜成像规律”中
（1）实验中随着蜡烛的燃烧，光屏上的像将会向       移动，要使像仍成在光屏的中央，可将凸透镜向       （选填“上”或“下”）调整。
（2）将点燃的蜡烛放在距离凸透镜25cm处，调节光屏到凸透镜的距离为16cm时，光屏上呈现一个清晰的像，这个像是倒立、       的实像，生活中       是利用这个原理工作的。
（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像，应将光屏
（选填“远离”或“靠近”）透镜，光屏上的像的大小将       （选填“变大”、“变小”或“不变”）?若在凸透镜前“戴一副远视眼镜”，要使像再次清晰，应将光屏       （填“远离”或“靠近”）透镜。
（4）若在透镜上有一个不透光的圆形的小纸片，通过调节光屏到透镜的距离，则光屏上
A．始终成不到像
B．有像但不完整
C．有像，但会有一个圆形的黑影
D．有完整的像，但会变暗一些

共享时间:2018-03-22 难度:4 相似度:0.5

解析

纠错

下载

组卷

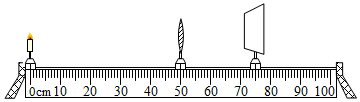

207356. （2025•高新一中•一模） $德优题库$ 如图所示，阳阳在做“探究凸透镜成像规律”的实验。
（1）实验前，他打算先测出凸透镜的焦距，可是当天阴天，老师告诉他可以用下面的方法测量焦距。
①将蜡烛（含蜡烛托）、凸透镜以及光屏从左往右安装在光具座上。点燃蜡烛，将蜡烛和光屏移至凸透镜附近，调整蜡烛、凸透镜及光屏的高度，使烛焰中心、凸透镜中心和光屏中心在        。
②将凸透镜固定在光具座中央，同时缓慢地将蜡烛和光屏往远离凸透镜移动，移动过程中始终保证两者到凸透镜的距离相等，当光屏上出现烛焰清晰的像时，记录光屏到凸透镜中心的距离。若该距离为18cm,则此凸透镜焦距约是        cm。
（2）测出焦距后，把蜡烛放在0刻度线处时（如图所示），       （选填“向左”“向右”或“不”）。
移动光屏，会在光屏上得到一个倒立、       的实像（填写像的性质）；        （填光学仪器）就是利用这一成像规律工作的。
（3）在（2）已经成清晰像的基础上，如果将蜡烛和光屏的位置对调，       （选填“向左”“向右”或“不”）移动光屏，会在光屏上得到一个清晰的像。
（4）随着蜡烛燃烧而变短，光屏上成的像将向上移动。由于影响到了实验的进行，这时最简单合理的调整是        。
A．只需将凸透镜向下移动些
B．只需将光屏向上移动些
C．将凸透镜和光屏向下移一些
D．蜡烛适当向上调一些
（5）为了彻底解决（4）中出现的问题，阳阳用F形LED光源代替蜡烛继续实验，若用黑纸遮掉光源的上半部分，光屏上成像的情况是        。
A．只出现光源上半部分的像
B．只出现光源下半部分的像
C．仍然是完整的像，只是变暗些
D．成像情况像不受任何影响

共享时间:2025-03-12 难度:4 相似度:0.5

解析

纠错

下载

组卷

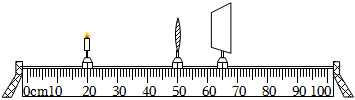

201448. （2021•长安区•二模）如图所示为探究凸透镜成像规律的实验装置，请回答以下问题：
$德优题库$
（1）某同学按图组装好器材后发现光屏上找不到清晰的像，原因是        。
（2）解决上述问题后，如图所示的光屏上可成清晰的倒立、       的实像，该成像规律在生活中的应用有        ，若用手堵住凸透镜的上半部分，则光屏上可        的像（选填“成完整”“成一半”或“不能”）。
（3）在如图所示的装置中，将一近视眼镜放在凸透镜和光屏中间，为了在光屏上成清晰的像，应将光屏向        移动（选填“左”或“右”）。

共享时间:2021-03-27 难度:4 相似度:0.5

解析

纠错

下载

组卷

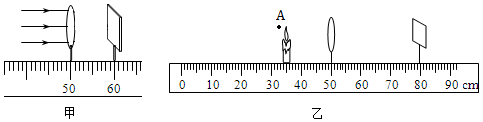

201054. （2022•西工大附中•四模）用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
