187176. （2025•西工大附中•六模）结合图中的信息，按要求回答问题。
$德优题库$
（1）图甲中，一只手平压在气球上，另一只手的食指顶住气球，通过比较气球左右两侧的形变情况，研究压力作用效果与        的关系。
（2）确定像的位置是探究凸透镜成像规律的一个关键点。图乙中，将蜡烛放在距离凸透镜1倍焦距外某位置，如果在光屏上呈现的像模糊，需要        （填对光屏的操作）光屏，直到光屏上呈现清晰的像。
（3）在探究气体分子是运动的还是静止的时，将2个瓶采用如图丙所示的a、b两种放置法，当把中间的玻璃板抽掉后，都会观察到红棕色二氧化氮（ρ_二氧化氮＞ρ_空气）气体进入到另一个瓶中。        （选填“a”或“b”）放置法更合理。
（4）图丁中，闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，灵敏电流计指针将        偏转。

共享时间:2025-05-15 难度:4

纠错

下载

相似

组卷

[考点]

压力的作用效果与受力面积的关系，烛焰、光屏的移动，分子的热运动，影响感应电流方向的因素，

[答案]

（1）受力面积；（2）向右移动光屏；（3）a；（4）向右。

[解析]

解：由图知：
（1）一只手平压在气球上，另一只手的食指顶住气球，此时两手对气球的压力相等，气球左边的受力面积小于右边的受力面积，气球在左边力的作用下明显瘪了，说明压力作用效果与受力面积有关；
（2）根据图中物距略大于2倍焦距，成倒立缩小的实像，像距略小于2倍焦距，故向右移动光屏，成清晰的像。
（3）为了避免二氧化氮密度大引起对流，应该将密度大的气体放置在下方，故a合理；
（4）闭合开关，让导体在蹄形磁体的磁场中向左运动时，观察到灵敏电流计指针向左偏转，若让导体向右运动，磁场方向不变，运动方向相反，电流方向改变，灵敏电流计指针将向右偏转。
故答案为：（1）受力面积；（2）向右移动光屏；（3）a；（4）向右。

[点评]

本题考查了"压力的作用效果与受力面积的关系，烛焰、光屏的移动，分子的热运动，影响感应电流方向的因素，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

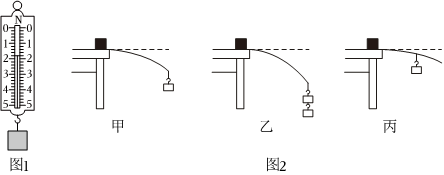

130321. （2024•长安区•八下期中）小林为了探究“影响力的作用效果的因素”，将一个弹性较好的钢片固定在桌边，在钢片上用细线挂上钩码（每个钩码规格相同）进行实验。
$德优题库$
（1）本实验通过        来反映力的作用效果；
（2）小林利用弹簧测力计测单个钩码的重力，如图1所示，单个钩码的重力为        N；
（3）通过对比图2中甲和乙，可以得出结论：力的作用效果与力的        有关；
（4）对比图2中        两图可以发现：力的作用效果和力的作用点有关。

共享时间:2024-05-28 难度:2 相似度:0.75

解析

纠错

下载

组卷

133549. （2016•师大附中•八下期中） $德优题库$ 如图所示，当用大小相同的力竖直向下分别作用在A点和B点时，发现作用在点时，塑料尺弯曲的程度较大，这说明。

共享时间:2016-05-29 难度:2 相似度:0.75

解析

纠错

下载

组卷

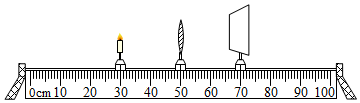

187396. （2025•经开区•一模） $德优题库$ 学习了透镜的知识后，小明做了以下探究实验。
（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在        。
（2）当蜡烛、凸透镜、光屏在图中所示的位置时，光屏上出现了        （选填“缩小”“等大”或“放大”）的像。
（3）当蜡烛移到35cm刻度线处时，向        移动光屏适当距离，可在光屏上得到一个清晰的实像。
（4）实验一段时间后，原来在光屏中心的蜡烛的像“跑”到光屏的上方，下列能让像重新回到光屏中心的操作是        （填字母）。
A.光屏下调
B.蜡烛上调
C.透镜上调

共享时间:2025-03-07 难度:3 相似度:0.58

解析

纠错

下载

组卷

188363. （2024•交大附中•五模） $德优题库$ 完成下列填空。
（1）图1中凸透镜的焦距为 cm。
（2）如图2所示，将红墨水同时滴在冷水和热水中，发现红墨水在热水中扩散快，间接证实了分子的无规则运动的速度与有关。

共享时间:2024-05-08 难度:3 相似度:0.58

解析

纠错

下载

组卷

132609. （2022•沣东六中•八下期中）按要求完成下列问题。
$德优题库$
（1）如图1所示，将一根薄钢条的下端固定，对其施加力，使其发生甲、乙两图中所示的形变，如果F₁＞F₂，那么，该实验能说明力的作用效果跟力的        有关的。
（2）如图2所示，研究摩擦起电现象，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝蓬松开了，细丝蓬松这一现象是因为        造成的；同时又发现细丝会吸附在向下捋细丝的手上，此现象是因为        造成的。
（3）用图3的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气。为了有力地证明气体发生扩散，装二氧化氮气体的应是        （选填“A”或“B”）瓶。根据
现象可知气体发生了扩散。若实验温度分别为①0℃、②4℃、③20℃、④30℃，则在        （填序号）温度下气体扩散最快。

共享时间:2022-05-15 难度:3 相似度:0.58

解析

纠错

下载

组卷

132585. （2022•高新一中•八下期中）按要求完成填空。
$德优题库$
（1）如图甲所示的实验中，抽开玻璃板一段时间后可观察到的实验现象是两瓶都变为红棕色，该现象表明分子不停地做        。
（2）图乙中，接触面磨平的两块铅，用力压紧可以使它们结合在一起，该现象表明分子间存在相互作用的        力。
（3）毛皮摩擦过的橡胶棒带        电，用该橡胶棒接触验电器的金属球，如图丙所示，验电器的两个金属箔片会因带        （选填“同种”或“异种”）电荷而张开。

共享时间:2022-05-29 难度:3 相似度:0.58

解析

纠错

下载

组卷

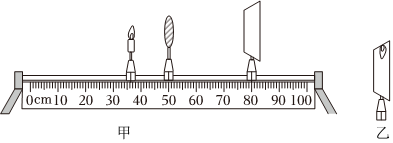

176191. （2025•长安区•八上期末）用焦距为10cm的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。
$德优题库$
（1）点燃蜡烛，调整烛焰、凸透镜和光屏的高度，下列说法正确的是        。（选填字母）
A.将三者中心调至同一直线
B.将三者中心调至同一高度
（2）当蜡烛和光屏的位置如图甲所示时，光屏上承接到烛焰清晰的像。        （选填“照相机”“放大镜”或“投影仪”）应用了此成像特点。
（3）某同学用手指的指尖触摸凸透镜，则光屏上会出现        （选填“指尖的像”或“烛焰完整的像”）。
（4）实验一段时间后，在光屏中心的像“跑”到光屏上方，如图乙所示。能让像重新回到光屏中心的操作是        。（选填字母）
A.光屏下调
B.蜡烛上调
C.透镜上调
（5）将图甲中蜡烛移至30cm刻度线处，则应将光屏移至        cm刻度线处，才能再次承接到烛焰清晰的像。
（6）用蜡烛做实验有各种缺点，为了较全面地探究凸透镜成像特点，小梁决定用LED光源完成实验，他应该选择        形状光源。（选填字母）
A.“F”
B.“E”
C.“Y”
（7）若将透镜换成玻璃板，光屏上        （选填“能”或“不能”）承接到像。

共享时间:2025-02-08 难度:4 相似度:0.5

解析

纠错

下载

组卷

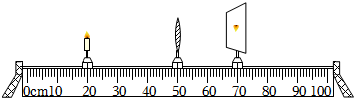

176336. （2024•爱知中学•八上期末）在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度。
$德优题库$
（1）实验中，由于蜡烛燃烧变短，小明发现烛焰的像变模糊了。为了使烛焰清晰的像成在光屏的中心，他可以将蜡烛向        （填“上”或“下”）调节。
（2）当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰倒立、       （选填“放大”“缩小”或“等大”）的烛焰的像。实验过程中，小明不小心用手遮挡到了凸透镜的一部分，则光屏上的像会        （填“变小”、“变暗”或“变不完整”）。
（3）请根据物距与像距大小关系，推断这个凸透镜的焦距可能是        （填序号）。
A．8cm
B．10cm
C．12cm
D．15cm
（4）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；
①小明为了使光屏上再次得到清晰的像，应调整光屏向        移动（选填“左”或“右”）；
②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是        （选填“近视”或“远视”）眼镜的镜片。
（5）保持凸透镜位置不变，将蜡烛移动到凸透镜45cm处时，无论怎样移动光屏，光屏上始终接收不到像，原因是        ，此时应从凸透镜        （填“左侧”或“右侧”）透过凸透镜观察。

共享时间:2024-02-03 难度:4 相似度:0.5

解析

纠错

下载

组卷

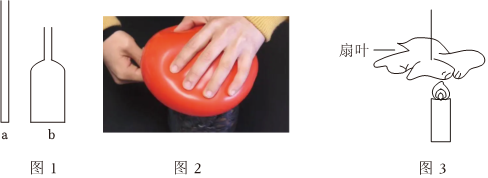

130370. （2024•西咸新区•八下期中）请完成下列填空。
（1）在容器中先后注入25mL的水和25mL的酒精，两种液体完全混合之后的总体积小于50mL，这是因为分子之间有        ，该实验选择图1中的        （选填“a”或“b”）容器现象更明显。
（2）用手压气球，气球会变形，用力越大，气球形变越大，说明力的作用效果与        有关。
（3）如图3，点燃蜡烛会使它上方的扇叶旋转起来，是因为一定质量的气体受热膨胀后，密度        ，热空气上升形成气流，推动扇叶转起来。
$德优题库$

共享时间:2024-05-11 难度:4 相似度:0.5

解析

纠错

下载

组卷

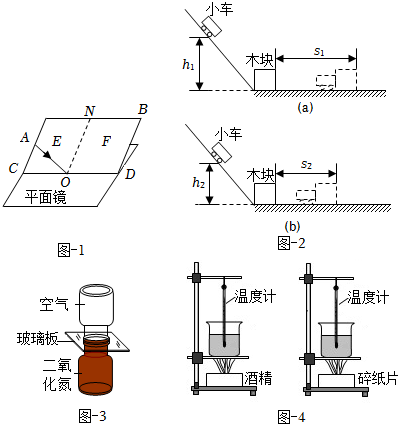

186915. （2025•师大附中•三模）完成下列填空。
$德优题库$
（1）如图-1所示，在探究光的反射规律的实验中，纸板E和F在同一平面内，若将纸板绕CD向后倾斜，入射光线紧贴纸板射到平面镜的O点，则在纸板F上        （选填“仍能”或“不能”）看到反射光线。
（2）如图-2所示，是探究动能大小与哪些因素有关的实验，由图示实验得出的结论是        。
（3）如图-3所示，在抽掉玻璃板后，上面的瓶中逐渐出现了红棕色的二氧化氮气体，这个现象说明分子在        。
（4）如图-4所示，在“比较酒精和碎纸片的热值”的实验中，通过比较        （选填“温度计示数的变化”或“加热时间”）来反映两种燃料完全燃烧所放出的热量多少。

共享时间:2025-04-14 难度:3 相似度:0.5

解析

纠错

下载

组卷

187516. （2025•高新一中•一模）如图所示，小敏用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
$德优题库$
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个       的光斑，则此时水透镜的焦距为9.0cm；
（2）小敏移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰       （选填“放大”“等大”或“缩小”）的像；若水透镜上有一小块污渍，则在光屏上       （选填“能”或“不能”）看到完整的像；
（3）如图丙所示，小敏取了一幅眼镜给水透镜“戴上”，发现光屏上的像由清晰变模糊，当往水透镜中加入适量的水后，发现烛焰的像再次变得清晰，由此判断该眼镜是       眼镜（选填“近视”或“远视”）；
（4）如图乙所示，蜡烛随着燃烧而变短，小敏发现像移动到光屏上方，从而影响了实验的进行。为了使像回到光屏中央，她最合理的调整方法是       。
A.只需将光屏适当下移
B.只需将凸透镜适当上移
C.将光屏和凸透镜都适当下移
D.以上操作均不可行

共享时间:2025-03-08 难度:4 相似度:0.5

解析

纠错

下载

组卷

187734. （2025•滨河中学•二模）请完成下列填空：
$德优题库$
（1）如图甲所示，物体的长度为        cm；
（2）如图乙所示，对比两实组实验是为了探究压力作用效果与        的关系；
（3）如图丙，闭合开关，让导体棒        （选填“左右”“上下”或“前后”）运动时，灵敏电流计会发生偏转；如果将电路中的电流计换成        可以探究磁场对通电导体的作用。

共享时间:2025-03-27 难度:4 相似度:0.5

解析

纠错

下载

组卷

132980. （2020•高新一中•八下期中）请按要求填空.
（1）如图（1）所示，弹簧测力计的读数是        N，
（2）如图（2）所示。用大小相同的力往同一方向推开家里的门时，发现推A点比推C点要容易，这说明力的作用效果与力的        有关。
（3）如图（3）所示。在水平仪检查桌面时，重垂线锥体偏在中央刻度线的左侧，说明此桌面较高的是        端（选填“左”、“右”），
（4）如图（4）所示。拉动小车向左做加速运动。当木块相对地面静止时。小车对木块的摩擦力将        （选填“大于”、“小于”或“等于”）测力计的示数。
$德优题库$

共享时间:2020-05-19 难度:5 相似度:0.45

解析

纠错

下载

组卷

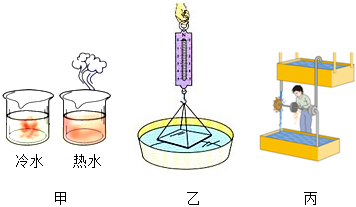

184885. （2023•蓝田县•九上期中）请完成下列实验有关的填空。
$德优题库$
（1）如图甲所示，红墨水在热水中比在冷水中扩散快，说明分子做无规则运动快慢与        有关。
（2）如图乙所示，用细线把很干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数F₁；然后使玻璃板水平接触水面，稍稍向上拉玻璃板，在玻璃板离开水面之前，弹簧测力计的读数为F₂，则F₂       F₁（选填“＞”、“＜”或“=”），这个现象说明分子间存在        。
（3）如图丙，是一种设想中的永动机。你可以根据        定律，判断出这种设想中的永动机不能一直工作下去。

共享时间:2023-11-16 难度:5 相似度:0.45

解析

纠错

下载

组卷

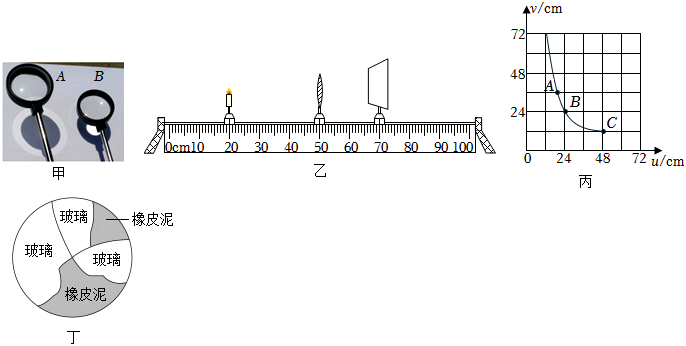

187663. （2025•滨河中学•一模）如图是浩浩进行“探究凸透镜成像的规律”的实验。
$德优题库$
（1）如图甲所示，将A、B两块透镜分别正对太阳光时，在光屏上出现了不同的光斑，由此判断需要用        （选填“A”或“B”）透镜完成实验。
（2）将蜡烛、透镜和光屏放在光具座上，并使烛焰和光屏的中心在凸透镜的主光轴上；图乙中烛焰在光屏上恰好成一清晰的实像，则此像是        （选填“放大”、“等大”或“缩小”）的。
（3）若保持蜡烛和光屏的位置不变，把凸透镜移至        cm刻度线处，也能再次在光屏上呈现清晰的像，生活中的        （选填“照相机”、“放大镜”或“幻灯机”）就是根据这一成像原理工作的。
（4）浩浩根据实验数据作出的v-u图象如图丙所示；若浩浩想利用此透镜当放大镜使用观察报纸上的字，他应将透镜放在距离报纸小于        cm范围之内，从而看到文字正立放大的像。
（5）蜡烛由于燃烧而变短了一点，光屏上烛焰像的位置随之发生移动，为了让像成在光屏中央，应将透镜        （选填“向上”或“向下”）移动一点。
（6）浩浩实验时不小心把这个凸透镜摔坏了，他就用橡皮泥把遗失的部分补上（如图丁所示）。浩浩如果用这个修补的凸透镜做“探究凸透镜成像”的实验，则在光屏上的成像情况是        。
A.光屏上能出现三个烛焰的实像；
B.光屏上能出现两个烛焰的实像；
C.光屏上能出现一个残缺的实像；
D.光屏上的像与原镜片成像特征几乎不变。

共享时间:2025-03-06 难度:5 相似度:0.45

解析

纠错

下载

组卷
