187396. （2025•经开区•一模） $德优题库$ 学习了透镜的知识后，小明做了以下探究实验。
（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在        。

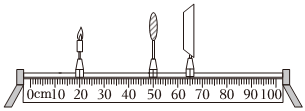

（2）当蜡烛、凸透镜、光屏在图中所示的位置时，光屏上出现了        （选填“缩小”“等大”或“放大”）的像。
（3）当蜡烛移到35cm刻度线处时，向        移动光屏适当距离，可在光屏上得到一个清晰的实像。
（4）实验一段时间后，原来在光屏中心的蜡烛的像“跑”到光屏的上方，下列能让像重新回到光屏中心的操作是        （填字母）。
A.光屏下调
B.蜡烛上调
C.透镜上调

共享时间:2025-03-07 难度:3

纠错

下载

相似

组卷

[考点]

探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，烛焰、光屏的移动，

[答案]

（1）同一高度；（2）等大；（3）右；（4）B。

[解析]

解：（1）为了使像在光屏的中心，实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在同一高度；
（2）当蜡烛、凸透镜、光屏在图甲所示的位置时，光屏上出现了等大清晰的像，根据u＝v＝2f，成倒立、等大的实像，即u＝v＝2f＝20.0cm，则此凸透镜的焦距为f＝10.0cm；
（3）当蜡烛移到35cm刻度线处时，物距2f＞u＝50cm﹣35cm＝15cm＞f，根据2f＞u＞f，v＞2f，成倒立、放大的实像，故向右移动光屏适当距离，可在光屏上得到一个清晰的倒立、放大的实像；
（4）实验一段时间后，原来在光屏中心的“跑”到光屏的上方，如图乙所示，要让像重新回到光屏中心，根据过光心的光线传播方向不变可知，可以将光屏上调或蜡烛上调或透镜下调，故AC不符合题意，B符合题意，故选：B。
故答案为：（1）同一高度；（2）等大；（3）右；（4）B。

[点评]

本题考查了"探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，烛焰、光屏的移动，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

176191. （2025•长安区•八上期末）用焦距为10cm的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。
$德优题库$
（1）点燃蜡烛，调整烛焰、凸透镜和光屏的高度，下列说法正确的是        。（选填字母）
A.将三者中心调至同一直线
B.将三者中心调至同一高度
（2）当蜡烛和光屏的位置如图甲所示时，光屏上承接到烛焰清晰的像。        （选填“照相机”“放大镜”或“投影仪”）应用了此成像特点。
（3）某同学用手指的指尖触摸凸透镜，则光屏上会出现        （选填“指尖的像”或“烛焰完整的像”）。
（4）实验一段时间后，在光屏中心的像“跑”到光屏上方，如图乙所示。能让像重新回到光屏中心的操作是        。（选填字母）
A.光屏下调
B.蜡烛上调
C.透镜上调
（5）将图甲中蜡烛移至30cm刻度线处，则应将光屏移至        cm刻度线处，才能再次承接到烛焰清晰的像。
（6）用蜡烛做实验有各种缺点，为了较全面地探究凸透镜成像特点，小梁决定用LED光源完成实验，他应该选择        形状光源。（选填字母）
A.“F”
B.“E”
C.“Y”
（7）若将透镜换成玻璃板，光屏上        （选填“能”或“不能”）承接到像。

共享时间:2025-02-08 难度:4 相似度:1.75

解析

纠错

下载

组卷

186941. （2025•师大附中•二模）小明同学“探究凸透镜成像的规律”。
$德优题库$

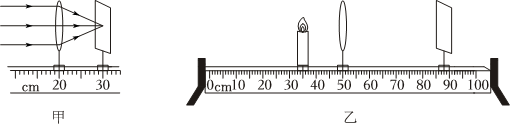

（1）如图甲所示，小明让凸透镜正对平行光，调整凸透镜到光屏的距离，直至光屏上出现一个最小、最亮的光斑。则该凸透镜的焦距f=        。
（2）如图乙所示，小明在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心大致在        。然后将凸透镜固定在光具座上50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、       （选填“缩小”“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是        （选填“照相机”“投影仪”或“放大镜”）。
（3）实验中，若光屏上成的像不清晰，为了使像变清晰，在蜡烛和凸透镜位置不变时，将光屏向靠近凸透镜的方向移动，光屏上的像逐渐变清晰；如果蜡烛、凸透镜和光屏位置均不变，可以在蜡烛与凸透镜之间放上一个合适的        透镜（选填“凹”或“凸”），光屏上也能成清晰的像。        视眼的矫正与上述成像过程类似。
（4）当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像特点，小明应从图乙中凸透镜的        （选填“左”或“右”）侧进行观察。

共享时间:2025-03-23 难度:3 相似度:1.34

解析

纠错

下载

组卷

176928. （2023•交大附中•八上期末）小周同学用凸透镜做“探究凸透镜成像规律”的实验。
$德优题库$
（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在        ；
（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。则人眼在图中的        （填“A”或“B”）处能观察到蜡烛的像，像是图b中的        （填“1”“2”“3”或“4”）；
（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上        （填“A”“B”或“C”）；
A.会有小飞虫的像
B.会出现小飞虫的影子
C.发光体的像完整且暗了一些
（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源        （填“向左”或“向右”），或将光屏        （填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有        （填“会聚”或“发散”）作用。

共享时间:2023-02-23 难度:3 相似度:1.34

解析

纠错

下载

组卷

176992. （2021•曲江一中•八上期末）晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论。
（1）如图甲所示，让太阳光正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是        。 $德优题库$
（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在        。
（3）晓雯按照实验步骤做了四次实验，如图乙是第一次实验中蜡烛、透镜和光屏的位置。
  ①在表中A处填写相应内容。

实验序号	物距u/cm	像距v/cm
1	A	13
2	20	C
3	13	D
4	6	无

②晓雯做到第3次实验时，蜡烛由于燃烧而变短了一点，此时，像会成在光屏的        半部分（选填“上”或“下”）。
（4）若将印有字母“F”的纸片（图丙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的        （填序号）。放在离凸透镜15cm的地方，我们能看到的清晰的像是图丙中的        （填序号）。
（5）如图乙当光屏成清晰的像时，晓雯拿来爷爷戴的眼镜放于蜡烛和凸透镜之间、光屏上的像又变得模糊，晓雯同学发现当光屏向右移动适当距离后像又清晰。由此可知，晓雯爷爷的眼睛属于        （选填“近视眼”或“远视眼”）。

共享时间:2021-02-28 难度:3 相似度:1.34

解析

纠错

下载

组卷

176219. （2025•阎良区•八上期末）小莉同学用焦距为10cm的凸透镜“探究凸透镜成像的规律”实验。
$德优题库$
（1）实验前，应调节烛焰焰心、光屏中心在凸透镜的        上。
（2）实验中，当蜡烛与凸透镜的距离在图甲位置时，在光屏上呈现清晰的倒立、       （选填“放大”“等大”或“缩小”）的实像，生活中        就是利用该成像原理。
（3）保持图甲中蜡烛和光屏的位置不变，移动凸透镜至40.0cm刻度线处，能再次在光屏上呈现清晰的        （选填“正立”或“倒立”）、       （选填“放大”“等大”或“缩小”）的实像。

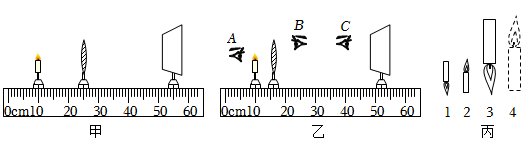

（4）如图乙所示，保持蜡烛的位置不变，移动凸透镜至16.0cm刻度线处，则人眼在        （选填“A”“B”或“C”）处能观察到蜡烛的像，像是图丙中的        （选填“1”“2”“3”或“4”）。

共享时间:2025-03-02 难度:3 相似度:1.34

解析

纠错

下载

组卷

188173. （2024•逸翠园中学•模拟）小明用光具座、蜡烛、夹子和透明胶膜组成的水透镜、光屏等器材模拟眼睛看到物体的过程。（将两个夹子同时向中心移动相同距离使得水透镜变厚，焦距变小、反之水透镜变薄焦距变大）
$德优题库$
（1）如图，向透明胶膜中注入一定量的水，为使像呈在光屏中央，需调整烛焰、水透镜、光屏三者的中心在，此时恰好在光屏上呈现清晰的像，则所成的像是倒立、的实像，用来模拟正常的眼球成像；
（2）接下来将两个夹子同时向中心移动相同距离，观察到光屏上的像变模糊，此过程模拟的是（选填“远视”或“近视”）眼的成因；我们仅需将光屏适当向（选填“左”或“右”）移动，光屏上可重新得到清晰的像；在实际生活中，患有上述视力疾病的人群为了能看清物体，通常会配戴眼镜进行调节，此眼镜为（选填“凸”或“凹”）透镜。

共享时间:2024-03-05 难度:3 相似度:1.34

解析

纠错

下载

组卷

187945. （2025•西安八十五中•三模） $德优题库$ 在“探究凸透镜成像规律”的活动中，利用了如图所示装置。

（1）调节器材，使烛焰和光屏的中心位于凸透镜的上；
（2）改变蜡烛和光屏的位置，多次实验，并将数据记录在表格中，分析数据可知凸透镜焦距为 cm,第3次实验中，光屏上成倒立、的实像；

实验序号	物距u/cm	像距v/cm	光屏上看到的像
1	60	15	倒立、缩小、实像
2	24	24	倒立、等大、实像
3	20	30	倒立、、实像
4	8		未找到像

（3）智能汽车通过车载摄像头，识别行人、路标和其他车辆，实现自动导航和驾驶，车载摄像头根据的是第次实验的原理；
（4）物距u=8cm不变，要想在光屏上看到像，应更换焦距较的凸透镜。

共享时间:2025-04-12 难度:3 相似度:1.34

解析

纠错

下载

组卷

186895. （2025•师大附中•二模）小明同学“探究凸透镜成像的规律”。
$德优题库$
（1）如图甲所示，小明让凸透镜正对平行光，调整凸透镜到光屏的距离，直至光屏上出现一个最小、最亮的光斑。则该凸透镜的焦距f=        。
（2）如图乙所示，小明在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心大致在        。然后将凸透镜固定在光具座上50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、       （选填“缩小”“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是        （选填“照相机”“投影仪”或“放大镜”）。
（3）实验中，若光屏上成的像不清晰，为了使像变清晰，在蜡烛和凸透镜位置不变时，将光屏向靠近凸透镜的方向移动，光屏上的像逐渐变清晰；如果蜡烛、凸透镜和光屏位置均不变，可以在蜡烛与凸透镜之间放上一个合适的        透镜（选填“凹”或“凸”），光屏上也能成清晰的像。        视眼的矫正与上述成像过程类似。
（4）当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像特点，小明应从图乙中凸透镜的        （选填“左”或“右”）侧进行观察。

共享时间:2025-03-15 难度:3 相似度:1.34

解析

纠错

下载

组卷

187590. （2025•高新一中•四模）如图是小明“探究凸透镜成像规律”的实验装置。实验桌上有甲、乙、丙、丁四个凸透镜，焦距分别为10cm、15cm、20cm和25cm。小明选择了一个透镜进行如下实验：
$德优题库$
（1）为了使像成在光屏的中央，在组装并调整实验器材时，需要使烛焰的中心、光屏的中心和凸透镜的光心在        ；
（2）第一次实验中，小明将蜡烛、凸透镜、光屏放在如图所示的位置，在光屏上恰好得到了烛焰清晰的像，则他选择的凸透镜是        （选填“甲”、“乙”、“丙”或“丁”）；
（3）第二次实验中，小明将蜡烛移到了光具座的“35cm”刻度线处，若凸透镜在原位置固定不动，将光屏向右移动        cm,可以再次在光屏上得到清晰的像，此时成像规律与        （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同；
（4）小明认真仔细的进行实验，得到表中的实验数据：

物距u/cm	50.0	35.0	30.0	20.0	19.0	18.0	17.0	16.0	15.0	14.0
像距v/cm	12.5	14.0	15.0	20.0	21.1	22.5	24.3	26.7	30.0	35.0

分析数据可知：当物距u＞20cm时，像移动的速度物体移动的速度（选填“大于”“小于”或“等于”）；当物距u=28.0cm时，像距v应该在 cm范围内（选填“15～16”、“16～17”、“17～18”、“18～19”或“19～20”）。当物距为50.0cm,光屏到透镜的距离为11.0cm时，光屏上的像很模糊，在不移动物体、凸透镜和光屏的情况下，为了使光屏上的像变清晰，应该在凸透镜前方放置合适度数的（选填“近视”或“远视”）眼镜。

共享时间:2025-04-28 难度:3 相似度:1.34

解析

纠错

下载

组卷

194317. （2024•交大附中•三模） $德优题库$ 在“探究凸透镜成像规律”的实验中：
（1）组装器材时，应使烛焰和光屏的中心位于凸透镜的        上。
（2）某次实验现象如图所示，若要让像落在光屏的中央位置，可以将蜡烛向        （填“上”“下”“左”或“右”）移动。
（3）调整物距，使烛焰在光屏上成倒立、放大的像，多次实验，测量并记录物距和像距，如下表所示。分析表中数据可总结出：当        时，成倒立、放大的实像；

像的性质	实验序号	焦距f/cm	物距u/cm	像距v/cm
倒立放大的像	1	10	15.0	30.0
倒立放大的像	2	10	12.9	45.0

（4）完成步骤（3）后，小明将自己的近视镜放在凸透镜与物体之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向（选填“靠近”或“远离”）凸透镜的方向移动，光屏上可再次成清晰的像。

共享时间:2024-04-06 难度:1 相似度:1.33

解析

纠错

下载

组卷

177216. （2017•铁一中学•八上期末）某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示。
$德优题库$
（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将       （选填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度       （选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是       。
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是       。
A．放大、倒立的实像            B．放大、正立的虚像
C．缩小、倒立的实像            D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与       是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是       。
（4）利用液体透镜还可以探究哪些问题？（写出一个即可）       。

共享时间:2017-02-26 难度:1 相似度:1.33

解析

纠错

下载

组卷

177284. （2017•西电中学•八上期末）在探究凸透镜成像规律的实验中
$德优题库$
（1）如图所示，已知凸透镜的焦距f=15cm。保持光屏和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，蜡烛应（选填“靠近”或“远离”）凸透镜，这是（选填“照相机”、“投影仪”或“放大镜”）的原理。
（2）某同学利用该装置进一步了解近视眼矫正的原理，将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线具有作用。由此可知，在近视眼得到矫正之前，蜡烛的像成在视网膜的（选填“前方”、“上方”或“后方”）。

共享时间:2017-02-21 难度:1 相似度:1.33

解析

纠错

下载

组卷

177572. （2024•高新一中•八上期中）在“探究凸透镜成像规律”的实验中：
$德优题库$
（1）将凸透镜安装在光具座上，用平行光正对着凸透镜，移动光屏直至光屏上得到一个最小最亮的光斑，如图甲所示，则凸透镜焦距为        cm。
（2）实验时，为了使像成在光屏的中央，调节烛焰、凸透镜和光屏三者的中心，使它们大致在        ；实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中央，应将透镜向        移动（选填“上”或“下”）。
（3）如图乙所示，在光屏上观察到清晰的像，则该像是倒立、       （选填“缩小”“等大”或“放大”）的实像；将蜡烛移到光具座35cm处，若想在光屏上得到清晰的像，应将光屏向        （选填“左”或“右”）移动，且光屏上的像将会        （选填“变大”或“变小”）。
（4）实验过程中，小明不小心用手指尖遮住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像。
（5）如图乙所示保持三个元件位置不动，更换另一凸透镜后，发现光屏上的像变模糊，此时成像在光屏后，图丙是①、②两个凸透镜成实像时的像距v与物距u的关系图像，则更换的凸透镜可能是        （选填“①”或“②”）凸透镜。

共享时间:2024-11-30 难度:1 相似度:1.33

解析

纠错

下载

组卷

187850. （2025•西安六中•三模）小明想利用如图-1所示的器材做探究凸透镜成像规律的实验。
（1）如图-1所示的是实验器材（凸透镜f=10cm），由于家中没有光具座，为了完成实验，可以使用图-2中        （选填“甲”或“乙”）钢制刻度尺代替光具座。
$德优题库$
（2）为了方便实验，小明选择了“F”字光源，移动光屏时在光屏上沿看到半个清晰的像，此时为了更好地实验，可以将光源所在高度        （选填“升高”或“降低”）一些。然后小明将钢制刻度尺固定在桌面上，并将凸透镜固定在刻度尺的中央刻度处。
（3）小明想验证该凸透镜的焦距是否准确，则他需要将光源和光屏均放置在距离凸透镜        cm处，然后观察光屏上是否出现一个清晰的倒立、等大的像。
（4）由于电池闲置时间较长，电池电量不足，光源的亮度不足，此时小明可以选择在一个        （选填“较暗”或“较亮”）的环境中进行实验。

共享时间:2025-04-13 难度:1 相似度:1.33

解析

纠错

下载

组卷

176833. （2023•尊德中学•八上期末）某学习小组“探究凸透镜成像的规律”，进行了如下操作：
$德优题库$
（1）安装并调节烛焰、透镜和光屏，使它们三者中心大致在       。
（2）通过探究，记录并绘制了物距u与像距v之间的关系图象，如图甲所示，则该凸透镜的焦距是       cm。
（3）当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、       的实像，生活中的       （选填“照相机”“投影仪”、“放大镜”）就是利用这样的成像原理工作的。
（4）若将透镜的上半部分用不透明的纸板挡住，则光屏上       （选填“能”或“不能”）成完整的像。
（5）在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是       （选填“近视”或“远视”）眼镜。

共享时间:2023-02-04 难度:1 相似度:1.33

解析

纠错

下载

组卷
