207356. （2025•高新一中•一模） $德优题库$ 如图所示，阳阳在做“探究凸透镜成像规律”的实验。
（1）实验前，他打算先测出凸透镜的焦距，可是当天阴天，老师告诉他可以用下面的方法测量焦距。
①将蜡烛（含蜡烛托）、凸透镜以及光屏从左往右安装在光具座上。点燃蜡烛，将蜡烛和光屏移至凸透镜附近，调整蜡烛、凸透镜及光屏的高度，使烛焰中心、凸透镜中心和光屏中心在        。
②将凸透镜固定在光具座中央，同时缓慢地将蜡烛和光屏往远离凸透镜移动，移动过程中始终保证两者到凸透镜的距离相等，当光屏上出现烛焰清晰的像时，记录光屏到凸透镜中心的距离。若该距离为18cm,则此凸透镜焦距约是        cm。

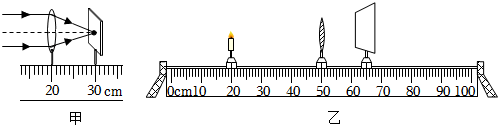

（2）测出焦距后，把蜡烛放在0刻度线处时（如图所示），       （选填“向左”“向右”或“不”）。
移动光屏，会在光屏上得到一个倒立、       的实像（填写像的性质）；        （填光学仪器）就是利用这一成像规律工作的。
（3）在（2）已经成清晰像的基础上，如果将蜡烛和光屏的位置对调，       （选填“向左”“向右”或“不”）移动光屏，会在光屏上得到一个清晰的像。
（4）随着蜡烛燃烧而变短，光屏上成的像将向上移动。由于影响到了实验的进行，这时最简单合理的调整是        。
A．只需将凸透镜向下移动些
B．只需将光屏向上移动些
C．将凸透镜和光屏向下移一些
D．蜡烛适当向上调一些
（5）为了彻底解决（4）中出现的问题，阳阳用F形LED光源代替蜡烛继续实验，若用黑纸遮掉光源的上半部分，光屏上成像的情况是        。
A．只出现光源上半部分的像
B．只出现光源下半部分的像
C．仍然是完整的像，只是变暗些
D．成像情况像不受任何影响

共享时间:2025-03-12 难度:4

纠错

下载

相似

组卷

[考点]

探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，探究凸透镜成像实验的成像原理，烛焰、光屏的移动，

[答案]

见试题解答内容

[解析]

解：（1）①调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度。其目的是使像成在光屏的中央；
②将凸透镜固定在光具座中央，同时缓慢地将蜡烛和光屏往远离凸透镜移动，移动过程中始终保证两者到凸透镜的距离相等，
当光屏上出现烛焰清晰的像时，记录光屏到凸透镜中心的距离，
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距，若该距离为18cm，u＝v＝18cm＝2f，则此凸透镜焦距约是9cm；
（2）测出焦距后，把蜡烛放在0刻度线处时（如图所示），物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，
故向左移动光屏，会在光屏上得到一个倒立、缩小的实像；照相机就是利用这一成像规律工作的；
（3）保持凸透镜的位置不变，将蜡烛与光屏的位置对调后，则蜡烛在二倍焦距和焦距之间，
根据凸透镜成像的规律可知，不移动光屏，此时成倒立放大的实像，这是因为光在折射时光路是可逆的；
（4）随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动；
为了使像成在光屏的中央位置，最简单合理的调整是蜡烛适当向上调一些，故选D；
（5）遮住光源的上半部，光源下半部分上的光任一点射向凸透镜，经凸透镜折射后，照样能会聚成像，像的大小只有光源下半部分，故选B。
故答案为：（1）①同一高度；②9；（2）向左；缩小；照相机；（3）不；（4）D；（5）B。

[点评]

本题考查了"探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，探究凸透镜成像实验的成像原理，烛焰、光屏的移动，"，属于"综合题"，熟悉题型是解题的关键。
