187635. （2025•高新三中•三模）按要求完成填空。
$德优题库$
（1）如图甲所示，测得圆柱体的直径为        cm；
（2）如图乙所示，小明将一个杯子装满水，用薄塑料片紧贴杯口，倒扣以后塑料片未往下掉，这是由于纸片受到        的作用；
（3）如图丙所示，在试管中装些水，用软木塞塞住，加热使水沸腾，水蒸气把软木塞冲出时的能量转化与四冲程汽油机的        冲程相同；
（4）如图丁所示，为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，R₃与R₂并联，目的是使通过R₁与R₂的        不同。

共享时间:2025-04-13 难度:5

纠错

下载

相似

组卷

[考点]

测量直径的长度，大气压存在的现象，内燃机的四个冲程，四冲程的能量转化，探究影响电流通过导体时产生热量的因素，

[答案]

（1）1.20；（2）大气压强；（3）做功；（4）电流大小。

[解析]

解：（1）由图甲可知，刻度尺的分度值为1mm，读数时估读到分度值的下一位。圆柱体左侧与6.00cm对齐，右侧与7.20cm对齐，则圆柱体的直径为
d＝7.20cm﹣6.00cm＝1.20cm
（2）一个杯子装满水，用薄塑料片紧贴杯口，塑料片受到水对它向下的压强和外界大气压对它向上的压强，而纸板受到向上的大气压远大于水对纸片向下的压强，所以纸片不会掉下来。
（3）当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能；此过程的能量转化关系是内能转化为机械能，与内燃机的做功冲程相同。
（4）图丁中，右侧两个5Ω的电阻并联后再与左侧5Ω的电阻串联。由并联电路电流特点和串联电路电流特点可知I₂+I₃＝I₁，则I₁＞I₂。左右两侧容器内部的电阻丝阻值相同，通电时间相同，可以探究导体产生的热量与电流的关系。即R₃与R₂并联，目的是使通过R₁与R₂的电流不同。
故答案为：（1）1.20；（2）大气压强；（3）做功；（4）电流大小。

[点评]

本题考查了"测量直径的长度，大气压存在的现象，内燃机的四个冲程，四冲程的能量转化，探究影响电流通过导体时产生热量的因素，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188122. （2024•铁一中学•八模）按要求完成填空。
$德优题库$
（1）如图甲所示，测得圆柱体的直径为        cm；
（2）如图乙所示，小明将一个杯子装满水，用薄塑料片紧贴杯口，倒扣以后塑料片未往下掉，这是由于纸片受到        的作用；
（3）如图丙所示，在试管中装些水，用软木塞塞住，加热使水沸腾，水蒸气把软木塞冲出时的能量转化与四冲程汽油机的        冲程相同；
（4）如图丁所示，为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，R₃与R₂并联，目的是使通过R₁与R₂的        不同。

共享时间:2024-06-14 难度:5 相似度:2

解析

纠错

下载

组卷

183763. （2024•莲湖区•九上期末） $德优题库$ 在探究“电流通过导体产生热量的多少跟电阻大小是否有关”的实验装置如图所示，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R₁和R₂。
（1）实验装置将电阻丝R₁和R₂串联的目的是可以控制通电时间相同和        相同。
（2）利用本实验装置还可以探究“电流通过导体产生热量的多少跟电流大小是否有关”，通过改变        实现，观察        （选填“左瓶”“右瓶”或“任意一瓶”）的现象来进行比较。
（3）爱思考的小明还想利用该装置来探究“比较水和煤油的吸热能力”，在两个烧瓶内分别装入质量和初温相同的水和煤油，并在两瓶中放入阻值        （选填“相同”或“不同”）的电阻丝。然后闭合开关，每隔2min测量一次水和煤油的温度，将实验数据记录在表中。分析表中数据可知，       的吸热能力更强。根据实验结论，冬天，如果你想自制电暖气，用某种液体作为热量传递的介质，为了使电暖气温度快速升高，应选        作为供暖物质，其效果更佳。（后两空均选填“水”或“煤油”）

加热时间/min		0	2	4	6	8	10
温度/℃	水	15	20	25	30	35	40
温度/℃	煤油	15	25	35	45	55	65

共享时间:2024-02-14 难度:1 相似度:1.2

解析

纠错

下载

组卷

194073. （2024•高新三中•二模） $德优题库$ 如图所示，两容器中的电阻丝串联接到电源两端，这是为了探究电流通过导体时产生的热量跟的关系。?

共享时间:2024-03-20 难度:1 相似度:1.2

解析

纠错

下载

组卷

188388. （2023•铁一中学•二模） $德优题库$ 用如图1和2所示的装置探究电流通过导体产生热量的多少跟哪些因素有关，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭等量的空气，其中图2中另取5Ω电阻在盒外与盒内电阻并联。
（1）实验装置通电后，电阻丝在发热，其内能增加，这是通过        （填“热传递”或“做功”）改变了它的内能。
（2）图1中通电一段时间        （填“左”或“右”）盒内的电阻丝产生的热量多。
（3）用图2所示装置可探究电流产生的热量与        的关系。通电相同时间后电流通过电阻c与d产生的热量之比为        。

共享时间:2023-03-16 难度:1 相似度:1.2

解析

纠错

下载

组卷

184344. （2023•交大附中•九上期末）（1）如图1所示是热机的        冲程。
（2）如图2所示，反复弯折铁丝会使弯折处温度升高，这是通过        的方式改变物体的内能。
（3）如图3所示，用两个相同的电加热器分别给质量相同的水和煤油加热（不考虑热损失），在相同时间内水吸收的热量        煤油吸收的热量。
（4）如图4所示，将两个阻值不同的电热丝R₁、R₂（R₁＜R₂）分别放入盛有质量相等、初温相同的煤油的烧瓶中，用此装置        （填“能”或者“不能”）探究电流通过导体产生的热量与电流大小的关系。 $德优题库$

共享时间:2023-02-03 难度:3 相似度:1.07

解析

纠错

下载

组卷

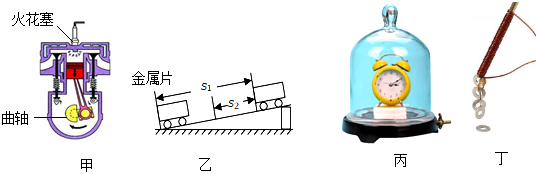

194099. （2024•高新三中•三模）在如图所示的情景中，分析解答每一种实验情景对应的问题：
