183980. （2024•西安八十五中•九上期末）请完成下列填空。
$德优题库$
（1）如图-1，水果电池的电压为        V。
（2）如图-2，在探究“电流通过导体产生热量的多少与什么因素有关”的实验中，将电阻丝R₁、R₂串联是为了控制        和通电时间相同，闭合开关，通电一段时间后观察到温度计A的示数变化较大，由此可知，电阻丝R₁的阻值        （选填“＞”“＜”或“=”）电阻丝R₂的阻值。
（3）如图-3，这是某家庭1月初、末的电能表的示数，若电费标准为0.6元/（kW?h），该家庭1月应交电费        元。

共享时间:2024-02-15 难度:3

纠错

下载

相似

组卷

[考点]

电压表的读数，电能表的读数，探究影响电流通过导体时产生热量的因素，

[答案]

（1）0.6；（2）电流；＞；（3）57。

[解析]

解：（1）图中电压表使用0﹣3V量程，分度值为0.1V，示数为0.6V；
（2）将电阻丝R₁、R₂串联是为了控制电流和通电时间相同，闭合开关，通电一段时间后观察到温度计A的示数变化较大，说明产生的热量多，根据Q＝I²Rt知，电阻大的产生热量，由此可知，电阻丝R₁的阻值＞电阻丝R₂的阻值。
（3）电能表是测量电功的仪器，由图可知，小明家这个月月消耗的电能：W＝12614.6kW•h﹣12519.6kW•h＝95kW•h，则小明家这个月应缴电费：0.6元/kW•h×95kW•h＝57元。
故答案为：（1）0.6；（2）电流；＞；（3）57。

[点评]

本题考查了"电压表的读数，电能表的读数，探究影响电流通过导体时产生热量的因素，"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

194073. （2024•高新三中•二模） $德优题库$ 如图所示，两容器中的电阻丝串联接到电源两端，这是为了探究电流通过导体时产生的热量跟的关系。?

共享时间:2024-03-20 难度:1 相似度:1.33

解析

纠错

下载

组卷

183763. （2024•莲湖区•九上期末） $德优题库$ 在探究“电流通过导体产生热量的多少跟电阻大小是否有关”的实验装置如图所示，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R₁和R₂。
（1）实验装置将电阻丝R₁和R₂串联的目的是可以控制通电时间相同和        相同。
（2）利用本实验装置还可以探究“电流通过导体产生热量的多少跟电流大小是否有关”，通过改变        实现，观察        （选填“左瓶”“右瓶”或“任意一瓶”）的现象来进行比较。
（3）爱思考的小明还想利用该装置来探究“比较水和煤油的吸热能力”，在两个烧瓶内分别装入质量和初温相同的水和煤油，并在两瓶中放入阻值        （选填“相同”或“不同”）的电阻丝。然后闭合开关，每隔2min测量一次水和煤油的温度，将实验数据记录在表中。分析表中数据可知，       的吸热能力更强。根据实验结论，冬天，如果你想自制电暖气，用某种液体作为热量传递的介质，为了使电暖气温度快速升高，应选        作为供暖物质，其效果更佳。（后两空均选填“水”或“煤油”）

加热时间/min		0	2	4	6	8	10
温度/℃	水	15	20	25	30	35	40
温度/℃	煤油	15	25	35	45	55	65

共享时间:2024-02-14 难度:1 相似度:1.33

解析

纠错

下载

组卷

188388. （2023•铁一中学•二模） $德优题库$ 用如图1和2所示的装置探究电流通过导体产生热量的多少跟哪些因素有关，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭等量的空气，其中图2中另取5Ω电阻在盒外与盒内电阻并联。
（1）实验装置通电后，电阻丝在发热，其内能增加，这是通过        （填“热传递”或“做功”）改变了它的内能。
（2）图1中通电一段时间        （填“左”或“右”）盒内的电阻丝产生的热量多。
（3）用图2所示装置可探究电流产生的热量与        的关系。通电相同时间后电流通过电阻c与d产生的热量之比为        。

共享时间:2023-03-16 难度:1 相似度:1.33

解析

纠错

下载

组卷

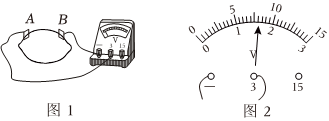

184839. （2023•西光中学•九上期中）电学课中，老师曾讲过“水果电池”，激发了同学们的探究热情。
$德优题库$
（1）小欢把铜片和锌片插入柠檬中，再连上电压表，她惊喜地发现电压表转动起来了（如图1）。则柠檬电池外部的电流方向是从经过电压表流向。
（2）小刚把两个水果电池串联起来，再用电压表测量电压，示数如图2，则电压为 V。

共享时间:2023-11-20 难度:2 相似度:0.83

解析

纠错

下载

组卷

193881. （2024•陆港中学•五模） $德优题库$ 如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
（1）实验中通过观察        来比较电流通过导体产生热量的多少。
（2）图甲中R₁、R₂串联，可探究电流产生的热量与        的关系。
（3）乙装置中的电阻R₃的作用主要是使电阻R₁和R₂中的电流        （选填“相等”或“不相等”），为了使实验现象更明显，可以将R₃的阻值换成更        的（选填“大”或“小”）；若通过R₁电流为2A，则通电1min,R₂产生的热量为        J。
（4）乙装置中，如果R₃断路，在通电时间相同时，与R₃没有断路时相比较，右侧U形管中液面的高度差将        （选填“变大”、“变小”或“不变”）。让乙装置冷却到初始状态，若将右侧并联的两根电阻丝R₂、R₃都放入容器中，该装置        探究电流产生的热量与导体电阻的关系（选填“能”或“不能”）。

共享时间:2024-05-01 难度:2 相似度:0.83

解析

纠错

下载

组卷

187035. （2025•高新一中•一模）小明在电学学习中，他通过下列实验对电学知识进行了进一步的探究。实验一：探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
$德优题库$
（1）连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最        端，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是        ；
A.滑动变阻器断路
B.定值电阻R断路
C.定值电阻R短路。
（2）排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是        ，其值为        ；
②由实验图像可得出结论：在电压一定时，通过导体的电流与导体的电阻        。
（3）实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施不可行的是        。
A.降低电源电压；
B.将电压表改接到滑动变阻器两端；
C.在电源和开关之间串联一个15Ω的电阻。
实验二：为了探究电流通过导体产生的热量跟哪些因素有关，设计了如图所示的实验装置（电源、开关未画出）。
（4）图丙是控制通过导体的电流和通电时间相同，探究        对产生热量多少的影响；
图丁是控制导体电阻和通电时间相同，探究        对产生热量多少的影响。这两套装置进行实验的过程中都采用的研究方法是        。

共享时间:2025-03-07 难度:2 相似度:0.83

解析

纠错

下载

组卷

184392. （2021•铁一中学•九上期末）总结本学期所做的物理探究实验会发现：
$德优题库$
（1）当要研究的物理量不易被直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法是       。
如：图甲的实验是通过观察       ，间接的知道物体动能的大小。图乙的实验是通过观察       ，间接比较两个电阻丝产生的热量的多少。
（2）当要研究的物理量与多个因素有关时，都要采用控制变量法。
如：图甲的实验中，使用同一个球就是为了控制       不变，探究动能大小与       的关系；
图乙中将两个电阻串联起来，就是为了控制       不变，探究电流产生的热量与       的关系。
（3）有些实验装置经过适当的改进还可以进行其它的探究实验。
如：图甲装置中增加一个弹簧测力计等器材，我们还可以探究斜面的机械效率是否与物体的重力有关；图乙中如果再增加一个       ，我们就可以探究电流产生的热量与电流大小的关系了。

共享时间:2021-03-02 难度:2 相似度:0.83

解析

纠错

下载

组卷

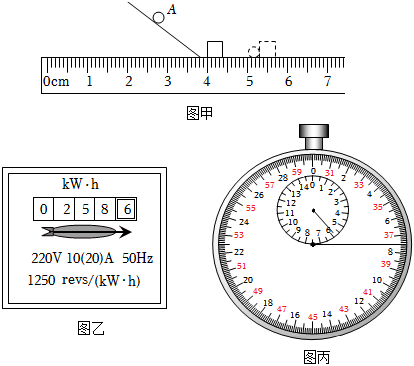

193903. （2024•陆港中学•四模）（1）如图甲所示，木块移动的距离为        cm；
