183413. （2025•师大附中•九上期末）按要求填空。
（1）如图，为使杠杆处于水平平衡，应将平衡螺母向        （选填“左”或“右”）调节；
$德优题库$
（2）如图，在“探究动能大小与哪些因素有关”时，根据        来判断小球的动能大小；
$德优题库$
（3）如图所示，电流表的读数为        A；
$德优题库$
（4）如图实验结果表明：电流通过导体产生的热量与        有关。
$德优题库$

共享时间:2025-02-16 难度:3

纠错

下载

相似

组卷

[考点]

探究杠杆的平衡条件的实验前调节杠杆平衡，电流表的读数，电流产生的热量与电流的关系，

[答案]

（1）右；

（2）木块被撞后移动的距离；

（3）0.50；

（4）电流。

[解析]

解：（1）由图可知，此时杠杆左低右高，因此应将平衡螺母向右调节。
（2）小球的动能不能直接看出，根据转换法的思想，可以用木块被撞后移动的距离来判断小球的动能大小。
（3）由图可知，电流表选用0～0.6A量程，分度值为0.02A，因此读数为0.50A。
（4）由图可知，右侧的两个电阻并联后与左侧的电阻串联，容器内两电阻大小相等，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，且通电相同时间后，两侧U形管的液面不同，因此实验结果表明：电流通过导体产生的热量与电流有关。
故答案为：（1）右；
（2）木块被撞后移动的距离；
（3）0.50；
（4）电流。

[点评]

本题考查了"探究杠杆的平衡条件的实验前调节杠杆平衡，电流表的读数，电流产生的热量与电流的关系，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

23205. （2020•高新一中•九上期中）小明利用如图所示的装置探究杠杆平衡条件。
（1）图甲中，杠杆静止时处于       （选填“平衡”或“不平衡”）状态。为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向       （选填“左”或“右”）移。在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是便于直接在杠杆上       。
（2）如图乙所示，在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，每个钩码为0.5N，在右侧B位置（右边位置第三格）用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为       N。
（3）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码，现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数       ，原因是测力计的拉力力臂       （均选填“变大”、“变小”或“不变”）。
（4）小明用如图丁装置进行探究，发现总是无法得到教材上所给出的杠杆平衡条件，其原因是       。
（5）小明多次实验收集多组数据，目的是       （选填“a”或“b”）。
a.多次实验取平均值减小实验误差 b.使实验结论更具有科学性和普遍性
$德优题库$

共享时间:2020-12-09 难度:4 相似度:0.75

解析

纠错

下载

组卷

183917. （2024•西工大附中•九上期末）如图-1所示是小明“探究杠杆的平衡条件”的装置，钩码若干。 $德优题库$
（1）杠杆静止时如图-1所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向（选填“左”或“右”）调节。
（2）调节杠杆水平平衡后，在杠杆两侧悬挂不同数量的钩码并移动钩码的位置，使杠杆重新水平平衡，测得的实验数据如表，分析表中数据可知，杠杆的平衡条件为（用字母表示）。

实验次数	动力F₁/N	动力臂l₁/cm	阻力F₂/N	阻力臂l₂/cm
1	1	10	2	5
2	2	10	1	20
3	2	15	3	10

（3）实验中多次改变力和力臂的大小，目的是。
（4）为帮助学生理解力臂，物理老师自制了如图-2（a）所示的“杠杆力臂演示仪”继续实验（杠杆自身重力和摩擦不计，固定装置未画出），当杠杆在水平位置平衡时，保持OA不动，使OB向下折一个角度，如果要保持杠杆在图-2（b）所示状态平衡，接下来的合理操作是（合理即可）。

共享时间:2024-02-13 难度:2 相似度:0.75

解析

纠错

下载

组卷

188366. （2024•交大附中•五模）杆秤（图甲）是我国古老的测量质量的工具，现今人们仍然在使用，杆秤是根据        原理制成的。现有同学们动手制作量程为0～20g的杆秤（图乙）。
【制作步骤】
①做秤杆：选取一根筷子，A处固定悬挂上秤盘，B处系了一根细绳作为提纽；
②标零线：将5克的砝码挂到提纽的右边作为秤砣，手提提纽，移动秤砣，使秤杆在水平位置平衡，在秤砣所挂的位置标上“0”刻度；
③定刻度：……
$德优题库$
【交流评价】
（1）图甲中，杆秤有两个提纽，使用提纽        （选填“1”或“2”）时的量程更大；
（2）步骤②标零线时秤杆出现左低右高现象，秤砣应往        侧移动，使杆秤调至水平位置平衡；悬挂的秤盘质量不同        （选填“会”或“不会”）影响“0”刻度的位置；
（3）定刻度时，小科和小思采用不同的方法：
小科：先在秤盘上放1g的物体，移动秤砣，使杆秤在水平位置处于平衡状态，在秤砣所挂的位置标上1；然后在秤盘上放2g的物体……按上述方法直至标出所有刻度；
小思：在秤盘上放20g砝码，移动秤砣，使秤杆在水平位置处于平衡状态，在秤砣所挂的位置标上20，0和20之间分为20等份，依次标上相应刻度；
你认为        的方法更合理，原因是：       。
（4）若秤砣上粘上了一块橡皮泥，那么使用该杆秤，测量结果将        。（选填“偏大”、“偏小”或“不受影响”）

共享时间:2024-05-08 难度:2 相似度:0.75

解析

纠错

下载

组卷

184664. （2024•鄠邑区•九上期中）甲、乙、丙、丁4位同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。当甲、乙、丙3位同学闭合开关试触时发现，电流表指针摆动分别出现了如图1、图2、图3所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，丁同学正确使用电流表，电流表指针变化如图4所示，请写出他测量电流的大小。
$德优题库$
（1）甲的问题：       。
（2）乙的问题：       。
（3）丙的问题：       。
（4）丁测量的电流表示数为        。

共享时间:2024-11-25 难度:2 相似度:0.75

解析

纠错

下载

组卷

184448. （2024•师大附中•九上期中）在探究“杠杆的平衡条件”的实验中：
$德优题库$
（1）若实验前，杠杆静止在图甲所示位置，此时杠杆是        （选填“平衡”或“不平衡”）的状态，此时若要使杠杆在水平位置平衡，可将杠杆左端的平衡螺母向        调节；
（2）如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码的质量都相同，下列四项操作中，会使杠杆左端下倾的是        ；（填字母选项）
①杠杆的两侧同时各减掉一个钩码
②在两侧钩码下同时各加挂一个相同的钩码
③将两侧的钩码同时各向外移动相同距离
④将两侧的钩码同时各向内移动相同距离
A．①③
B．②④
C．②③
D．①④
（3）如图丙，当杠杆在水平位置平衡时，此时弹簧测力计对杠杆的拉力的力臂        （选填“大于”、“小于”或“等于”）15cm（杠杆上每小格长5cm）；
（4）小明对原来木质的杠杆进行改装如图丁，小明先后将钩码悬挂点由A点改为C点，但保持钩码上升高度相同，不计摩擦，那么机械效率        （选填“变大”、“不变”或“变小”）。

共享时间:2024-11-11 难度:2 相似度:0.75

解析

纠错

下载

组卷

187566. （2025•高新一中•二模）小朵同学利用杠杆进行实验：
$德优题库$
（1）杠杆静止在甲图位置，此时杠杆是        （选填“平衡”或“不平衡”）的，为使杠杆在水平位置平衡，应将杠杆的平衡螺母向        （选填“左”或“右”）移动，实验时施加的动力和阻力的方向都是竖直方向，这样做的好处是        。
（2）如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝靠近支点O方向移动一小格，则杠杆将        （选填“仍保持平衡”、“左端下沉”或“右端下沉”）。
（3）如图丙所示取下B位置的钩码，改用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡，则测力计的示数变化情况为        。
A.变大
B.先变大后变小
C.变小
D.先变小后变大
（4）实验中保持左侧钩码个数及位置不变，多次改变右侧钩码个数及位置，收集数据并在坐标系中绘制出动力臂L₁与动力F₁的关系图像如图丁所示，由图像可知：图像中每个点与两坐标轴围成的面积        （选填“相等”或“不相等”）。
（5）完成以上实验后，小朵测量杠杆的机械效率如图戊，实验时竖直向上拉动弹簧测力计，使挂在杠杆下面的钩码缓缓上升。如果仅将拉力作用点由B移至C，两次都将钩码移动相同高度，不计摩擦此杠杆的机械效率将        （选填“变大”、“变小”或“不变”）。

共享时间:2025-03-19 难度:2 相似度:0.75

解析

纠错

下载

组卷

183833. （2024•高新三中•九上期末）天平和杆秤在古籍中常被称为“权衡器”，《墨经》最早对权衡器的杠杆原理做了理论上的探讨。小新利用如图所示装置进行“探究杠杆的平衡条件”实验。
$德优题库$

次数	动力F₁/N	动力臂l₁/cm	阻力F₂/N	阻力臂l₂/cm
1	1.0	10	0.5	20
2	1.5	10	1.0	15
3	2.0	15	1.5	20

（1）如图甲所示已静止的杠杆，将平衡螺母向        调节，使其在水平位置平衡；
（2）多次改变钩码的个数和位置，并使杠杆在水平位置平衡，如图乙所示，得到如表实验数据。分析数据可总结出杠杆的平衡条件是        （以符号表示）；
（3）实验中多次改变力和力臂的大小，目的是        ；
（4）如图丙所示的园艺剪，工人师傅用该剪刀修剪树枝时，应把树枝放在剪刀        的位置，树枝最容易被剪断（选填“A”“B”或“C”）；
（5）如图丁是小芳根据所学杠杆知识制作的杆秤示意图，使用时，将待称量的物体挂在秤钩上，用手提起B或C处的秤纽，移动秤砣在秤杆上的位置D，使秤杆达到水平平衡时即可读出待称物体的质量。此杆秤秤砣质量为400g,秤砣最远可移至E点（秤杆和秤钩的质量忽略不计），AB、BC、BE的长度如图所示。则秤纽的最大称量是        kg。

共享时间:2024-02-26 难度:2 相似度:0.75

解析

纠错

下载

组卷

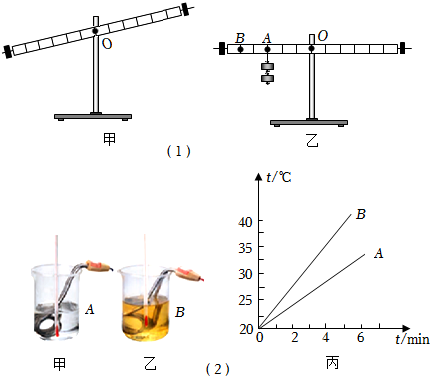

183868. （2024•西工大附中•九上期末）（1）小东在验证杠杆平衡条件时，使用的每个钩码的重力均为2N，杠杆上相邻刻线间的距离相等。如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向（选填“左”或“右”）端调节。杠杆水平平衡后，在杠杆上的A点悬挂了2个钩码，如图乙所示，为使杠杆保持水平平衡，在B点施加的最小拉力为 N。
$德优题库$
（2）小强用如图所示器材“探究不同物质的吸热能力与物质种类的关系”，通过控制加热时间相同，来保证A、B两种物质（选填“吸收热量”或“升高温度”）相同，所测数据绘制成如图丙所示图像，分析图像可知，（选填“A”或“B”）物质的吸热能力更强。

共享时间:2024-02-20 难度:3 相似度:0.58

解析

纠错

下载

组卷

188041. （2024•西工大附中•五模）小明和小红一起做探究杠杆平衡条件的实验：
$德优题库$
（1）实验前，将杠杆的中点置于支架上，发现杠在如图甲所示的位置保持静止，此时杠杆        （选填“是”或“不是”）处于平衡状态；
（2）如图乙所示，A位置挂2个钩码，为使杠杆再次平衡，应该在B位置挂上        个同样的钩码，当杠杆平衡后，将A、B两点下方所挂的钩码同时向着靠近支点的方向各移动一小格，则杠杆        端（选填“左”或“右”）会下沉；
（3）如图丙所示，为改变力的方向，小红在杠杆右侧用弹簧测力计向下拉，当测力计由竖直方向逐渐向左转，杠杆始终保持水平平衡，测力计的示数将        （“变大”、“变小”或“不变”）；
（4）如图丁所示，O为杠杆的中点，若以杠杆上的C位置为支点，在D位置挂质量为m的钩码时，杠杆恰好在水平位置平衡，根据杠杆平衡条件，可以估算出杠杆的质量m_杆=       （用给出的字母符号表示）；
（5）杆秤是利用杠杆平衡原理制成的测量物体质量的工具。如图戊所示某杆秤的0刻度距离提纽1cm,秤钩到提纽的水平距离为5cm,秤砣的质量为0.5kg。则提纽右侧距离提纽6cm处的刻度值应为        kg。

共享时间:2024-05-05 难度:3 相似度:0.58

解析

纠错

下载

组卷

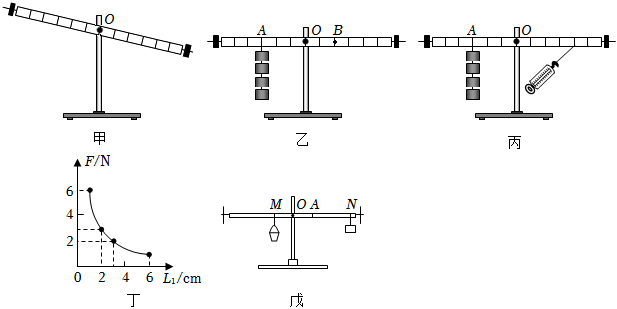

187420. （2025•陆港中学•一模）利用轻质杠杆“探究杠杆平衡条件”的实验中：
$德优题库$
（1）杠杆静止时如图甲所示，要使杠杆在水平位置平衡，则应将平衡螺母向       （选填“左”或“右”）调节；
（2）如图乙所示，在A点挂4个钩码，在B点挂       个钩码，仍可使其在水平位置平衡；
（3）用弹簧测力计代替钩码，如图丙所示，不断改变弹簧测力计的作用点和力的大小，使杠杆在水平位置平衡，弹簧测力计的拉力F与其力臂L₁的图像如图丁所示。图像中每个点与两坐标轴围成的方形面积       （选填“相等”或“不等”）。
（4）该同学在科技创新实验中将此装置改装成了一个杠杆液体密度计，该装置可测量小桶内液体的密度，如图戊所示，将容积为20mL的小桶挂在M点，调节平衡螺母使杠杆水平平衡，已知OM=OA=5cm,将待测液体倒满小桶，在杠杆右端挂上重物并调节至N点位置时，杠杆刚好水平平衡，重物质量10g,ON=12cm,N点位置应标注的密度刻度值是       g/cm³。

共享时间:2025-03-01 难度:3 相似度:0.58

解析

纠错

下载

组卷

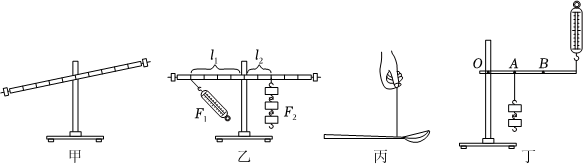

187372. （2025•曲江一中•二模）某班同学利用杠杆做了以下的实验：
