188041. （2024•西工大附中•五模）小明和小红一起做探究杠杆平衡条件的实验：
$德优题库$

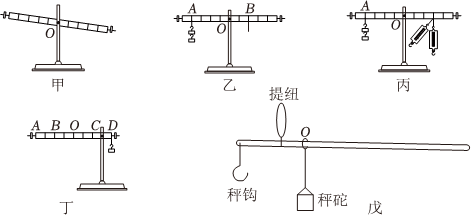

（1）实验前，将杠杆的中点置于支架上，发现杠在如图甲所示的位置保持静止，此时杠杆        （选填“是”或“不是”）处于平衡状态；
（2）如图乙所示，A位置挂2个钩码，为使杠杆再次平衡，应该在B位置挂上        个同样的钩码，当杠杆平衡后，将A、B两点下方所挂的钩码同时向着靠近支点的方向各移动一小格，则杠杆        端（选填“左”或“右”）会下沉；
（3）如图丙所示，为改变力的方向，小红在杠杆右侧用弹簧测力计向下拉，当测力计由竖直方向逐渐向左转，杠杆始终保持水平平衡，测力计的示数将        （“变大”、“变小”或“不变”）；
（4）如图丁所示，O为杠杆的中点，若以杠杆上的C位置为支点，在D位置挂质量为m的钩码时，杠杆恰好在水平位置平衡，根据杠杆平衡条件，可以估算出杠杆的质量m_杆=       （用给出的字母符号表示）；
（5）杆秤是利用杠杆平衡原理制成的测量物体质量的工具。如图戊所示某杆秤的0刻度距离提纽1cm,秤钩到提纽的水平距离为5cm,秤砣的质量为0.5kg。则提纽右侧距离提纽6cm处的刻度值应为        kg。

共享时间:2024-05-05 难度:3

纠错

下载

相似

组卷白板

[考点]

探究杠杆的平衡条件，探究杠杆的平衡条件的实验前调节杠杆平衡，探究杠杆的平衡条件的实验中使用弹簧测力计的问题，

[校正]

[答案]

（1）是；（2）4；左；（3）变大；（4）

m；（6）0.5。

[解析]

解：（1）杠杆的位置如图甲所示，此时杠杆处于静止状态，则杠杆处于平衡状态；
（2）假设一个钩码重G，杠杆一格为L；根据杠杆的平衡条件：动力×动力臂＝阻力×阻力臂得出：2G×4L＝nG×2L，解得n＝4；
若A、B两点的钩码同时向靠近支点的方向移动一个格，则左侧2G×3L＝6GL，右侧4G×L＝4GL，
因为6GL＞4GL，杠杆不能平衡，左端将会下沉；
（3）由图丙可知，弹簧测力计由竖直方向逐渐向左转动过程中，动力臂变短，而杠杆在水平位置始终保持平衡，由于阻力和阻力臂不变，根据杠杆平衡条件可知，测力计示数将变大；
（4）以杠杆上的C位置为支点，在C的右侧挂质量为m的钩码，移动钩码至D位置时，杠杆恰好在水平位置平衡；而钩码悬挂位置D点到C点的距离L，根据杠杆平衡条件可知，杠杆自身重力与重力对应的力臂的乘积等于钩码重力与钩码重力对应力臂的乘积，所以应该测量杠杆中点即O点到C点的距离L'，为杠杆自身重力的力臂。根据杠杆的平衡条件有mgl₁′＝m_杆gl，由图丁可知，O点到C点的距离L'是D点到C点的距离L的3倍，即mgL＝m_杆g•3L，故杠杆的质量m_杆＝

m；

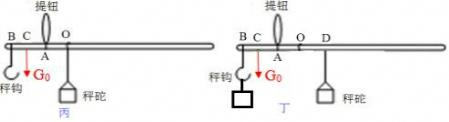

（5）如下图所示，提纽A处相当于杠杆的支点，设秤杆、秤钩的总重为G₀，其作用点在C处，由题知，OA＝1cm，BA＝5cm，设秤钩上悬挂重物后秤砣移至D点时杆秤平衡，由题知DA＝6cm，

不挂重物，且秤砣在0刻度线时，杆秤在水平位置平衡，如图丙，
由杠杆平衡条件可得：G₀×CA＝m_秤砣g×OA﹣﹣﹣﹣﹣﹣﹣﹣①
当在秤钩上挂一重物m_物，秤砣移到D处时，杆秤刚好在水平位置平衡，如图丁，
由杠杆平衡条件可得：m_物g×BA+G₀×CA＝m_秤砣g×DA﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②可得：m_物＝

×m_秤砣＝

×0.5kg＝0.5kg，即提纽右侧距离提纽6cm处的刻度值应为0.5kg。
故答案为：（1）是；（2）4；左；（3）变大；（4）

m；（6）0.5。

[点评]

本题考查了"探究杠杆的平衡条件，探究杠杆的平衡条件的实验前调节杠杆平衡，探究杠杆的平衡条件的实验中使用弹簧测力计的问题，"，属于"典型题"，熟悉题型是解题的关键。
