186962. （2025•铁一中学•五模）请完成下列填空。
$德优题库$
（1）如图1，电流表读数为        A。
（2）如图2，在“探究二力平衡条件”的实验中，为探究不在同一条直线上的两个力能否平衡，小明竖直向下拉卡片，小华提醒该操作不可行，原因是没有控制两个拉力的        ，应将卡片转过一个角度，观察卡片        （松手前/松手时）的运动状态。
（3）如图3，实验中我们通过观察        来判断电路中是否有感应电流产生。保持导体AB切割磁感线运动的方向不变，仅将磁体N、S极对调，是为了探究感应电流方向与        的关系。

共享时间:2025-05-06 难度:3

纠错

下载

相似

组卷

[考点]

探究二力平衡的条件，电流表的读数，探究产生感应电流的条件，

[答案]

（1）0.52；（2）方向相反；松手时；（3）灵敏电流计指针是否偏转；磁场方向。

[解析]

解：（1）如图1，电流表选用小量程，分度值为0.02A，读数为 0.52A。
（2）如图2，在“探究二力平衡条件”的实验中，为探究不在同一条直线上的两个力能否平衡，小明竖直向下拉卡片，此时没有控制两个拉力的方向相反；实验中将小卡片转过一个角度，使小卡片两端的拉力不在一条直线上，观察卡片松手时的运动状态。
（3）如图3，实验中我们通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流产生，采用了转换法，保持导体AB切割磁感线运动的方向不变，仅将磁体N、S极对调，改变了磁场方向，是为了探究感应电流方向与磁场方向的关系。
故答案为：（1）0.52；（2）方向相反；松手时；（3）灵敏电流计指针是否偏转；磁场方向。

[点评]

本题考查了"探究二力平衡的条件，电流表的读数，探究产生感应电流的条件，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

187969. （2025•西安八十九中•二模） $德优题库$ 如图，在“探究感应电流产生的条件”实验中：
（1）AB棒应选择的材料是        （选填“塑料”“铝”或“陶瓷”）。
（2）闭合开关，让AB棒在蹄形磁体中沿各个方向运动，发现只有当AB棒在蹄形磁体中沿左右方向运动时灵敏电流计指针发生偏转，说明产生感应电流的条件是：闭合电路的一部分导体在磁场中做        运动。
（3）仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与        的关系。
（4）将实验装置中的灵敏电流计换成合适的电源，在静止的情况下，闭合开关后，可观察到AB棒左右运动。下列各物品中利用了该原理工作的是        （填选项字母）。
A.电磁起重机
B.扬声器
C.动圈式话筒

共享时间:2025-03-26 难度:1 相似度:1.33

解析

纠错

下载

组卷

194025. （2024•高新一中•九模）如图甲所示，在“摇绳发电”活动中小西和小安把一条大约10m长电线的两端连在一个灵敏电流计的两个接线柱上，形成闭合导体回路，然后他们沿某一方向站立并迅速摇动这条电线，发现灵敏电流计的指针摆动。
$德优题库$
（1）你认为小西和小安沿（选填“东西”或“南北”）方向站立最好；
（2）小西和小安想进一步探究“感应电流的大小与哪些因素有关”，经过讨论后，他们提出了以下几种猜想：
猜想1：与磁场的方向有关；
猜想2：与导体切割磁感线运动的速度大小有关；
猜想3：与磁场的强弱有关。
（3）为了验证猜想1是否正确，如图乙，使导体PQ以3.0cm/s的速度水平匀速向右运动，读出灵敏电流计的示数为6mA。然后，将磁体上下颠倒，使导体PQ仍以原速度水平匀速向右运动，发现灵敏电流计的示数仍为6mA，这说明猜想1是（选填“正确”或“错误”）的。
（4）在验证猜想2时，如图乙，使导体PQ以不同的速度大小水平匀速向右运动，读出灵敏电流计测出的数值，记录的部分数据如表：

实验序号	1	2	3	4	5
速度v/cm^-1	1.0	1.5	3.0	3.5	4.0
感应电流I/mA	2	3	6	7	8

①请在图丙中描点作出感应电流I与速度v的关系图线。
②进一步分析得出：在磁场强弱相同时，产生感应电流的大小与导体切割磁感线运动速度大小成        ；
③为探究猜想3，他们换用磁性逐渐增强的多个磁体进行实验，保持水平切割速度不变的情况下，发现灵敏电流计示数逐渐增大，这说明感应电流大小与        有关；
（5）探究结束后，他们想使“摇绳发电”活动中产生电流增大，可采取的措施有：       （写出一条即可）。

共享时间:2024-06-28 难度:1 相似度:1.33

解析

纠错

下载

组卷

187517. （2025•高新一中•一模）小童利用如图1所示的实验装置探究导体在磁场中运动时产生感应电流的条件，她将实验中观察到的现象记录在下表中。
$德优题库$

次数	开关	磁场方向	导体AB的运动方向	电流表指针的偏转方向
1	断开	上N下S	向右运动	不偏转
2	闭合	上N下S	向右运动	向左偏转
3	闭合	上N下S	向左运动	向右偏转
4	闭合	上N下S	向上运动	不偏转
5	闭合	上S下N	向下运动	不偏转
6	闭合	上S下N	向右运动	向右偏转
7	闭合	上S下N	向左运动	向左偏转

（1）分析得出：       电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流；
（2）比较实验        可知：在磁场方向一定时，感应电流的方向与导体切割磁感线运动方向有关；
（3）比较实验2和6（或3和7）可知：在导体切割磁感线运动方向不变时，感应电流的方向与        有关；
（4）针对这个实验，小童进行了进一步的探究，她提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是她设计了如下的实验方案：
①保持磁场强弱不变，让导体AB以        （选填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小；
②如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度        （填“有关”或“无关”）；
（5）我国电磁炮研究近年来取得了重大进展，福建舰上的炮弹均配置了电磁弹射装置。如图2所示，这是电磁炮的原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，将炮弹发射出去。电磁炮发射的原理是        。

共享时间:2025-03-08 难度:1 相似度:1.33

解析

纠错

下载

组卷

187662. （2025•滨河中学•一模）如图1是“探究电磁感应现象”的实验装置，导体AB和灵敏电流表用导线正确连接。
$德优题库$
（1）如图1所示，导体AB保持不动，让蹄形磁体快速向左运动，电流表指针        （填“不会”或“会”）偏转。
（2）如图2所示，下列利用电磁感应原理工作的两个装置是        （填字母代号）。
（3）如图3所示装置用来“探究电流做功的多少与哪些因素有关”的实验。
①我们通过比较        来判断电流做功的多少。
②实验中，观察到的现象是：通电时间相同，电压表和电流表的示数越大，重物升高的高度就越高。由此，可初步得到的结论是        。

共享时间:2025-03-06 难度:1 相似度:1.33

解析

纠错

下载

组卷

184369. （2023•交大附中•九上期末）某学习兴趣小组同学在“探究什么情况下磁可以生电”的实验中，连接了如图-1所示的实验装置。闭合开关后，导体AB、灵敏电流表、开关、导线组成闭合回路。
$德优题库$
（1）实验中，通过观察来判断电路中是否有感应电流。
（2）实验中，该组同学发现每次电流计指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。有同学猜想可能与导体切割磁感线运动速度有关。为了验证猜想，同学们利用如图装置进行实验，使导体ab沿直线（填“水平”或“竖直”）运动（导体运动区域的磁场强弱相同）。如表是实验测得的数据，分析数据可得出结论：。

实验次数	1	2	3	4	5	6
速度/（cm?s-1）	1	2	3	4	5	6
电流/mA	2.0	3.8	6.0	8.3	10.5	12.1

（3）如果将灵敏电流计换成直流电源，当闭合开关时，可以看到磁场中原来静止的导体ab将。
（4）同学根据感应电流产生的条件，想利用摇绳发电，如图-2所示把一条大约10m长电线的两端连在一个灵敏电流计的两个接线柱上，形成闭合导体回路，两个同学迅速摇动这条电线，则沿（选填“东西”或“南北”）方向站立匀速摇绳灵敏电流计的示数较大。

共享时间:2023-02-02 难度:1 相似度:1.33

解析

纠错

下载

组卷

186988. （2025•西安市•五模） $德优题库$ 小强在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置。

实验次序	开关	磁场方向	导体AB的运动方向	灵敏电流计的指针
1	断开	上N下S	左右运动	不偏转
2	闭合	上N下S	上下运动	不偏转
3	闭合	上N下S	左右运动	偏转

（1）为了让实验顺利进行，导体AB应选用       （选填“铁棒”或“铜棒”）。
（2）实验中通过观察       来判断电路中是否有感应电流。
（3）小强将实验中观察到的现象记录在表中。
①分析实验1和3可知，产生感应电流的条件之一是开关必须保持       。
②分析实验2和3可知，产生感应电流的另一个条件是电路中的部分导体必须做       。
（4）小强发现当导体AB水平左右运动时，电流计的指针也左右偏转，说明电路中产生的感应电流方向是       （选填“变化”或“不变”）的，感应电流的方向与导体运动的方向       （选填“有关”或“无关”）。
（5）如果将电流计换成       可以探究磁场对通电导体的作用。

共享时间:2025-05-10 难度:1 相似度:1.33

解析

纠错

下载

组卷

132470. （2023•交大附中•八下期中）某小组用如图所示装置探究“二力平衡的条件”，每个钩码质量均为50g。
$德优题库$
（1）如图甲所示，小组同学在左边和右边各挂一个钩码，这时木块保持静止，说明相互平衡的两个力方向        ，大小相等。细心的小明在实验时发现，若左边挂一个钩码，右边挂两个钩码时，木块仍然保持静止状态，经过讨论，同学们发现产生这一现象的原因是木块受到了摩擦力的作用，这时木块在水平方向受到的力        （选填“平衡”或“不平衡”）。
（2）实验小组决定改进实验设计，小明同学设计了如图乙所示实验装置，这个装置相比甲图实验装置的优点是
       。
（3）经过讨论，又设计出了如图丙所示装置，要求卡片        （选填“硬度要大”、“弹性要好”或“质量要小”）。在图丙装置左边和右边各挂一个钩码后，将小卡片转动一小角度，松手后，小卡片旋转后又恢复原状，这表明相互平衡的两个力需要作用在        上。
（4）为了探究猜想“只有作用在同一物体上的两个力才能平衡”，如果利用如图丙所示装置进行实验，下一步的操作是        （选填“剪开左侧绳子”、“剪开右侧绳子”或“剪开卡片”）。
（5）实验结束后，小组通过总结，得到二力平衡的条件。小明用弹簧测力计在桌面上拉动木块做匀速直线运动，如图丁所示，弹簧测力计的示数        （选填“等于”或“不等于”）木块受到的滑动摩擦力的大小，这是利用了二力平衡的原理。

共享时间:2023-05-12 难度:1 相似度:1.33

解析

纠错

下载

组卷

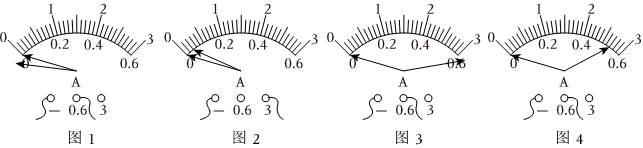

184664. （2024•鄠邑区•九上期中）甲、乙、丙、丁4位同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。当甲、乙、丙3位同学闭合开关试触时发现，电流表指针摆动分别出现了如图1、图2、图3所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，丁同学正确使用电流表，电流表指针变化如图4所示，请写出他测量电流的大小。
$德优题库$
（1）甲的问题：       。
（2）乙的问题：       。
（3）丙的问题：       。
（4）丁测量的电流表示数为        。

共享时间:2024-11-25 难度:2 相似度:0.83

解析

纠错

下载

组卷

134295. （2021•曲江二中•八下期末）按要求完成下列填空 $德优题库$
（1）如图甲乙所示，是为了探究压力的作用效果与的关系，其中采用图较为合理；
（2）如图丙所示是探究二力平衡条件的实验，实验中的研究对象是（选填“卡片”或“钩码”），通过调整来改变拉力的大小。

共享时间:2021-07-08 难度:2 相似度:0.83

解析

纠错

下载

组卷

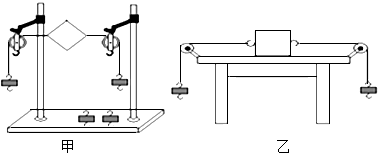

132404. （2023•西工大附中•八下期中）如图甲所示，是小华同学探究二力平衡条件时的实验情景。
$德优题库$
（1）若安装实验装置甲时，两个滑轮没有在同一高度，则此装置        （能/不能）完成实验。
（2）在探究二力平衡的两个力是否共线时，小华需要        （选填“向上拉”、“翻转”或“旋转”）。小卡片，然后松手可观察到小卡片        （选填“静止”或“旋转”），说明两个力不在同一直线上的小卡片        （选填“能”或“不能”）平衡；
（3）在探究同一问题时，小明将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小华的实验优于小明的实验。其主要原因是        。
A.减少摩擦力对实验结果的影响
B.小书片是比较容易获取的材料
C.容易让小卡片在水平方向上保持平衡
D.小卡片容易扭转

共享时间:2023-05-14 难度:2 相似度:0.83

解析

纠错

下载

组卷

188099. （2024•爱知中学•二模）芳芳学习了电磁转换知识后，深受物理学家法拉第科学探索精神的影响，利用如图所示的实验装置探究导体在磁场中运动时产生感应电流的条件。
$德优题库$
（1）闭合开关，使导体棒竖直上下运动，观察发现电流表的指针        （选填“会”或“不会”）发生偏转；再使导体棒水平向右运动，发现电流表指针向左偏转；再让导体棒水平向左运动，发现电流表指针反向偏转，说明感应电流的方向与导体的        有关；
（2）断开开关，无论磁铁如何放置，导体棒怎样运动，灵敏电流计的指针都不发生偏转，由此得出结论：       电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，为使实验现象更明显，可选择一下哪种方法        ；（填序号）
A．改变磁场方向
B．换用磁性更强的磁铁
（4）从能量的角度分析，产生感应电流的过程就是机械能转化为电能的过程，生活中利用电磁感应原理的实例有        （列举1例）；
（5）小明将灵敏电流表更换成电池组，闭合开关后观察到导体棒向左侧摆动，若想改变导体棒摆动方向应        。（填序号）
A．改变磁场方向
B．增大电源电压
C．增大磁场强度
D．同时改变磁场方向和电路中的电流方向

共享时间:2024-03-17 难度:2 相似度:0.83

解析

纠错

下载

组卷

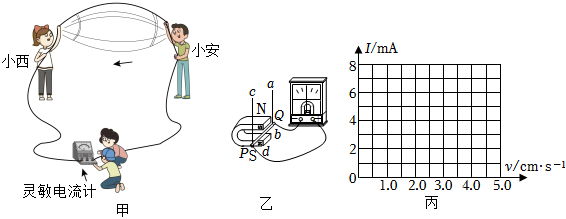

187565. （2025•高新一中•二模）如图甲所示，在“摇绳发电”活动中小西和小安把一条大约10m长电线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路，然后他们沿某一方向站立并迅速摇动这条电线，发现灵敏电流计的指针摆动。
$德优题库$
（1）你认为小西和小安沿（选填“东西”或“南北”）方向站立最好，实验中灵敏电流计的作用是用来检测。
（2）小西和小安想进一步探究“感应电流的大小与哪些因素有关”，经过讨论后，他们提出了以下几种猜想：
猜想1：与磁场的方向有关；
猜想2：与导体切割磁感线运动的速度大小有关；
猜想3：与磁场的强弱有关。
（3）为了验证猜想1是否正确如图乙，使导体PQ以3.0cm/s的速度水平匀速向右运动，读出灵敏电流计的示数为6mA。然后，将磁体上下颠倒，使导体PQ仍以原速度水平匀速向右运动，发现灵敏电流计的示数仍为6mA，这说明猜想1是（选填“正确”或“错误”）的。
（4）在验证猜想2时如图乙，使导体PQ以不同的速度大小水平匀速向右运动，读出灵敏电流计测出的数值，记录的部分数据如表：

实验序号	1	2	3	4	5
速度v/cm?s^-1	1.0	1.5	3.0	3.5	4.0
感应电流I/mA	2	3	6	7	8

①请在图丙中描点作出感应电流I与速度v的关系图像；
②进一步分析得出：在磁场强弱相同时，产生感应电流的大小与导体切割磁感线运动速度大小成        ；
③为探究猜想3，他们换用磁性逐渐增强的多个磁体进行实验，保持水平切割速度不变的情况下，发现灵敏电流计示数逐渐增大，这说明感应电流大小与        有关。
（5）若想要“摇绳发电”活动中产生的电流增大，可采取的措施有：       （写出一条即可）。

共享时间:2025-03-19 难度:2 相似度:0.83

解析

纠错

下载

组卷

178471. （2022•西安三中•八上期中）如图甲所示，是小婕同学探究二力平衡条件时的实验情景。
$德优题库$
（1）小婕将系于小卡片（重力可忽略不计）两端的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，使作用在小卡片上两个拉力的方向        ，并通过调整钩码个数来改变拉力的大小；
（2）当小卡片平衡时，小婕将小卡片转过一个角度，松手后小卡片        （填“能”或“不能”）平衡，设计此实验步骤的目的是为了探究        ；
（3）在探究同一问题时，小俊将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小婕的实验优于小俊的实验，其主要原因是        。
A.减小摩擦力对实验结果的影响
B.小卡片是比较容易获取的材料
C.容易让小卡片在水平方向上保持平衡

共享时间:2022-11-22 难度:3 相似度:0.66

解析

纠错

下载

组卷

187805. （2025•西北大附中•四模）按要求填空。
$德优题库$
（1）如图-1所示，所测物体的长度是        cm。
（2）如图-2所示，小明所在学习小组正在“探究冰和烛蜡熔化特点”。该实验用水浴法加热而不是用酒精灯直接加热试管，除了减慢熔化速度，便于记录温度，还有        的好处。
（3）如图-3所示，实验中，我们通过观察        来判断电路中是否有感应电流产生。保持导体AB切割磁感线运动的方向不变，仅将磁体N、S极对调，是为了探究感应电流方向与        的关系。

共享时间:2025-04-24 难度:3 相似度:0.66

解析

纠错

下载

组卷

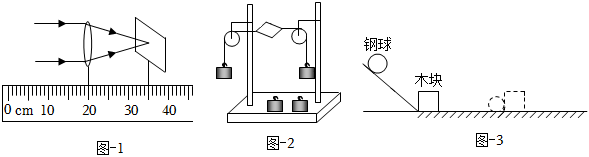

187920. （2025•交大附中•二模）（1）如图-1，在“探究凸透镜成像规律的实验”中，让一束平行主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，则该凸透镜的焦距为        cm。在某次实验中，小明同学将蜡烛放在距离透镜7cm处，取下光屏，从光屏处透过透镜看烛焰，可以看到烛焰        （选填“正立”或“倒立”）放大的像。
