184664. （2024•鄠邑区•九上期中）甲、乙、丙、丁4位同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。当甲、乙、丙3位同学闭合开关试触时发现，电流表指针摆动分别出现了如图1、图2、图3所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，丁同学正确使用电流表，电流表指针变化如图4所示，请写出他测量电流的大小。
$德优题库$
（1）甲的问题：       。
（2）乙的问题：       。
（3）丙的问题：       。
（4）丁测量的电流表示数为        。

共享时间:2024-11-25 难度:2

纠错

下载

相似

组卷

[考点]

电流表的读数，电流表的使用方法，

[答案]

（1）电流表的正负接线柱在接线时，正负接线柱接反了；（2）电流表所选的量程太大；（3）所选量程太小；（4）0.54A。

[解析]

解：（1）甲图中的指针反转，说明出现的问题是：电流表的正负接线柱在接线时，正负接线柱接反了；
（2）乙图中的指针偏转角度太小，说明出现的问题是：电流表所选的量程太大；
（3）丙图中的指针偏转角度太大，说明出现的问题是：所选量程太小。
（4）电流表所选的量程是0～0.6A，每一小格是0.02A，根据指针的位置，电流表示数是0.4A+7×0.02A＝A＝0.54A。
故答案为：（1）电流表的正负接线柱在接线时，正负接线柱接反了；（2）电流表所选的量程太大；（3）所选量程太小；（4）0.54A。

[点评]

本题考查了"电流表的读数，电流表的使用方法，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

186962. （2025•铁一中学•五模）请完成下列填空。
$德优题库$
（1）如图1，电流表读数为        A。
（2）如图2，在“探究二力平衡条件”的实验中，为探究不在同一条直线上的两个力能否平衡，小明竖直向下拉卡片，小华提醒该操作不可行，原因是没有控制两个拉力的        ，应将卡片转过一个角度，观察卡片        （松手前/松手时）的运动状态。
（3）如图3，实验中我们通过观察        来判断电路中是否有感应电流产生。保持导体AB切割磁感线运动的方向不变，仅将磁体N、S极对调，是为了探究感应电流方向与        的关系。

共享时间:2025-05-06 难度:3 相似度:0.83

解析

纠错

下载

组卷

183413. （2025•师大附中•九上期末）按要求填空。
（1）如图，为使杠杆处于水平平衡，应将平衡螺母向        （选填“左”或“右”）调节；
$德优题库$
（2）如图，在“探究动能大小与哪些因素有关”时，根据        来判断小球的动能大小；
$德优题库$
（3）如图所示，电流表的读数为        A；
$德优题库$
（4）如图实验结果表明：电流通过导体产生的热量与        有关。
$德优题库$

共享时间:2025-02-16 难度:3 相似度:0.75

解析

纠错

下载

组卷

188097. （2024•爱知中学•二模）按要求填空。
$德优题库$

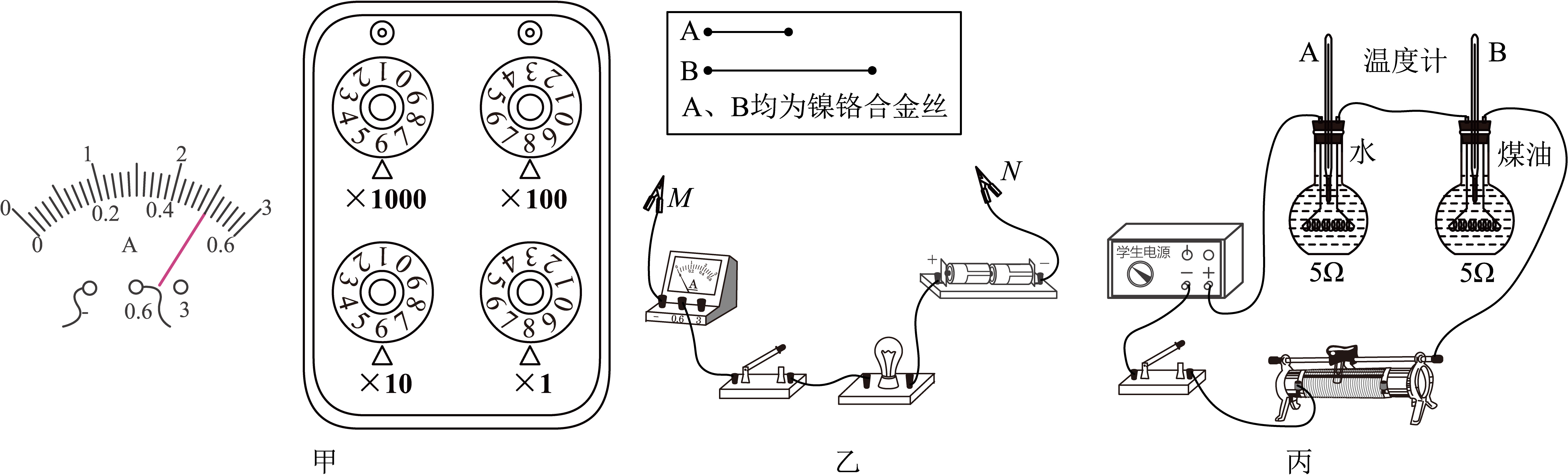

（1）如图甲所示，电流表的读数为        A，电阻箱的读数为        Ω；
