208451. （2017•西工大附中•五模）如图所示的四种情景中：
$德优题库$
（1）如图（a）所示，给装有少量水的试管塞上塞子并对其加热，塞子蹦出的过程类似于单缸四冲程汽油机的       冲程。
（2）仔细观察如图（b）中的实验，图中滑轮的特点是       。
（3）如图（c）所示，实验中要产生感应电流，导体棒AB就要沿着       （选填“水平”或“竖直”）方向运动。
（4）（d）图所示的是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是       （从能量角度分析）。

共享时间:2017-05-11 难度:5

纠错

下载

相似

组卷

[考点]

动能和重力势能的相互转化，动能和弹性势能的相互转化，动滑轮，动滑轮省一半力，内燃机的四个冲程，四冲程的能量转化，电磁感应现象，

[答案]

见试题解答内容

[解析]

解：
（1）塞子蹦出时，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；该过程相当于汽油机的做功冲程，都是将内能转化为机械能。
（2）图示的是动滑轮，从弹簧测力计的示数变化可以看出，动滑轮能够省一半的力；
（3）闭合开关，当导体棒AB沿水平方向左右运动时，会切割磁感线，电路中有感应电流产生；
（4）魔罐在开始滚动的时候，具有动能，滚动的过程中，罐子动能转化为橡皮筋的弹性势能，当动能为0时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，罐子动能增大，弹性势能转化为动能。
故答案为：（1）做功；（2）能省一半力；（3）水平；（4）弹性势能转化为动能。

[点评]

本题考查了"动能和重力势能的相互转化，动能和弹性势能的相互转化，动滑轮，动滑轮省一半力，内燃机的四个冲程，四冲程的能量转化，电磁感应现象，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184688. （2024•高新一中•九上期中）（1）如图甲所示，橡皮筋两头分别固定在罐子两端，中间系一个钩码，就制成了一个“魔罐”，“魔罐”能自动滚回来，在水平面上滚回的过程中弹性势能转化为        能；
（2）如图乙所示，电阻箱的读数为        Ω；
（3）如图丙所示是探究电阻大小与长度的关系实验，实验时需要保证这两根镍铬合金丝的        相同；
（4）如图丁所示，燃料完全燃烧放出的热量的多少是通过        （选填“温度计示数的变化”或“加热时间”）来反映的。
$德优题库$

共享时间:2024-11-12 难度:1 相似度:1.14

解析

纠错

下载

组卷

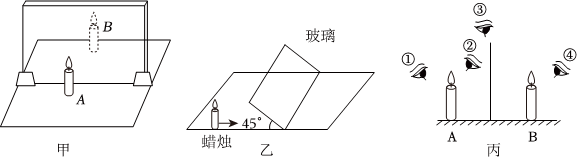

194269. （2024•交大附中•五模）如图所示，在探究“平面镜成像的特点”实验中，桌面上已给出的器材有：支架、单面镀银镜子、单面镀膜半透明玻璃板、铅笔各一个；完全相同的蜡烛两个，方格纸一张，火柴一盒。
