208431. （2017•高新一中•二模）仔细观察以下实验装置图，请在题中空格处填入相应的内容。
$德优题库$
（1）图a中的实验可以探究研究电流做功与       的关系，实验中根据       来比较相同时间内电流做功的多少。
（2）图b说明：迅速变化的电流周围可产生       ；
（3）图c所示，滚摆实验的主要目的是研究动能和势能的相互转化，实验过程中，同学在观察滚摆高度变化时，还要观察滚摆       的变化。
（4）如图d所示的实验来研究电磁现象，当他闭合开关后，发现小磁针发生了偏转，这说明电流的周围存在着       。

共享时间:2017-03-21 难度:4

纠错

下载

相似

组卷

[考点]

动能和重力势能的相互转化，电功的测量，电流的磁效应，电磁波的产生，

[答案]

见试题解答内容

[解析]

解：（1）因为电流做的功与电压、电流和时间有关。图甲电路中，两灯串联电流相同，电压不同，根据控制变量法的思路，是为了研究电流做功与电压的关系；
灯泡的实际功率越大、灯泡越亮，在相同时间里消耗的电能越多，电流做功越多，所以我们可以通过灯泡的亮度来比较相同时间内电流做功的多少。
（2）图中的实验说明，迅速变化的电流周围会产生电磁波；
（3）影响动能的因素有：质量和速度；影响重力势能的因素有：质量和高度；
图c所示，滚摆实验的主要目的是研究动能和势能的相互转化，实验过程中，滚摆的质量不变，在观察滚摆高度变化时，还要观察滚摆观察滚摆速度的变化，这样才能判断滚摆势能和动能的变化情况；
（4）闭合开关后，通电导体下方的小磁针发生了偏转，这说明电流的周围存在着磁场。
故答案为：（1）电压；灯泡的亮度；（2）电磁波；（3）速度；（4）磁场。

[点评]

本题考查了"动能和重力势能的相互转化，电功的测量，电流的磁效应，电磁波的产生，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

208852. （2016•高新一中•一模） $德优题库$ 利用如图所示的电路可以验证电功与电流的关系。
（1）图中两只灯泡的连接方式是联，选择这种连接方式是为了控制相同。两只灯泡工作时的电阻要（选填“相同”或“不同”）。
（2）小明正确操作，验证了实验的结论。支持该结论的实验现象。

共享时间:2016-03-05 难度:1 相似度:1.25

解析

纠错

下载

组卷

207048. （2021•西工大附中•五模） $德优题库$ 导线在通电的瞬间放在其下面静止的小磁针转向如图所示，画出导线中电流方向。

共享时间:2021-05-07 难度:1 相似度:1.25

解析

纠错

下载

组卷

201322. （2022•交大附中•六模）按要求完成填空。
$德优题库$
（1）如图甲，在两个靠得较近的小车上分别放一块磁体和铁块，松手后看到的现象是        ，说明力的作用是相互的。
（2）如图乙，用导线的另一端与电池的另一极时断时续地接触，从收音机里可以听到咔嚓声，说明迅速变化的电流可以        。
（3）在“探究通电螺线管外部磁场”的实验中，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布如图丙所示。发现通电螺线管外部磁场分布情况与        磁铁相似，放入的小磁针是为了显示        。

共享时间:2022-05-25 难度:3 相似度:0.58

解析

纠错

下载

组卷

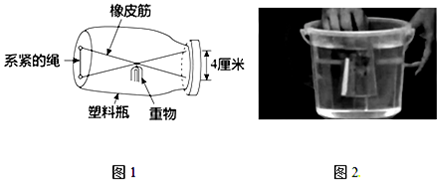

208232. （2017•师大附中•五模）学完物理知识后，聪明的小强利用家中的物品完成了两个简单的小实验。如图1，向前滚动罐子，小强发现罐子会自动滚回来，这是因为橡皮筋的能转化为空罐子的动能。图2中，小强把装有纸团（适量大小）的杯子倒过来，慢慢放进小水桶里，纸团不湿。这是因为杯子内气体压强（选填“大于”、“等于”或“小于”）液体压强，水就不能进入杯子。
