207647. （2019•西工大附中•三模）某种豆浆机的主要部件如图甲，其电路原理如图乙，铭牌如图丙，下表是豆浆机正常制作一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。 $德优题库$

阶段	A阶段	B阶段
工作状态	粉碎打浆	加热
用时（min）	1	6

（1）正常工作时电热管的电阻是多少？
（2）正常工作制作一次豆浆，电流做功多少J？
（3）小胡将家里的其他用电器都关闭，观察到豆浆机的电热管工作时，家里标有“2000r/（kW?h）”字样的电能表转盘在3min内转了50转，则电热管工作时的实际功率是多少？

共享时间:2019-04-04 难度:4

纠错

下载

相似

组卷

[考点]

电能表的读数，电能表的计算，电功与电能的计算，电功率的综合计算，

[答案]

见试题解答内容

[解析]

解：（1）根据图丙知，加热功率为880W，由P＝

得，
电热管的电阻：R＝

＝

＝55Ω；
（2）由表中数据可以得出，豆浆机正常工作做一次豆浆，电热管的工作时间t₁＝6min，电动机工作时间t₂＝1min，
豆浆机正常工作做一次豆浆，
电热管消耗的电能W₁＝P_Rt₁＝880W×6×60s＝3.168×10⁵J；
电动机消耗的电能：W_电动机＝P_电动机t₂＝100W×1×60s＝6×10³J；
正常工作制作一次豆浆，电流做功：
W＝W_电动机+W₁＝6×10³J+3.168×10⁵J＝3.228×10⁵J。
（3）豆浆机3min内消耗的电能：
W_实＝

＝

kW•h，
豆浆机实际功率：
P_实＝

＝

＝0.5kW＝500W，
答：（1）正常工作时电热管电阻是55Ω；
（2）电流做功是3.228×10⁵J；
（3）电热管工作时的实际功率是500W。

[点评]

本题考查了"电能表的读数，电能表的计算，电功与电能的计算，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

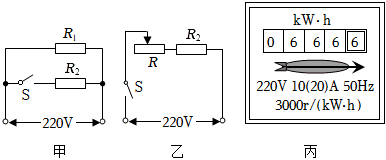

199671. （2023•铁一中学•四模） $德优题库$ 小彤家里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R₁、R₂是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示，试回答下列问题：
