187109. （2025•西工大附中•一模）小明家有一个标有“220V 10A”的插排（图甲所示），同时接入一个电加热坐垫（“220V 24.2W”）和一台吸尘器（“220V 1100W”），吸尘器的电动机线圈电阻为2Ω，小明家电压恒为220V。
$德优题库$
（1）吸尘器工作10min消耗的电能是多少？
（2）现有一个电吹风机（“220V 880W”），请通过计算说明插排能否允许再接入此电吹风机，使3个用电器同时工作。
（3）图乙是电加热坐垫（“220V 24.2W”）的简化电路图，通过调控开关可实现保温和加热两个功能。电阻R₁在调温盒内，电阻R₂置于坐垫内用于加热．电加热坐垫处于保温状态时电阻R₂消耗的电功率为20W，则R₁的阻值为多少？

共享时间:2025-03-07 难度:2

纠错

下载

相似

组卷

[考点]

电功与电能的计算，电功率的综合计算，

[答案]

见试题解答内容

[解析]

解：
（1）由P＝

可知，吸尘器工作10min消耗的电能：
W_吸＝P_吸t＝1100W×600s＝6.6×10⁵J；
（2）插排允许的最大功率：
P_最大＝UI_最大＝220V×10A＝2200W，
三个用电器全部接入电路总功率：
P_总＝P_坐+P_吸+P_吹＝24.2W+1100W+880W＝2004.2W＜2200W，
因此可以接入该电吹风机；
（3）当开关S₁、S₂都闭合时，电路为R₂的简单电路，当开关S₁闭合、S₂断开时，R₁与R₂串联，
因为串联电路中的总电阻大于各串联导体的电阻，所以由P＝UI＝

可知，电路为R₂的简单电路，电路中的电阻最小，电功率最大，电加热坐垫为加热挡；R₁、R₂串联时，电路中的电阻最大，电功率最小，电加热坐垫为保温挡；
由P＝UI＝

可知，电加热垫处于加热挡时，电路为R₂的简单电路，R₂的阻值：
R₂＝

＝

＝2000Ω，
当电加热垫处于保温挡时，R₁与R₂串联，
由P₂＝I²R₂可知，保温状态时电路中的电流：
I_保温＝

＝

＝0.1A，
由欧姆定律可知，此时电路中的总电阻：
R_保温＝

＝

＝2200Ω，
由串联电路的电阻特点可知，R₁的阻值：
R₁＝R_总﹣R₂＝2200Ω﹣2000Ω＝200Ω。
答：（1）吸尘器工作10min消耗的电能是6.6×10⁵J；
（2）可以接入该电吹风机；
（3）R₁的阻值为200Ω。

[点评]

本题考查了"电功与电能的计算，电功率的综合计算，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

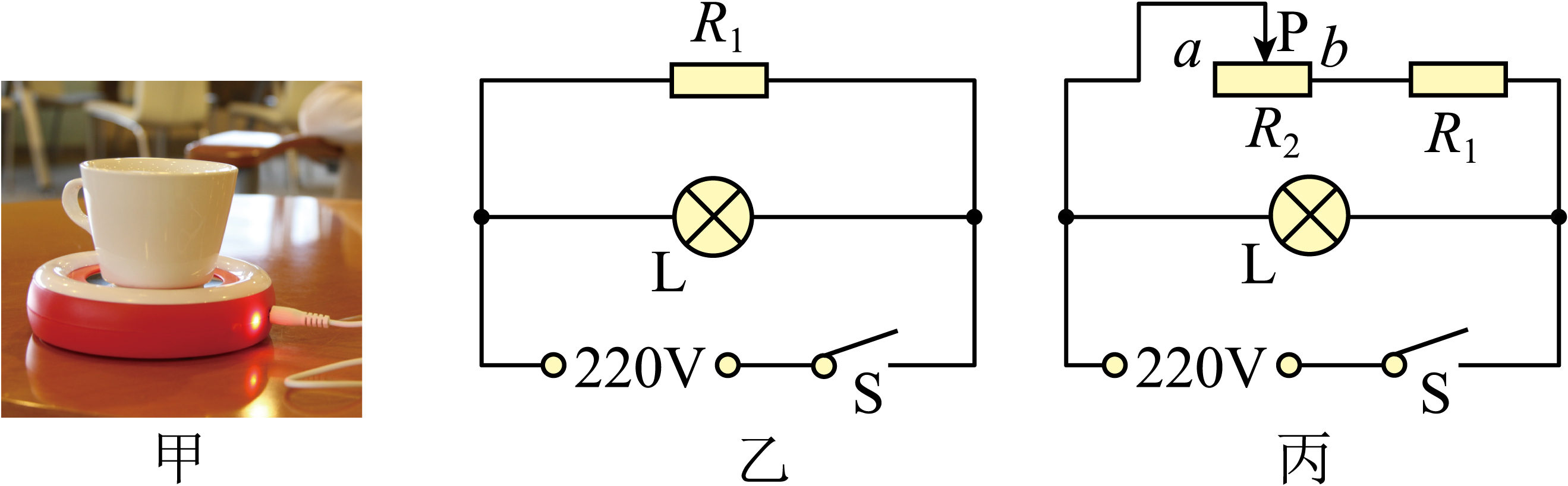

188102. （2024•爱知中学•二模）中国茶文化源远流长，如图甲是某款工夫茶保温碟。电路原理如图乙所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温；L为电功率忽略不计的电源指示灯。求：
$德优题库$
（1）流过发热体的电流和发热体电阻；
（2）当实际电压为198V时，发热体工作100s消耗的电能；
（3）为了适应不同品种茶汤的保温需求，小郑对原电路进行了改造（如图丙），移动滑片可以连续调节发热体的电功率，最低可调至R₁额定功率的四分之一，则滑动变阻器R₂的最大阻值是多少？

共享时间:2024-03-17 难度:3 相似度:1.67

解析

纠错

下载

组卷

19078. （2017•西工大附中•模拟）电动自行车越来越受到人们的青睐，不少人用电动自行车替代了摩托车，电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动机供电，电动机为车提供动力。下表是某品牌电动自行车的一些主要技术参数：

最高车速	≤30km/h	额定电压	36V
蓄电池	36V10Ah	最大骑行噪声	≤62dB
质量	40kg	电动机效率	75%

若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取g＝10N/kg，求：
（1）该蓄电池充满一次电至少需要消耗电能　　kW•h。
（2）行驶过程中每个轮胎与地面的接触面积为0.005m²，试计算行驶过程中地面受到的压强是多大？
（3）行驶10分钟，电动机对自行车做的功。
（4）通过电动机线圈的电流。（计算结果保留一位小数）

共享时间:2017-03-05 难度:4 相似度:1

解析

纠错

下载

组卷

184278. （2023•经开一中•九上期末） $德优题库$ 如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

共享时间:2023-02-12 难度:2 相似度:1

解析

纠错

下载

组卷

187300. （2025•铁一中学•二模） $德优题库$ 小华家买了一个家用电吹风，其简化电路如图，主要技术参数如下表，电吹风在额定电压下工作，求：
（1）电热丝工作时的电阻是多大？
（2）电吹风吹冷风时，通过电动机的电流是多大？
（3）电吹风内电动机的电阻是11Ω，电吹风吹冷风5min,电动机电阻产生的热量是多少？

额定功率	热风时：990W
额定功率	冷风时：110W
额定电压	220V

共享时间:2025-03-21 难度:2 相似度:1

解析

纠错

下载

组卷

188512. （2019•西工大附中•四模） $德优题库$ 如图是某型号电动轮椅工作原理示意图。开关S₁和S₂由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，R₂的阻值为10Ω，电动机的额定功率为100W，额定电压为24V．请解答下列问题：
（1）当开关S₁和S₂同时接时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的能够改变。
（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少？
（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s,若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？

共享时间:2019-04-21 难度:3 相似度:0.83

解析

纠错

下载

组卷

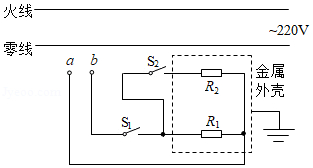

19897. （2021•陕西省•真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R₁为下盘电热丝，R₂为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。

（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R₁的阻值是多大？

共享时间:2021-07-12 难度:4 相似度:0.75

解析

纠错

下载

组卷

187110. （2025•西工大附中•一模） $德优题库$ 作为2024年全国两会中强调的“新质生产力”之一的氢能，发展势头迅猛。氢燃料电池汽车或将成为新能源汽车行业的风向标，它的工作原理是使氢或含氢物质与空气中的氧在燃料电池中反应以产生电力，再以电力推动电动机，由电动机推动车辆行驶，如图是国产“氢能源”汽车，加氢3分钟续航可达一千公里，其部分参数如下表。当汽车启动或者低速行驶时由蓄电池组向驱动电机供电；当中速行驶或者蓄电池组电量过低时，氢燃料电池开始工作，既向驱动电机供电，同时又给蓄电池组进行充电；当汽车高速行驶时，氢燃料电池和蓄电池组同时向驱动电机供电。

汽车核载质量	100kg
蓄电池最大容量	30kW?h
氢燃料电池效率	75%
蓄电池充电放电效率	80%

（1）蓄电池在充电时相当于一个（选填“电源”或“用电器”）。
（2）某次测试中，核载质量的汽车以30km/h的速度匀速行驶了2.28h,消耗氢气1.6kg。假设氢能源发电时消耗的化学能与等质量氢气完全燃烧放出的热量相同。已知汽车测试过程中的平均阻力为1000N，蓄电池储电量由最大容量的40%增加到80%。（q_氢=1.4×10⁸J/kg）
①汽车在测试阶段行驶的路程是多少？
②为了给蓄电池充电，氢燃料电池向蓄电池提供的电能是多少？
③驱动电机的效率是多少？

共享时间:2025-03-07 难度:5 相似度:0.7

解析

纠错

下载

组卷
