199572. （2023•唐南中学•三模）如图甲是风能、光能互补路灯。它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，LED（发光二极管）灯照明，照明灯由图乙所示装置控制通断。
$德优题库$
（1）如表是亮度相当的两种灯的相关数据。要使该路灯总发光效果相当于1200W白炽灯，它应由只LED灯联而成。这种灯优点是（写一点即可）。

	一只LED灯	一只白炽灯
额定电压	24V	220V
额定功率	12W	100W

（2）当风速为5m/s时，风力发电机的输出功率为40W，在这种风速下，持续光照10h,蓄电池的电能增加了5.76×10⁶J，在这个过程中太阳能电池板发电的平均输出功率是 W。
（3）对于风光互补路灯上的风力发电机和太阳能电池板，下列说法正确的是。
A.当无风时，风力发电机和太阳能电池板均没有内能
B.当夜晚气温为0℃时，风力发电机和太阳能电池板均没有内能
C.白天，太阳能电池板产生的电能转化成化学能储存在蓄电池里
D.夜晚有风时，风力发电产生的电能储存在蓄电池里

共享时间:2023-04-13 难度:4

纠错

下载

相似

组卷白板

[考点]

能量的转化与转移，太阳能的转化，太阳能的利用，电功率的综合计算，

[校正]

[答案]

（1）12；并；节能、环保；（2）120；（3）C。

[解析]

解：（1）12W的发光二极管与100W的白炽灯泡亮度相当；所以12只发光二极管正常发光效果与1200W的白炽灯泡亮度相当，这12只发光二极管正常发光，所以它们并联。
12W的发光二极管与100W的白炽灯泡亮度相当，所以这种发光二极管电能转化成光能的效率高；同时它利用了风能和太阳能这些新能源，这些新能源非常环保。
（2）蓄电池的电能增加了5.76×10⁶J，
由P＝

得，风力发电机发电为：
W_电机＝P_电机t＝40W×10×3600s＝1.44×10⁶J；
太阳能电池板发电：
W_太阳能＝W﹣W_电机＝5.76×10⁶J﹣1.44×10⁶J＝4.32×10⁶J；
所以发电功率：P′＝

＝

＝120W；
（3）AB、一切物体都有内能，所以当无风时和当温为0℃时，都有内能，故AB错误；
C、白天太阳能电池板产生的电能转化成化学能储存在蓄电池里，故C正确；
D、夜晚有风时，风力发电产生的电能用来照明和储存在蓄电池里，故D错误。
故选：C。
故答案为：（1）12；并；节能、环保；（2）120；（3）C。

[点评]

本题考查了"能量的转化与转移，太阳能的转化，太阳能的利用，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184371. （2023•交大附中•九上期末）某研究小组查阅资料可知：用两种不同金属两端连接组成的闭合回路中，如果使两个触点的温度不同，则在回路中将出现电流。研究小组依据上述知识，制作了一个“蜡烛电厂”。如图甲，蜡烛电厂分为蜡烛、装置和用电器三个部分，其中装置部分有铁丝A（中间接入了灯泡和电流表）、铜丝B、水冷装置C，铁丝、铜丝的两端紧密相连。点燃蜡烛，小量程电流表指针偏转。他们对蜡烛电厂的发电效率进行了研究。蜡烛、装置、用电器三部分的效率分别为η₁、η₂、η₃，并且重点研究了输出功率与两端的温度差、接入电路的用电器的电阻这两个因素的关系，根据实验数据绘制出如图乙所示图像。
$德优题库$
（1）此蜡烛电厂的电能是由蜡烛燃烧后的        能转化而来的。
（2）若其它条件不变，将图中的铁丝换成铜丝，电路中将        （选填“有”或“无”）电流产生。
（3）根据三部分的效率，可知此蜡烛电厂的发电总效率η=       。
（4）根据图像可以看出：温差一定时，输出功率随电阻的增大        ；温差因素对而输出功率的影响规律是        。
（5）根据上述探究，选择合适的两种金属和电流表组成电路，可以把温度信号转换成电信号，利用这种性质可以制成        。（写出它的一种应用）

共享时间:2023-02-02 难度:2 相似度:0.75

解析

纠错

下载

组卷白板

194267. （2024•交大附中•五模） $德优题库$ 完成下列填空。
（1）图1中凸透镜的焦距为 cm。
（2）如图2所示，将红墨水同时滴在冷水和热水中，发现红墨水在热水中扩散快，间接证实了分子的无规则运动的速度与有关。

共享时间:2024-05-04 难度:2 相似度:0.75

解析

纠错

下载

组卷白板

228653. （2024•高新一中•九上期中）创新小组同学在调研“太阳能使用情况”的综合实践活动中发现，不同型号的太阳能热水器水温上升快慢情况不一样，由此对水温上升快慢的影响因素进行了三种猜想：
猜想1：水量的多少；
猜想2：太阳光照时间：
猜想3：水受到的光照面积（简称受光面积）。
$德优题库$

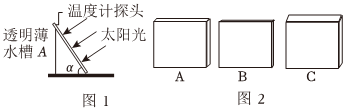

（1）在研究猜想1时，小明利用如图1所示的装置，分别在玻璃水槽中装入不同质量的水，发现照射时间相同时，水质量越大，水温变化越慢。这样的操作过程（选填“合理”或“不合理”），理由是。
