188465. （2021•铁一中学•三模）如图甲，是某品牌全自动洗碗机，它的外表是金属外壳。该洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。水的比热容为4.2×10³J/（kg?℃），设水箱中水的初温为20℃，加热时产生的热量全部被水吸收。
$德优题库$
（1）为了安全，该洗碗机应选用图乙中（选填：“上”或“下”）插座。图丙为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水自动加热功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，的功能。
（2）图丁为该洗碗机某次正常工作时的P-t图像，求R的阻值多大？（不计水的电阻）。
（3）某家庭每天洗碗2次，若人工洗碗一次用水20kg,则改用该洗碗机洗碗，该家庭一年（按300天）可节水多少kg？
（4）该款洗碗机一次正常工作（如图丁）后，碗总是湿漉漉的，很长时间干不了，很容易滋生细菌。请你针对这一缺陷，加装一个电路，使一次正常工作后，能在较短时间内将碗烘干，请将加装后的电路补充完整。（必要时可在符号旁边注明装置名称）
$德优题库$

共享时间:2021-04-10 难度:5

纠错

下载

相似

组卷白板

[考点]

应用欧姆定律设计电路图，电功率的综合计算，电热的综合计算，插座的构造与工作方式，三线插头和三孔插座的好处，

[校正]

[答案]

（1）下；自动停止加热；（2）R的阻值为60.5Ω；（3）改用该洗碗机洗碗，该家庭一年（按300天）可节水7200kg；（4）

。

[解析]

解：（1）①由图甲可知，洗碗机有金属外壳，应使用三线插头和图乙下插座，正确连接后，即使外壳带电也会导入大地，不会使人触电发生危险；
②水是导体，当水箱注满水时会自动加热，当加热过程中意外排水或排水阀没有关好时，会造成电路断路，自动停止加热；
（2）由图丁可知，该洗碗机正常加热时的功率P＝800W，不计水的电阻，
由P＝UI＝

可得，发热电阻的阻值：R＝

＝

＝60.5Ω；
（3）由图乙可知，加热时间t_加热＝22min﹣1min＝21min＝1260s，
加热时产生的热量Q＝W＝Pt_加热＝800W×1260s＝1.008×10⁶J，
由加热时产生的热量全部被水吸收可知，水吸收的热量Q_吸＝W＝1.008×10⁶J，
由Q_吸＝cm（t﹣t₀）可得，洗碗机一次洗碗用水的质量m＝

＝

＝8kg，
人工洗碗一次用水20kg，改用该选碗机洗碗一次用水8kg，
则该家庭一年（按300天）可节约水的质量m_总＝（20kg﹣8kg）×2×300＝7200kg；
（4）要使在较短时间内将碗烘干，应提高碗内残留水温度的同时加快空气的流动，电路应有加热的电热丝和吹风的电动机，如下图所示：

故答案为：（1）下；自动停止加热；（2）R的阻值为60.5Ω；（3）改用该洗碗机洗碗，该家庭一年（按300天）可节水7200kg；（4）电路图如上图所示。

[点评]

本题考查了"应用欧姆定律设计电路图，电功率的综合计算，电热的综合计算，插座的构造与工作方式，三线插头和三孔插座的好处，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

201058. （2022•西工大附中•四模） $德优题库$ 小泽家有一新型的电热足浴器如图。其铭牌上的部分信息如下。
（1）求电热足浴器正常工作时的电阻；

额定电压	220V
额定功率	1210W
容积	7L

（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；
（3）若此足浴器在额定电压下使用，需500s才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率；（计算结果精确到0.1%）
（4）小泽家安装的电能表如图所示。某次小泽断开家中的其他用电器，让电热足浴器单独工作，在1min内电能表的转盘转过50r,求此时该足浴器两端的实际电压。

共享时间:2022-04-27 难度:2 相似度:0.7

解析

纠错

下载

组卷白板

184371. （2023•交大附中•九上期末）某研究小组查阅资料可知：用两种不同金属两端连接组成的闭合回路中，如果使两个触点的温度不同，则在回路中将出现电流。研究小组依据上述知识，制作了一个“蜡烛电厂”。如图甲，蜡烛电厂分为蜡烛、装置和用电器三个部分，其中装置部分有铁丝A（中间接入了灯泡和电流表）、铜丝B、水冷装置C，铁丝、铜丝的两端紧密相连。点燃蜡烛，小量程电流表指针偏转。他们对蜡烛电厂的发电效率进行了研究。蜡烛、装置、用电器三部分的效率分别为η₁、η₂、η₃，并且重点研究了输出功率与两端的温度差、接入电路的用电器的电阻这两个因素的关系，根据实验数据绘制出如图乙所示图像。
$德优题库$
（1）此蜡烛电厂的电能是由蜡烛燃烧后的        能转化而来的。
（2）若其它条件不变，将图中的铁丝换成铜丝，电路中将        （选填“有”或“无”）电流产生。
（3）根据三部分的效率，可知此蜡烛电厂的发电总效率η=       。
（4）根据图像可以看出：温差一定时，输出功率随电阻的增大        ；温差因素对而输出功率的影响规律是        。
（5）根据上述探究，选择合适的两种金属和电流表组成电路，可以把温度信号转换成电信号，利用这种性质可以制成        。（写出它的一种应用）

共享时间:2023-02-02 难度:2 相似度:0.7

解析

纠错

下载

组卷白板

194267. （2024•交大附中•五模） $德优题库$ 完成下列填空。
（1）图1中凸透镜的焦距为 cm。
（2）如图2所示，将红墨水同时滴在冷水和热水中，发现红墨水在热水中扩散快，间接证实了分子的无规则运动的速度与有关。

共享时间:2024-05-04 难度:2 相似度:0.7

解析

纠错

下载

组卷白板

199835. （2023•铁一中学•八模）某小组在“设计一个模拟调光灯”的活动中，现提供以下器材：直流电源（电压为4V）、电流表、电压表、小灯泡（2.5V、0.3A）、灯座、开关、导线、多种规格的定值电阻、多种铅笔芯、金属回形针。设计要求：灯泡的亮度能在较大范围内连续调节且不能被烧坏。
（1）金属回形针可在铅笔芯上来回滑动，设计电路时可将铅笔芯与金属回形针的组合视为       。
（2）为了电路安全，需要从下列选项中选取一个合适的定值电阻作为保护电阻（       ）
A.5Ω B.15Ω C.25Ω D.50Ω
（3）如图甲所示为设计电路的一部分，请在虚线框内将电路图补充完整。
（4）连接好电路，闭合开关，无论怎样移动金属回形针，灯泡亮度的变化都很小，造成该现象的原因：       。
（5）重新调整好电路，闭合开关，移动金属回形针，可实现灯泡的亮度有较大变化。当电压表示数U=2.0V时，电流表的示数I如图乙所示，I=       A．小灯泡消耗的实际功率P=       W． $德优题库$

共享时间:2023-06-10 难度:3 相似度:0.53

解析

纠错

下载

组卷白板

207429. （2020•西工大附中•二模）在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
（1）如果小灯泡的额定功率小于1W，电流表的量程应选       A为宜。
（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）．要求当滑动变阻器的滑片向右移动时，电流表示数增大。
$德优题库$
（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图乙），根据图像提供的信息，计算出小灯泡的额定功率为       W，小灯泡灯丝电阻随电压的增大而       （填“增大”、“减小”或“不变”）。
（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处       （写出一种即可）。

共享时间:2020-03-21 难度:3 相似度:0.53

解析

纠错

下载

组卷白板

184347. （2023•交大附中•九上期末）风能是一种低碳、清洁的能源，风力发电是一种重要的发电手段，我国的风力发电技术世界领先。小明利用如图1所示的风力发电实验装置进行探究，他猜想风力发电机的发电功率可能与风速大小、扇叶数量、扇叶形状、扇叶与风向的夹角等因素有关。
（1）空气流动形成了风，小明分析：一定质量的空气，风速越，空气的机械能越大，通过风力发电机可转化的电能越多。
（2）如图2为实验装置示意图和电路图。实验时，将风力发电实验装置放在水平工作台上，出风口正对发电机扇叶吹风，扇叶转动带动发电机工作。在风力发电机外部接入定值电阻、电压表和电流表，通过测量电阻两端电压和电路中电流的大小，可反映出发电机的发电功率大小。如图3为扇叶与风向的夹角θ的示意图。
$德优题库$
（3）控制风机出口风速一定，保持风机与发电机扇叶之间不变，分别改变发电机的扇叶数量、扇叶形状、扇叶与风向的夹角θ，观察各种情况下工作电路中电压表、电流表示数并记录在表中。

扇叶与风向的夹角θ	三片				四片
	4cm直扇叶		4cun弧形扇叶		4cm直扇叶		4cm弧形扇叶
	电压U/V	电流I/A	电压U/V	电流I/A	电压U/V	电流I/A	电压U/V	电流I/A
15°	0	0	0.6	0.06	0	0	1.0	0.10
30°	0	0	1.1	0.12	0.4	0.04	1.5	0.16
45°	1.3	0.14	2.0	0.20	1.5	0.16	2.2	0.22
60°	1.0	0.10	1.2	0.13	1.3	0.12	1.6	0.16
75°	0	0	0.7	0.07	0.8	0.08	1.2	0.12

（4）分析表中的实验数据可知：①当风速、夹角θ、扇叶形状一定时，片扇叶的风力发电机发电功率较大。②其他条件相同时，当夹角是时，发电机的发电功率最大；四片扇叶时，电阻R的最大功率为 W。
（5）小明查阅资料了解到，在实际应用中，大型风力发电机的扇叶长达40m以上，由此他分析，风力一定时，可利用空间区域越大，蕴含的风能越多，因此风力发电机的发电功率还可能与有关。要更好的利用风能，扇叶必须安装在较高位置，为了减小塔架所受的压力，你认为制作扇叶的材料应具备哪些物理属性：。（写出一条即可）

共享时间:2023-02-03 难度:3 相似度:0.53

解析

纠错

下载

组卷白板

200827. （2022•高新一中•二模） $德优题库$ 图1是小明家安装的电能表，根据表上的参数可知，小明家电路中允许同时接入的用电器总功率不能超过 W。图2分别是他家上月初和本月初电能表的示数，则他家上月用电 kW?h。

共享时间:2022-03-28 难度:3 相似度:0.53

解析

纠错

下载

组卷白板

199975. （2023•庆安中学•三模） $德优题库$ 如图所示是小李家的电能表，她家所使用的用电器总功率不能超过 W。将一台额定功率为880W的电暖气单独接入电路中，正常工作30min,电能表的转盘转了转。

共享时间:2023-04-09 难度:3 相似度:0.53

解析

纠错

下载

组卷白板

199572. （2023•唐南中学•三模）如图甲是风能、光能互补路灯。它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，LED（发光二极管）灯照明，照明灯由图乙所示装置控制通断。
$德优题库$
（1）如表是亮度相当的两种灯的相关数据。要使该路灯总发光效果相当于1200W白炽灯，它应由只LED灯联而成。这种灯优点是（写一点即可）。

	一只LED灯	一只白炽灯
额定电压	24V	220V
额定功率	12W	100W

（2）当风速为5m/s时，风力发电机的输出功率为40W，在这种风速下，持续光照10h,蓄电池的电能增加了5.76×10⁶J，在这个过程中太阳能电池板发电的平均输出功率是 W。
（3）对于风光互补路灯上的风力发电机和太阳能电池板，下列说法正确的是。
A.当无风时，风力发电机和太阳能电池板均没有内能
B.当夜晚气温为0℃时，风力发电机和太阳能电池板均没有内能
C.白天，太阳能电池板产生的电能转化成化学能储存在蓄电池里
D.夜晚有风时，风力发电产生的电能储存在蓄电池里

共享时间:2023-04-13 难度:4 相似度:0.45

解析

纠错

下载

组卷白板

207017. （2021•莲湖区•二模）为了确保抗击“新冠肺炎”的成果，学校采取了一系列防控措施，如用消毒灯对餐具进行消毒、用过氧乙酸溶液熏蒸对教室内的空气进行消毒、用热成像技术测量同学们的体温等。
$德优题库$
（1）上述防控措施中涉及的物理知识，如：热成像技术测体温利用的是        （选填“红外线”或“紫外线”）；我们能闻到过氧乙酸溶液的气味，说明分子在不停地做        。
（2）若教室用过氧乙酸溶液进行熏蒸消毒，按照消毒的有关要求，过氧乙酸在空气中的浓度必须大于0.1g/m³才能达到消毒要求。小明为了测出教室中过氧乙酸气体的浓度，设计了“过氧乙酸气体浓度测试仪“，如图-1所示，这是其简化的工作电路。已知电源电压恒定为6V，定值电阻的阻值R₀=10Ω，图中过氧乙酸气体传感器R_t的阻值随过氧乙酸气体浓度的变化关系如图-2所示，电压表示数的变化对应了不同的过氧乙酸气体浓度。电压表的量程为0～3V（电压表的“0”刻度线在表盘的左端）。
①当电压表的示数为2V时，被测教室内过氧乙酸气体的浓度值是        g/m³；该检测仪能测量过氧乙酸气体的最大浓度值是        g/m³；
②当电路消耗的总功率为0.72W时，教室内过氧乙酸气体的浓度        （选填“达到”或“没有达到”）消毒要求；
③若按照“相邻两条浓度的刻度线表示浓度的变化量相同”的规则将电压表改为过氧乙酸气体的浓度表，则改装后的浓度表的表盘从左向右刻度线将        （选填“越来越密”、“越来越疏”或“疏密相同”）。

共享时间:2021-03-26 难度:4 相似度:0.45

解析

纠错

下载

组卷白板

200268. （2023•西工大附中•一模）（1）图1中刻度尺测量的物体长度为        cm；
$德优题库$
（2）用与毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔张开，如图2所示，这两片金属箔带        种电荷（选填“同”或“异”）；
（3）体温计是根据液体的热胀冷缩性质制成，图3中的体温计示数是        ℃；
（4）探究家庭电路特点时，小明将电水壶插头连接在如图4所示的三孔插座上，电水壶正常工作，同时电水壶金属外壳与        相连。

共享时间:2023-03-08 难度:5 相似度:0.4

解析

纠错

下载

组卷白板

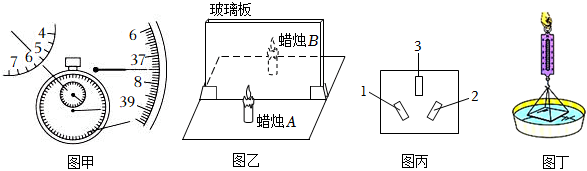

193517. （2024•高新一中•六模）请完成以下填空：
