试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
如图所示，水平光滑的地面有一个匀速运动的小车，轻质弹簧的一端固定在小车左挡板上，另一端固定在物块上。物块和小车相对静止，小车上表面粗糙，弹簧处于伸长状态。下列说法正确的是（ ）
A.小车所受合外力向右
B.小车一定受向右的摩擦力
C.物块一定受小车向右的摩擦力
D.物块和小车整个系统所受合外力的冲量向右

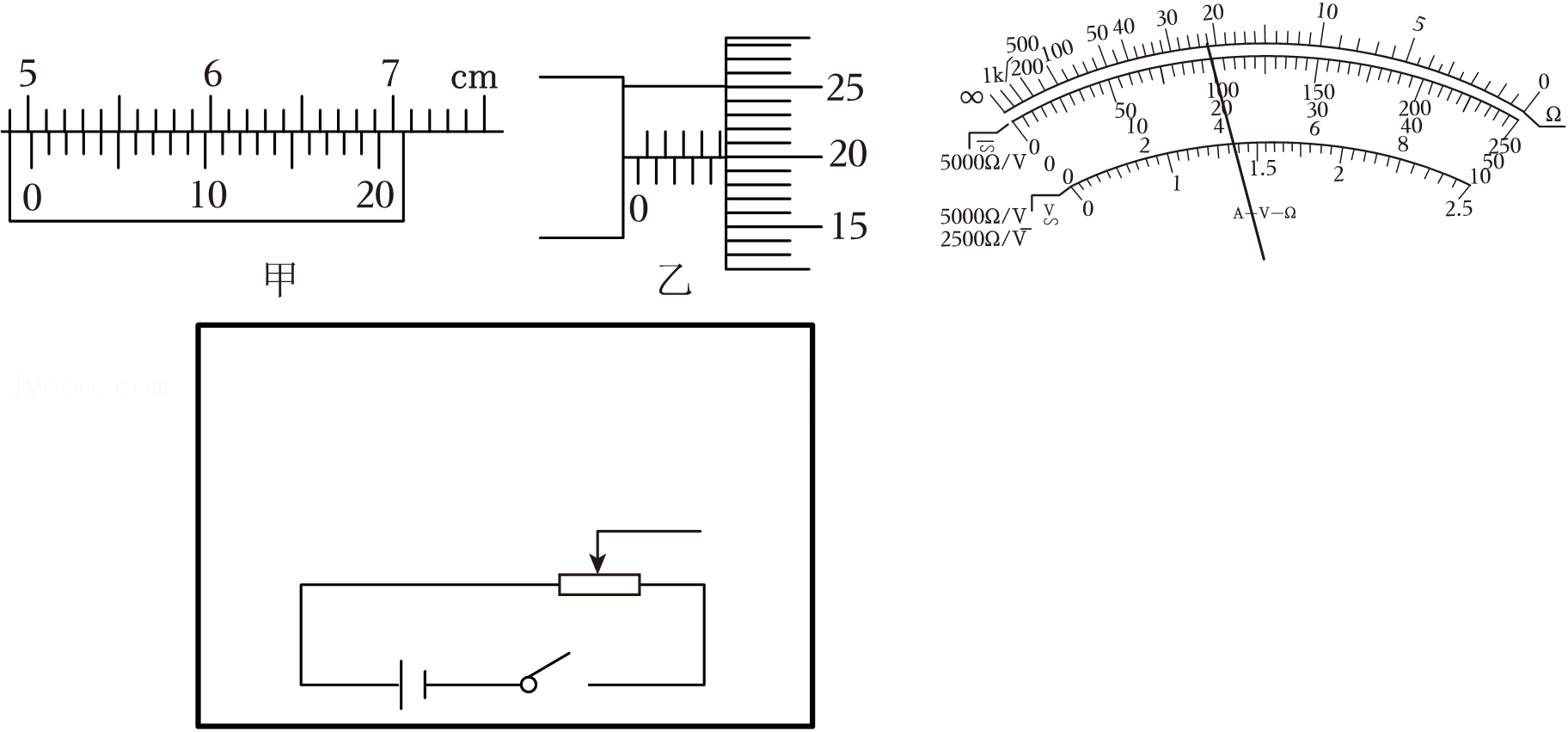

一多用电表的表盘如图所示，某同学用此表测阻值大概为150Ω的定值电阻，他应将选择开关旋到（ ）
中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。结合上述材料，下列说法不正确的是（ ）
A.地理南、北极与地磁场的南、北极不重合
B.地球表面任意位置的地磁偏角有相同的数值
C.地球内部也存在磁场，地磁南极在地理北极附近
D.地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
某学校创建绿色校园，新装了一批节能灯，如图甲所示，该路灯通过光控开关实现自动控制；电灯的亮度可自动随周围环境的亮度改变而改变。图乙为其内部电路简化原理图，电源电动势为E，内阻为r,RL为光敏电阻（光照强度增加时，其电阻值减小）。现减小光照强度，则下列判断不正确的是（ ）
A.电源的效率变大
B.A灯和B灯都变亮
C.R0两端电压变小
D.电源内部发热的功率不变
A.线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大
B.与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场
C.铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置
D.乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动
如图甲所示，粗糙水平面上固定一长直导线，其左侧放置一个正方形的金属线框（俯视图），现导线中通以如图乙所示的电流，线框始终保持静止状态，规定导线中电流方向向下为正，在0～2t0时间内，则（ ）
A.线框中感应电流先沿逆时针方向后沿顺时针方向
B.线框先有扩张趋势后有收缩趋势
C.线框中感应电流先减小后增大
D.线框受到的静摩擦力方向始终向左
A.
|
B. |
C.
|
D.
|

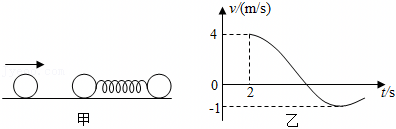

（x为弹簧的形变量），整个运动过程中弹簧始终在弹性限度内。下列判断正确的是（ ）
A.碰后球B的速度为零时弹簧长度最短
B.碰后球B的速度为零时球C的加速度为零
C.碰后运动过程中，小球B加速度的最大值为20m/s2
D.碰后运动过程中，小球B加速度的最大值为30m/s2
如图所示，边长为2L的等边三角形abc区域内部存在垂直纸面向里的匀强磁场，a为x轴的坐标原点。一个长为
A.
|
B.
|
C.
|
D.
|
某闭合线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过它的磁通量Φ随时间t的变化规律如图所示。则下列说法正确的是（ ）
A.t1时刻，穿过线圈磁通量的变化率最大
B.t2时刻，线圈中电流方向改变
C.从t1到t3时刻，线圈中电流先增大再减小
D.若线圈的转速增大为原来的2倍，则线圈中感应电流的电功率将变为原来的4倍
如图所示，理想变压器原线圈输电线上接有定值电阻R，AB端接正弦交流电，副线圈上接有两个相同的灯泡L1和L2。开始时，电键K断开。当K接通时（ ）
A.副线圈两端的输出电压减小
B.副线圈的输出电流减小
C.灯泡L1消耗的功率变大
D.原线圈中的电流增大
A.可以经过圆形边界的粒子的速率最大值为
B.可以经过圆形边界的粒子的速率最小值为
C.速率为v的粒子在Ⅰ区域的运动时间为
D.速率为v的粒子在Ⅱ区域的运动时间为
，电压表应选 ，电流表应选 ，滑动变阻器应选 （填器材代号），并根据你选择的器材，请在线框内补全实验电路图。

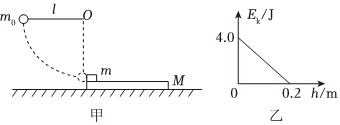

如图甲所示，放在水平地面上的足够长的木板质量M=2kg,木板左端放一质量m=1.0kg的滑块（可视为质点），已知地面和木板间的动摩擦因数μ1=0.1；滑块和木板间的动摩擦因数μ2=0.4，滑块的正上方有一悬点O，通过长l=1.25m的轻绳吊一质量m0=2.0kg的小球。现将小球拉至与O点处于同一水平面，由静止释放，小球摆至最低点时与滑块发生正碰（即两物体在同一直线上碰撞），且小球与滑块只碰一次，小球碰后的动能与其向上摆动高度的关系如图乙所示，重力加速度g取10m/s2。求：
如图所示，在纸面内两直角边长均为L的三角形MNP区域内（不含边界）。有磁感应强度大小为B、方向垂直纸面向里的匀强磁场，一质量为m、电荷量为q的带负电粒于从PM边的中点A平行PN边射入MNP区域，不计粒子受到的重力。求：
如图所示，一小型发电机内有N=100匝矩形线圈，线圈面积S=100cm2，线圈电阻r=20Ω。在外力作用下矩形线圈在B=0.1T的匀强磁场中，以恒定的转速n=50r/s绕垂直于磁场方向的固定轴OO'匀速转动，发电机线圈两端与R=80Ω的电阻构成闭合回路。从图中所示时刻开始计时，求：
