161392. （2023•西安中学•高二上期末）某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ，步骤如下：

（1）游标卡尺测量其长度如图甲所示，可知其长度为L＝　        　 mm；
（2）用螺旋测微器测量其直径如图乙所示，可知其直径为D＝　        　 mm；
（3）选用多用电表的电阻“×1”挡粗测电阻，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为　     　 Ω。
（4）为更精确地测量其电阻，可供选择的器材如下：
电流表A₁量程300mA，内阻约为2Ω；
电流表A₂量程150mA，内阻约为10Ω；
电压表V₁量程1V，内阻为1000Ω；
电压表V₂量程15V，内阻约为3000Ω；
定值电阻阻值R₀＝2000Ω；
滑动变阻器R₁最大阻值为5Ω；
滑动变阻器R₂最大阻值为1000Ω；
电源E（电动势约为4V，内阻r约为1Ω）
开关，导线若干。
为了使测量尽量准确，测量时电表读数不得小于其量程的

，电压表应选　　，电流表应选　　，滑动变阻器应选　　（填器材代号），并根据你选择的器材，请在线框内补全实验电路图。
（5）连接电路，测得电压表读数为U，电流表读数为I，则电阻率的表达式为ρ＝　　（用题中所给物理量符号U、I、L、D表示，忽略电压表内阻造成的误差）。

共享时间:2023-02-20 难度:4

纠错

下载

相似

组卷

[考点]

游标卡尺的使用与读数，螺旋测微器的使用与读数，导体电阻率的测量，练习使用多用电表（实验），

[答案]

（1）50.15；（2）4.700；（3）22；（4）V₁；A₂；R₁；实验电路图如上图所示；（5）

。

[解析]

解：（1）由图甲所示可知，游标卡尺的精度是0.05mm，游标卡尺示数为50mm+3×0.05mm＝50.15mm。
（2）由图乙所示可知，其精度是0.01mm，读数为4.5mm+20.0×0.01mm＝4.700mm。
（3）用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×1Ω＝22Ω。
（4）电源电动势为4V，电压表V₂的量程太大，为减测量误差，不能V₂测电压，直接使用电压表V₁量程太小，可以把电压表V₁与定值电阻R₀串联，增大其量程进行实验，故电压表选择V₁；流过待测电阻的最大电流约为I＝

A≈0.18A＝180mA，所以电流表选A₂；

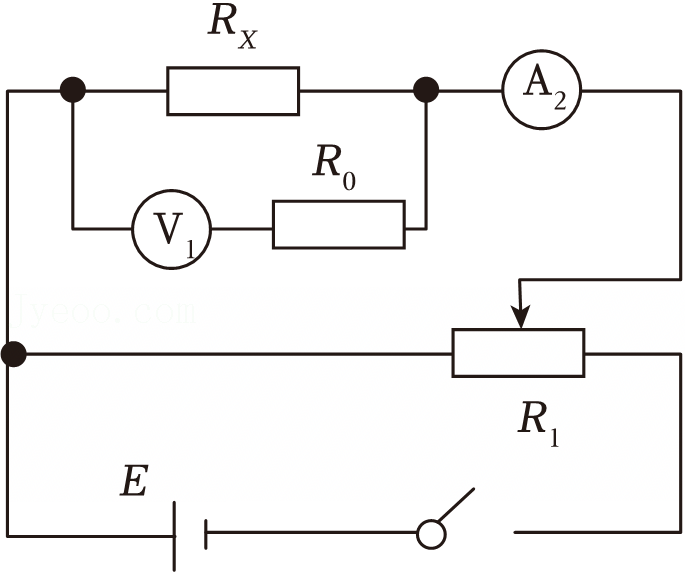

滑动变阻器采用分压接法，为方便实验操作，滑动变阻器应选R₁．为准确测量电阻阻值，应测多组实验数据，滑动变阻器可以采用分压接法，由于待测电阻阻值接近电流表内阻，所以采用电流表外接法；实验电路图如图所示：

（5）电压表V₁内阻为1000Ω，定值电阻阻值R₀＝2000Ω，由串联电路特点可知，当电压表示数为U时，定值电阻两端电压为2U，待测电阻两端电压为3U，由欧姆定律可知，待测电阻阻值R_x＝

，由电阻定律得：R_x＝

，解得：ρ＝

故答案为：（1）50.15；（2）4.700；（3）22；（4）V₁；A₂；R₁；实验电路图如上图所示；（5）

。

[点评]

本题考查了"游标卡尺的使用与读数，螺旋测微器的使用与读数，导体电阻率的测量，练习使用多用电表（实验），"，属于"综合题"，熟悉题型是解题的关键。
