161390. （2023•西安中学•高二上期末）如图所示中的游标卡尺的示数是 cm,螺旋测微器的示数是 mm。
$德优题库$

共享时间:2023-02-20 难度:2

纠错

下载

相似

组卷

[考点]

游标卡尺的使用与读数，螺旋测微器的使用与读数，

[答案]

10.020；4.487

[解析]

解：该游标卡尺的精度值是0.05mm，游标卡尺的固定刻度读数为100mm，游标读数为0.05×4mm＝0.20mm，所以最终读数为100mm+0.20mm＝100.20mm＝10.020cm；
螺旋测微器的固定刻度读数为4mm，可动刻度读数为0.01×48.7mm＝0.487mm，所以最终读数为4mm+0.487mm＝4.487mm；
故答案为：10.020；4.487。

[点评]

本题考查了"游标卡尺的使用与读数，螺旋测微器的使用与读数，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

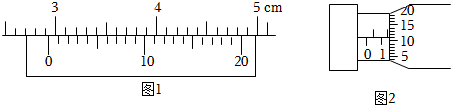

162942. （2021•西安一中•高二上期中）游标卡尺读数为 mm、螺旋测微器读数 mm。
$德优题库$

共享时间:2021-11-30 难度:2 相似度:2

解析

纠错

下载

组卷

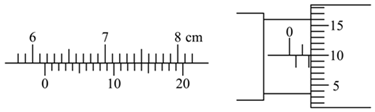

161744. （2022•西安中学•高二上期末）现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．游标卡尺和螺旋测微器的示数如图（1）和图（2）所示．
$德优题库$
（1）由上图读得圆柱体的直径为 mm,长度为 cm.
（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ= 。

共享时间:2022-02-05 难度:3 相似度:1.67

解析

纠错

下载

组卷

161392. （2023•西安中学•高二上期末）某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ，步骤如下：

（1）游标卡尺测量其长度如图甲所示，可知其长度为L＝　        　 mm；
（2）用螺旋测微器测量其直径如图乙所示，可知其直径为D＝　        　 mm；
（3）选用多用电表的电阻“×1”挡粗测电阻，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为　     　 Ω。
（4）为更精确地测量其电阻，可供选择的器材如下：
电流表A₁量程300mA，内阻约为2Ω；
电流表A₂量程150mA，内阻约为10Ω；
电压表V₁量程1V，内阻为1000Ω；
电压表V₂量程15V，内阻约为3000Ω；
定值电阻阻值R₀＝2000Ω；
滑动变阻器R₁最大阻值为5Ω；
滑动变阻器R₂最大阻值为1000Ω；
电源E（电动势约为4V，内阻r约为1Ω）
开关，导线若干。
为了使测量尽量准确，测量时电表读数不得小于其量程的

，电压表应选　　，电流表应选　　，滑动变阻器应选　　（填器材代号），并根据你选择的器材，请在线框内补全实验电路图。
（5）连接电路，测得电压表读数为U，电流表读数为I，则电阻率的表达式为ρ＝　　（用题中所给物理量符号U、I、L、D表示，忽略电压表内阻造成的误差）。

共享时间:2023-02-20 难度:4 相似度:1.5

解析

纠错

下载

组卷

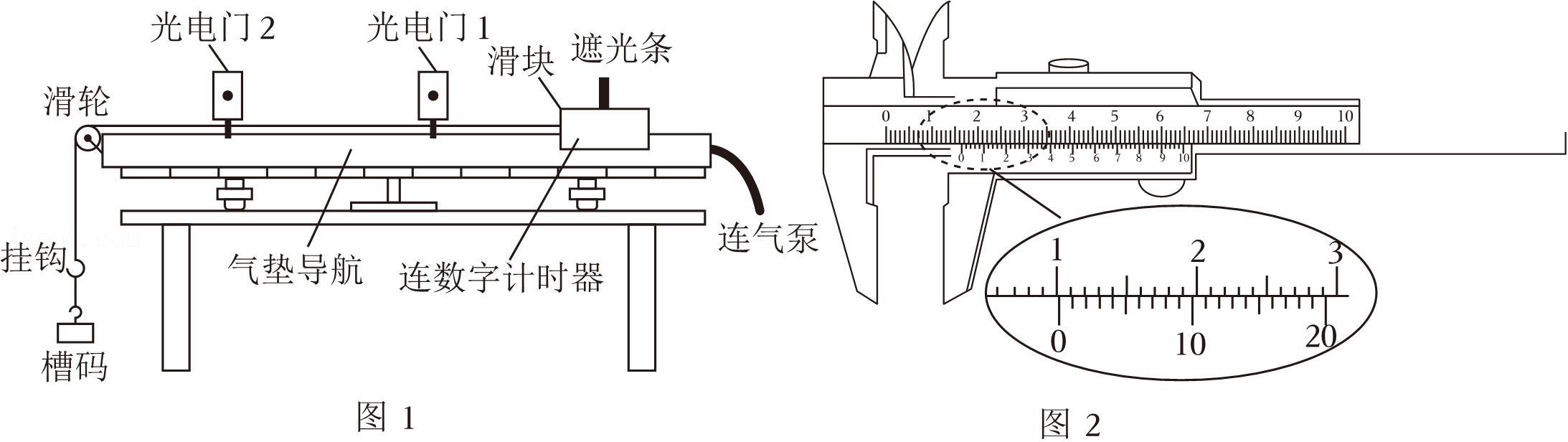

159415. （2024•西安一中•高二下一月）小明利用如图1所示的实验装置验证动量定理。将遮光条安装在滑块上，用天平测出遮光条和滑块的总质量M＝200.0g，槽码和挂钩的总质量m＝50.0g。实验时，将滑块系在绕过定滑轮悬挂有槽码的细线上。滑块由静止释放，数字计时器记录下遮光条通过光电门1和2的遮光时间Δt₁和Δt₂，以及这两次开始遮光的时间间隔Δt，用游标卡尺测出遮光条宽度，计算出滑块经过两光电门速度的变化量Δv。

（1）游标卡尺测量遮光条宽度如图2所示，其宽度d＝　　mm；
（2）打开气泵，待气流稳定后调节气垫导轨，直至看到导轨上的滑块能在短时间内保持静止，其目的是　　；

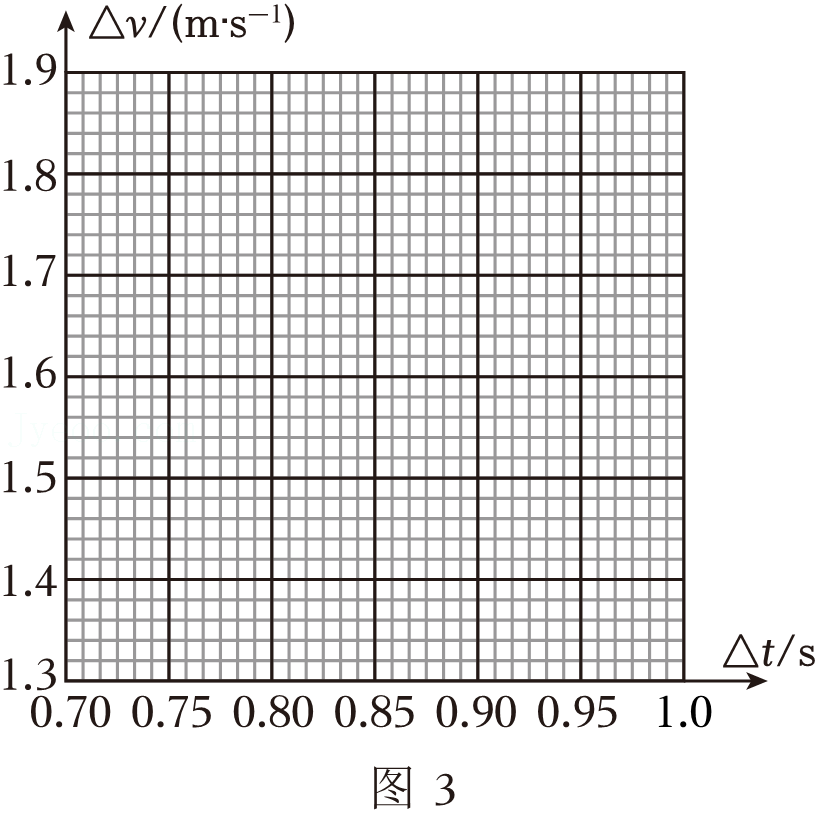

（3）多次改变光电门2的位置进行测量，得到Δt和Δv的数据如表请根据表中数据，在方格纸上作出Δv﹣Δt图线。

Δt/s	0.721	0.790	0.854	0.913	0.968
Δv/（m⋅s^﹣1）	1.38	1.52	1.64	1.75	1.86

（4）查得当地的重力加速度g＝9.80m/s²，根据动量定理，Δv﹣Δt图线斜率的理论值为　　m/s²；
（5）实验结果发现，图线斜率的实验值总小于理论值，产生这一误差的两个可能原因时　　。
A．选用的槽码质量偏小
B．细线与气垫导轨不完全平行
C．每次释放滑块的位置不同
D．实验中Δt的测量值偏大

共享时间:2024-04-19 难度:2 相似度:1

解析

纠错

下载

组卷
