161397. （2023•西安中学•高二上期末） $德优题库$ 如图所示，一小型发电机内有N=100匝矩形线圈，线圈面积S=100cm²，线圈电阻r=20Ω。在外力作用下矩形线圈在B=0.1T的匀强磁场中，以恒定的转速n=50r/s绕垂直于磁场方向的固定轴OO'匀速转动，发电机线圈两端与R=80Ω的电阻构成闭合回路。从图中所示时刻开始计时，求：
（1）线圈转动时产生感应电流瞬时值的表达式；
（2）线圈转过90°角的过程中通过电阻R横截面的电荷量q；
（3）线圈转动10s,整个电路产生的焦耳热Q。取π²=10。

共享时间:2023-02-20 难度:2

纠错

收藏

下载

相似

组卷

[考点]

交流发电机及其产生交变电流的原理，正弦式交变电流的函数表达式及推导，

[答案]

（1）线圈转动时产生感应电流瞬时值的表达式为i＝0.314sin100πt（A）；
（2）线圈转过90°角的过程中通过电阻R横截面的电荷量为1.0×10^﹣3 C；
（3）线圈转动10s，整个电路产生的焦耳热为50J。

[解析]

解：（1）线圈匀速转动时产生的感应电动势的最大值为E_m＝NBSω
其中ω＝2πn
从线圈平面通过中性面时开始计时，产生的瞬时电动势为e＝E_msinωt
根据闭合电路欧姆定律有：i＝

代入数据解得：i＝0.314sin100πt（A）；
（2）设从线圈平面通过中性面时开始，线圈转过90°所用的时间为Δt.
穿过线圈的磁通量的变化量大小为ΔΦ＝BS
线圈中的平均感应电动势为

＝N

通过电阻R的平均电流为

＝

在Δt时间内通过电阻R的电荷量为q＝

•Δt
代入题设数值，可得：q＝1.0×10^﹣3 C
（3）线圈中产生的是正弦式电流，则电动势的有效值为E＝

通过电阻R的电流为 I＝

整个电路产生的焦耳热为 Q＝I²（R+r）t
联立解得Q＝50J．
答：（1）线圈转动时产生感应电流瞬时值的表达式为i＝0.314sin100πt（A）；
（2）线圈转过90°角的过程中通过电阻R横截面的电荷量为1.0×10^﹣3 C；
（3）线圈转动10s，整个电路产生的焦耳热为50J。

[点评]

本题考查了"交流发电机及其产生交变电流的原理，正弦式交变电流的函数表达式及推导，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

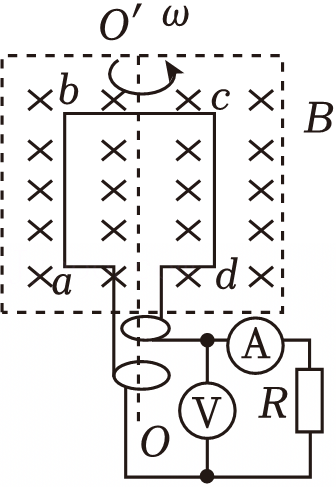

161961. （2021•西安中学•高二上期末）如图所示，是交流发电机示意图，正方形线圈的匝数N＝50匝，线圈的边长L＝0.6m，正方形线圈所在处的匀强磁场的磁感应强度的大小B＝0.1T，线圈总电阻r＝1.5Ω，外接电阻R＝7.5Ω，线圈以n＝
