161393. （2023•西安中学•高二上期末）某兴趣小组研究热敏电阻在通以恒定电流时，其阻值随温度的变化关系。实验电路如图1所示，实验设定恒定电流为50.0μA，主要实验器材有：恒压直流电源E、加热器、测温仪、热敏电阻R_T、可变电阻R₁、电流表A、电压表V。
$德优题库$
（1）用加热器调节R_T的温度后，为使电流表的示数仍为50.0μA，须调节（选填一种给定的实验器材）。当R_T两端未连接电压表时，电流表示数为50.0μA；连接电压表后，电流表示数显著增大，须将原电压表更换为内阻（选填“远大于”“接近”“远小于”）R_T阻值的电压表。
（2）测得R_T两端的电压随温度的变化如图所示，由图2可得温度从35.0℃变化到40.0℃的过程中，R_T的阻值随温度的平均变化率是 kΩ?℃^-1（保留2位有效数字）。 $德优题库$

共享时间:2023-02-20 难度:1

纠错

下载

相似

组卷

[考点]

伏安法测电阻，

[答案]

（1）可变电阻R₁；远大于；（2）﹣1.2

[解析]

解：（1）由题可知直流电源E的电动势不变，而用加热器调节R₁的温度后，导致整个回路的总电阻改变。而要确保电流表的示数仍为50.0μA，则需控制整个回路的总电阻不变，故需要调节的器材是可变电阻R₁；
连接电压表后，电流表示数显著增大，则说明电压表与R_T并联后总电阻减小，则根据并联电阻的关系有

要保证总电阻不变，需要将原电压表更换为内阻远大于R_T内阻的电压表；
（2）图可得温度为35.0℃时电压表的电压为1.6V，且实验设定恒定电流为50.0μA，则根据欧姆定律可知此时热敏电阻R_T1＝32kΩ，温度为40.0℃时的电压表的电压为1.3V，且实验设定恒定电流为50.0μA，则根据欧姆定律可知此时热敏电阻R_T2＝26kΩ，则温度从35.0℃变化到40.0℃的过程中，R_T的阻值随温度的平均变化率为

负值表示随着温度升高电阻的阻值减小。
故答案为：（1）可变电阻R₁；远大于；（2）﹣1.2

[点评]

本题考查了"伏安法测电阻，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

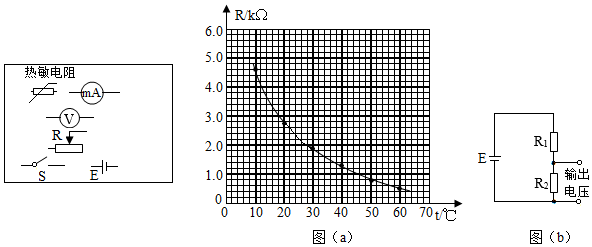

159416. （2024•西安一中•高二下一月）已知一热敏电阻当温度从10℃升至60℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为20Ω）、电压表（可视为理想电表）和毫安表（内阻约为100Ω）。
