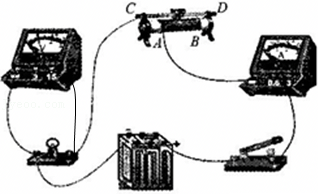

209036. （2014•师大附中•三模）用标有“3.8V”字样的小灯泡做“测量小灯泡的电阻”实验，连接的部分实验电路如图甲所示。
$德优题库$
（1）请用笔画线代替导线，将图甲的电路连接完整；
（2）连接电路时，开关要       ；
（3）电路连接完整后，闭合开关前，滑片应滑到       端（选填“A”或“B”）；
（4）闭合开关，灯泡不发光，电流表无示数；电压表的示数几乎等于电源电压，故障的原因是灯泡       ；
（5）排除故障后，将滑片移到某位置时，电路中电流表的示数如图乙所示，读数为       A，电压表示数为2.5V，此时灯丝的电阻是       Ω；
（6）经多次实验，测得多组电压、电流值，并将数据绘制成如图丙所示的I-U图象，由此发现：灯丝的电阻是变化的，原因是灯丝的电阻受       影响。

共享时间:2014-04-06 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测小灯泡的电阻，电阻和灯泡的伏安特性曲线，

[答案]

见试题解答内容

[解析]

解：（1）灯泡额定电压是3.8V，电压表应选0～15V量程，电压表与灯泡并联，电路图如图所示。
故答案为：电路图如图所示。
（2）连接电路时，开关应断开。
故答案为：断开。
（3）由电路图知，滑动变阻器滑片置于B端时，滑动变阻器接入电路的阻值为最大阻值，
因此闭合开关前，滑片应滑到B端。
故答案为：B。
（4）闭合开关，灯泡不发光，电流表无示数；电压表的示数几乎等于电源电压，故障的原因是灯泡断路。
故答案为：断路。
（5）由图乙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.2A，此时灯丝电阻R＝

＝

＝12.5Ω。
故答案为：0.2；12.5。
（6）灯丝的电阻是变化的，原因是灯丝的电阻受温度影响。
故答案为：温度。

[点评]

本题考查了"伏安法测小灯泡的电阻，电阻和灯泡的伏安特性曲线，"，属于"必考题"，熟悉题型是解题的关键。
