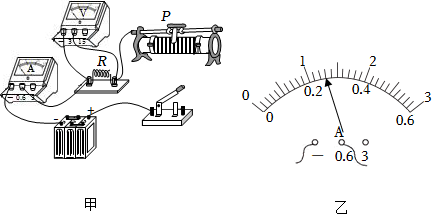

187106. （2025•西工大附中•一模）小桂利用如图甲所示的电路“测量小灯泡电阻”，其电源为3节干电池串联提供，小灯泡L的规格是“？V，0.25A”，滑动变阻器铭牌为“30Ω，2A”。
$德优题库$
（1）请你用笔画线代替导线将图甲中的实物电路连接完整（要求：向左移动滑动变阻器滑片P时，电路中电流变大，且导线不能交叉）。
（2）闭合开关S，灯泡发光微弱，缓慢移动滑片P，当电流表示数为0.25A时，电压表示数如图乙所示为        V，由此可求得该小灯泡正常发光时的电阻是        Ω。
（3）多次改变小灯泡两端的电压，测出其对应的电流后，小桂描绘了如图丙所示的I-U图像，分析图像可知小灯泡的电阻非定值，这是因为灯丝的电阻受        的影响；为了测量小灯泡在0.5V的电压下的电阻，在不增加器材的情况下，你认为他可以采取的措施是        。
（4）完成上述实验后，小桂找来一个最大阻值未知的滑动变阻器R₀，设计了如图丁的电路，设想不用电流表也能测量出上述小灯泡L正常发光时的电阻。已知电源电压为U，滑动变阻器R₁的最大阻值为R，请你将操作步骤补充完整并写出小灯泡正常发光时电阻的表达式：
①只闭合S和S₁，调节R₁的滑片，使小灯泡L正常发光；
②只闭合S和S₂，保持R₁的滑片位置不动，调节R₀的滑片，使电压表的示数与第①步时        （选填“相同”或“不同”）；
③只闭合S和S₂，保持R₀的滑片位置不动，将R₁的滑片调至最右端，记录电压表的示数U′；
④小灯泡正常发光时的电阻R_L=        。（用符号U、R、U′表示）

共享时间:2025-03-07 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测小灯泡的电阻，电阻和灯泡的伏安特性曲线，

[答案]

（1）见解答图；（2）2.5；10；（3）温度；取下一节或两节干电池；（4）②相同；④

。

[解析]

解：（1）向左移动滑动变阻器滑片P时，电路中电流变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：

；
（2）由图甲可知电压表选用小量程，由图乙可知电压表的分度值分度值为0.1V，示数为2.5V，
由欧姆定律可知，小灯泡正常发光时的阻值：R＝

＝10Ω；
（3）因为灯丝的电阻随着温度的升高而增大，所以小灯泡的电阻不是一个定值；
由图丙可知，灯泡在0.5V电压时的电流为0.1A，由串联电路的电压特点和欧姆定律可知，此时电源电压的最大值：U_最大＝U_L+U_滑大＝U_L+IR_滑大＝0.5V+0.1A×30Ω＝3.5V，即为了测量小灯泡在0.5V的电压下的电阻，电源电压在0.5V～3.5V之间就可以，因此在不增加器材的情况下，可以取下一节或两节干电池；
（4）①只闭合S和S₁，调节R₁的滑片，使电压表的示数为2.5V，此时小灯泡两端的电压为额定电压，小灯泡正常发光；
②只闭合S和S₂，保持R₁的滑片位置不动，调节R₀的滑片，使电压表的示数与第①步时相同，此时R₀两端的电压就是小灯泡两端的电压，R₀的电阻就是小灯泡的电阻，这用到了等效替代法；
③只闭合S和S₂，保持R₀的滑片位置不动，将R₁的滑片调至最右端，此时滑动变阻器R₁的电阻最大，记录电压表的示数U′。
④电源电压用U表示，将R₁的滑片调至最右端时，R₁两端的电压为U﹣U′，电路的电流为：I＝

，
此时滑动变阻器的R₀接入电路的电阻为：R₀＝

＝

，
所以小灯泡正常发光时的电阻R_L＝R₀＝

。
故答案为：（1）见解答图；（2）2.5；10；（3）温度；取下一节或两节干电池；（4）②相同；④

。

[点评]

本题考查了"伏安法测小灯泡的电阻，电阻和灯泡的伏安特性曲线，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

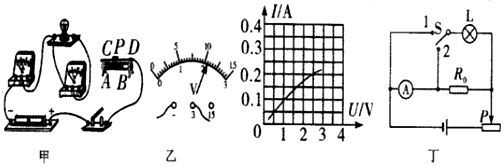

184300. （2023•经开区•九上期末）在“测量小灯泡电阻”的实验中，电源电压为3V，待测小灯泡的额定电压为2.5V． $德优题库$
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求P向右移动时，电流变小。
（2）检查电路无误后，闭合开关，灯泡不亮，电压表无示数，电流表指针明显偏转，导致这一现象的原因可能是小灯泡灯座       ；
（3）故障排除后，闭合开关，当滑片P移到某一位置时，电压表示数如图乙所示为       V，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向       移动（选填“左”或“右”）
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出图丙所示的I-U图象，由图可知小灯泡正常发光时的电阻为       Ω；
（5）完成实验后，李明发现同桌小强的电压表坏了，他向老师要了一个已知阻值为R₀的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丁所示的实验电路，也测出了小灯泡正常发光时的电阻，请你帮他完成下列实验步骤：
①连接好实验电路，将开关S拨到触点1，       ；
②保持滑片的位置不动，再将开关S拨到触点2，读出电流表的示数为I₁；
③小灯泡正常发光时电阻的表达式R=       （用已知量和测量量的符号表示）。

共享时间:2023-02-06 难度:2 相似度:2

解析

纠错

下载

组卷

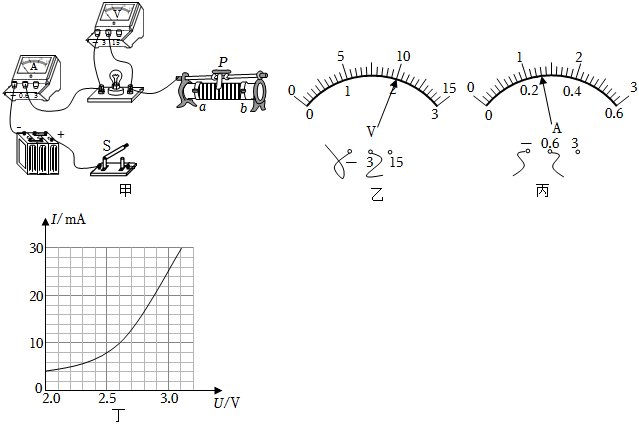

183799. （2024•高新一中•九上期末）小文同学用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，所用器材有：电压恒为6V的电源，额定电压为2.5V、电阻约为10Ω的小灯泡一个，滑动变阻器两个：R₁为“10Ω 2A”、R₂为“50Ω 2A”，电流表、电压表、开关各一个，导线若干。
$德优题库$
（1）要实现滑动变阻器的滑片向右滑动时，小灯泡发光变暗，小文应该接滑动变阻器的        （选填“a”或“b”）端；
（2）实验时应选用的滑动变阻器为        （选填“R₁”或“R₂”）；
（3）移动滑动变阻器滑片的过程中，电压表的示数如图乙所示，接下来要测量小灯泡正常发光时的电流，应将滑动变阻器的滑片向        （选填“a”或“b”）端移动，直到电压表的示数为        V，此时电流表的读数如图丙所示，则小灯泡正常发光时的电阻为        Ω（保留1位小数）；
（4）小文发现电动自行车上的照明灯是由很多个额定电压为3V的小LED灯并联组成的，其中一个LED灯的亮度与实验所用小灯泡基本相同。小文想测量一个LED灯的额定功率，她将电动自行车上的一个LED灯取下并接入电路，测出通过LED灯的电流和它两端电压，并绘制成图像，如图丁所示。根据图像，计算出该LED灯正常工作时的电功率为        W，这个功率约为实验所用小灯泡正常发光时电功率的        %（保留到1%），所以在相同的工作时间的情况下，LED灯消耗电能更少。

共享时间:2024-02-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

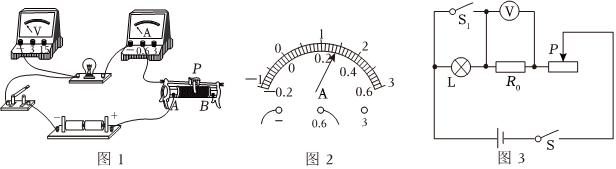

183918. （2024•西工大附中•九上期末）小明在做“测量小灯泡的电阻”实验中，电源电压保持不变，选用的小灯泡标有“2.5V”字样。
? $德优题库$
（1）请用笔画线代替导线，将图-1中的实物电路连接完整。
（2）闭合开关前，滑动变阻器滑片应移至（选填“A”或“B”）端。
（3）闭合开关，小明发现小灯泡不亮，电流表和电压表均无示数，于是他又取来一只电压表并联在各元件的两端进行检测，并将检测结果记录在表中，请你根据表格中的信息判断电路存在的故障是。

被检测元件	开关	小灯泡	滑动变阻器
电压表示数情况	无示数	无示数	有示数

（4）排除故障后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图-2所示，则小灯泡正常发光时的电阻为        Ω（结果保留1位小数）。
（5）完成上述实验，小明经过思考后，想尝试只用电压表测量小灯泡正常发光时的电阻，于是从实验室找到一个额定电流为0.25A的灯泡，设计了如图-3所示的电路。电源电压未知且恒定，定值电阻R₀的阻值为10Ω。请完成下面的实验步骤：
①只闭合开关S，       （写出你的合理操作）；
②保持滑片位置不变，同时闭合开关S、S₁，电压表示数为5V（电压表调节到合适的量程），接着将滑片调至最左端，电压表示数为6V；
③计算灯泡正常发光时的电阻：R_L=       Ω。

共享时间:2024-02-13 难度:1 相似度:1.5

解析

纠错

下载

组卷

184260. （2023•曲江一中•九上期末）小欧和小阳同学想用“伏安法”来测量定值电阻R_x的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
$德优题库$
（1）连接电路时，开关应处于        状态；
（2）用笔画线代替导线将图甲所示电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大；
（3）闭合开关前，应将滑动变阻器的滑片调至最        端（选填“左”或“右”），此时，滑动变阻器在电路中除了能保护电路外，还有一个重要作用是        ；
（4）正确连接电路后，闭合开关前，看到电流表的指针指向零刻度线的左侧，造成这一现象的原因是        ；
（5）闭合开关后，当电压表示数为2.6V时，电流表示数如图乙所示，则此时的电流值为        A，计算R_x的阻值为        Ω，接下来他移动滑片，又测出两次对应的电压和电流值，并求出电阻，多次实验的目的是        ；
A.求平均值减小误差
B.寻找普遍规律
（6）另一组的小启和小宇同学测出了一个小灯泡的几组电流与电压值，如表所示，由此可知，当电压为1V时，这个小灯泡的阻值可能为        。

实验次数	1	2	3
电压/V	1.5	2.0	2.5
电流/A	0.20	0.25	0.28

A.8Ω
B.8.9Ω
C.7Ω
D.7.5Ω

共享时间:2023-02-02 难度:1 相似度:1.5

解析

纠错

下载

组卷

187058. （2025•新城区•一模）小军利用如图甲所示电路测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。
$德优题库$
（1）闭合开关S，电流表（选填“会”或“不会”）被烧坏。
（2）小军检查电路后，发现电路连接有一处错误。请你在错接的导线上画“×”，并用笔画线代替导线，画出正确的接线。
（3）小军将电路连接正确后，进行实验。他记录的部分实验数据如表所示，在完成第1次实验后，为了使小灯泡正常发光，需将滑动变阻器滑片P向（选填“A”或“B”）端移动，直到电压表示数为 V，此时电流表的示数如图乙所示，为 A，则此时小灯泡的电阻约为 Ω（结果保留一位小数）。

实验次数	电压U/V	电流I/A	电阻R/Ω	灯泡亮度情况
1	2.0	0.26	7.7	较暗
2				正常发光
3	2.8	0.30	9.3	较亮

（4）小军分析发现小灯泡两端的电压不相同时，灯丝的电阻是变化的，原因是。

共享时间:2025-03-04 难度:1 相似度:1.5

解析

纠错

下载

组卷

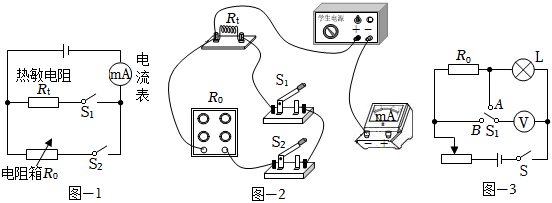

183983. （2024•西安八十五中•九上期末）在社会实践活动中，同学们参观了我市大棚蔬菜园。据了解，蔬菜适宜生长的温度在10～30℃之间。同学们想利用热敏电阻和电阻箱（可以调节并显示阻值的变阻器）设计温度报警电路，于是利用电压恒为12V的电源等器材设计了如图1所示的电路探究“热敏电阻R₁阻值随环境温度t变化的规律”。
$德优题库$
（1）根据图1，用笔画线表示导线将图2中的实物电路连接完整。
（2）连接电路的过程中，应将开关，并将电阻箱的阻值调至最大，起到的作用。
（3）将热敏电阻置于0℃的环境中，闭合S₁、断开S₂，记录电流表示数I₀，然后断开S₁、闭合S₂，调节电阻箱R₀直至电流表示数为，此时R₁=R₀；将热敏电阻R₁置于不同温度的环境中，重复实验，测得的数据如表格：

温度t/℃	0	10	20	30	40
阻值R₁/Ω	2800	1800	1200	800	600

（4）分析数据可得：①该热敏电阻的阻值随温度的升高而；②为了满足大棚蔬菜园的要求，热敏电阻R₁的阻值变化范围是 Ω。
（5）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图3所示，小灯泡的额定电压已知，R₀是阻值已知的定值电阻，请将实验步骤补充完整。
①连接好电路，闭合开关S，将开关S₁拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U₁。
②保持滑片的位置不动，再将开关S₁拨到另一触点B，读出电压表的示数U₂。
③小灯泡正常发光时的电阻的表达式：R= （用U₁、U₂、R₀表示）。

共享时间:2024-02-15 难度:2 相似度:1

解析

纠错

下载

组卷

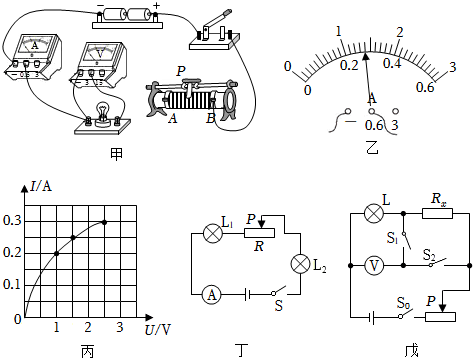

184224. （2023•铁一中学•九上期末）小鹏同学在实验室找到两个额定电流均为0.3A、额定电压标识模糊不清的灯泡。从实验老师处得知两灯的额定电压分别为“2.5V”和“3V”，但由于标识模糊不清，无法区分。小鹏同学想通过如图甲所示的电路，根据已学的电学知识，区分这两个小灯泡。
$德优题库$
（1）用笔画线代替导线，将图甲中的器材连接成完整电路；
（2）连接电路并闭合开关，小鹏发现灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，灯泡都不发光，两表示数均无变化，其原因可能是        ；
A．灯泡短路
B．灯泡断路
C．滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电流表的示数如图乙所示，此时通过灯泡的电流为        A；要使该灯泡正常发光，应将图甲中滑动变阻器的滑片向        （选填“左”或“右”）端移动，且眼睛注视        （选填“电压表”或“电流表”）的示数达到额定值。
（4）如图丙，小鹏还发现图像是弯曲的，细思其原因是灯丝的电阻随温度的升高而        （选填“增大”、“减小”或“不变”）；
（5）同组的小鑫同学认为采用图丁所示的方法也可分辨这两个小灯泡：闭合开关后，调节滑动变阻器的滑片，使电流表的示数为0.3A，这时他发现L₁比L₂更亮一些，则L₁的额定电压为        V。
（6）小鹏利用（4）问中已测量的灯泡，接入如图戊所示的电路中，从而测出未知电阻R_x的阻值。具体步骤如下：
①只闭合开关S₀、S₁，断开S₂，移动滑片，使电压表示数为1V；
②保持滑片位置不变，断开S₁，闭合S₀、S₂，读出电压表示数为2.6V；
③根据实验数据可得：R_x的阻值为        Ω。

共享时间:2023-02-09 难度:2 相似度:1

解析

纠错

下载

组卷

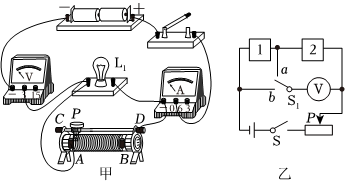

186965. （2025•铁一中学•五模）在伏安法测量小灯泡电阻的实验中，待测小灯泡L₁的额定电压为2.5V，电源电压为3V。
$德优题库$
（1）如图甲是小明连接的实物图，移动滑动变阻器的滑片，小灯泡L₁不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打“×”并补画出正确的连线。
（2）电路连接正确后，闭合开关，小明进行了多次测量，将所得数据及发光情况填入表中，由表格可知小灯泡L正常发光时的电阻为 Ω（保留一位小数），在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的。你认为是第次，判断的理由是。

实验次数	电压U/V	电流I/A	灯泡发光情况
1	2.0	0.26	比正常发光暗
2	2.5	0.30	正常发光
3	3.0	0.50	比正常发光亮

（3）小明又在没有电流表可用的情况下，增加一个已知阻值为R₀的定值电阻，设计了图乙电路测出了另一小灯泡L₂正常发光时的电阻，若已知小灯泡L₂的额定电流I_额，则在方框（选填“1”或“2”）接小灯泡L₂，另一个方框接定值电阻，闭合开关S，S₁接a,调节滑动变阻器滑片，当电压表示数为，此时灯泡正常发光。

共享时间:2025-05-06 难度:2 相似度:1

解析

纠错

下载

组卷

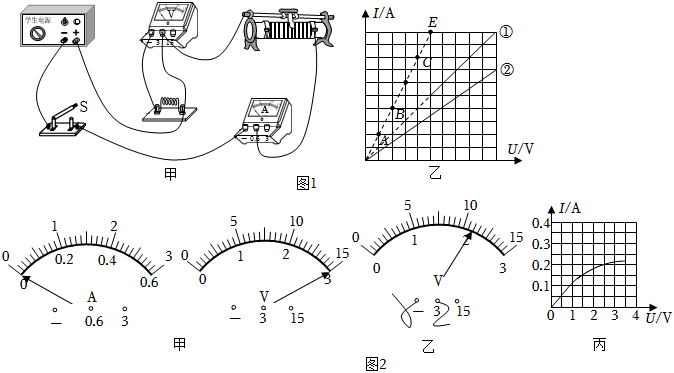

187275. （2025•铁一中学•四模）小理为了完成电学中的实验，收集了如下实验器材：学生电源一个，开关，阻值分别为10Ω、20Ω和25Ω的定值电阻各一个，滑动变阻器，额定电压为2.5V的小灯泡一个，导线若干。
$德优题库$
实验一：探究“电流与电压的关系”
（1）小理连接了如图1甲的实物电路，开关闭合后发现电路连接错误。请你在错误的导线上划“×”，用笔画线代替导线，导线不交叉；
（2）为了保护电路，实验开始前，滑动变阻器的滑片P应移动到最        （选填“左”或“右”）端；
（3）检查无误后，小理将10Ω的电阻接入电路，闭合开关，记录为A点数据，继续移动滑动变阻器，描点B、C、E，并绘制I-U图像如图1乙。
（4）为了使实验结论更具有普遍性，小理换用20Ω的电阻重复前面操作，得到多组数据，在相同的坐标系中画出了I-U图像，图1乙中①、②哪一个图像是符合实验实际的        （选填：“①”或“②”）；
实验二：测小灯泡的电阻
（5）小理继续测量小灯泡的电阻，将20Ω更换为小灯泡后接入电路，拆下20Ω电阻后，发现电压表、电流表指针偏转如图2甲所示，则不规范的操作可能是：       ；
（6）排除电路故障后，闭合开关，移动滑片P到图2甲中某一位置时，电压表示数如图2乙所示，若他想测量小灯泡的正常发光时的电阻，应将图中滑片P向        （选填“左”或“右”）端移动。根据图丙信息，可计算出小灯泡正常发光时的电阻是        Ω；分析图像可知，小灯泡的电阻会随        升高而增大。
（7）实验中，若小灯泡电阻变化量的绝对值是ΔR₁，滑动变阻器接入电路中的电阻变化量的绝对值是ΔR₂，则：ΔR₁       ΔR₂（选填：“＞”、“=”或“＜”）。

共享时间:2025-04-24 难度:2 相似度:1

解析

纠错

下载

组卷

187851. （2025•西安六中•三模）如图-1所示的是“测量小灯泡的电阻”的实物电路图，小灯泡正常发光时的电压为2.5V，电阻约为10Ω，学生电源电压调为3V。
$德优题库$
（1）连接好电路后，闭合开关，发现电流表、电压表指针均有偏转，但灯泡不亮，此时灯泡中        （选填“有”或“没有”）电流通过。
（2）调节滑片到某一位置后，电压表的示数为1V，若要得到正常发光时小灯泡的电阻，此时应向        （选填“左”或“右”）移动滑动变阻器的滑片，当电压表示数为2.5V时记录此时电流表的示数。利用实验数据绘制成了如图-2所示的I-U关系图像，可知小灯泡正常发光时的电阻值为        Ω。
（3）观察图-2发现小灯泡电阻不是定值，这是因为灯丝电阻受到        的影响。
（4）将图-1中的小灯泡更换为一个阻值未知的定值电阻，正确操作后得到了三组数据，并将数据填入下列表格中。请根据表中数据在图-2中绘制相应的图像。

序号	电压表示数U/V	电流表示数I/A	电阻阻值R/Ω
1	1	0.1	10
2	2	0.2	10
3	3	0.3	10

（5）分析图像可以发现，对于定值电阻来说，通过的电流与其两端电压成。
（6）根据以上实验数据，分析可知在探究电流与电压的关系时我们应该选择（选填“小灯泡”或“定值电阻”）。

共享时间:2025-04-13 难度:2 相似度:1

解析

纠错

下载

组卷

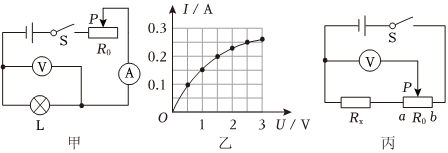

188042. （2024•西工大附中•五模）如图甲所示，小明想测量正常工作电压为2.5V小灯泡的电阻，电源电压恒为4.5V。
