200809. （2022•高新一中•三模）有一种“闯红灯违法证据模拟记录器”如图甲。其控制电路工作原理：当光控开关接收到红光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化（变化规律图像如图乙所示）引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作拍摄违规车辆；光控开关未受到红光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，电磁继电器线圈电阻10Ω，当控制电路中电流大于或等于0.06A时，衔铁被吸引到电磁铁上。g取10N/kg。
$德优题库$
（1）用 $德优题库$ 表示电控照相机，在图甲虚线框内画出照相机及指示灯。
（2）水平地面上，质量大于或等于多少kg的车辆违规时会被拍照记录？
（3）一辆汽车违规闯红灯时，线圈的功率为0.225W，此时压敏电阻的阻值是多少？
（4）要使质量较小的车闯红灯也能被拍下，可以在控制电路中与压敏电阻一个电阻。（选填“并联”或“串联”）

共享时间:2022-04-03 难度:3

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电磁继电器的构造与原理，

[答案]

见试题解答内容

[解析]

解：（1）由其控制电路工作原理可知，继电器的衔铁就被吸下时拍照，衔铁没有被吸引，受控电路中的指示灯发光，所以下方虚线框接电控照相机，上方虚线框接指示灯，如下图：

；
（2）由I＝

可得，衔铁刚被吸下时，控制电路的总电阻：
R_总＝

＝

＝100Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压敏电阻的阻值：
R＝R_总﹣R₀＝100Ω﹣10Ω＝90Ω，
查图象可知，当R＝90Ω时，压敏电阻所受的压力F＝4000N，
由G＝mg可得，车的质量：
m＝

＝

＝400kg，水平地面上，质量大于或等于400kg的车辆违规时会被拍照记录；
（3）已知电磁继电器线圈电阻10Ω和线圈的功率为0.225W，控制电路中的电流：I＝

＝

＝0.15A，
压敏电阻的阻值：R′＝R_总′﹣R₀＝

﹣10Ω＝30Ω；
（4）当压力F越小时，电阻R越大，如果再串联一个电阻，根据串联电路中的总电阻等于各串联电阻之和，则电路中的总电阻更大，电流会更小，达不到0.06A，电磁铁不能有效控制衔铁，则不能达到给违规车辆拍照的目的，因此需要并联。
答：（1）见解析；（2）水平地面上，质量大于或等于400kg的车辆违规时会被拍照记录；（3）此时压敏电阻的阻值是30Ω；（4）并联。

[点评]

本题考查了"欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电磁继电器的构造与原理，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183660. （2024•西北大附中•九上期末）电梯为居民出入带来便利，小明查阅资料，了解到电梯都设置了超载自动报警系统，其工作原理如图甲所示。在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₃的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$
（1）在控制电路中，当压敏电阻R₂受到的压力F减小时，压敏电阻R₂的阻值（选填“增大”、“减小”或“不变”）。工作电路中，电铃应该在触点（选填“A”或“B”）所在支路。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为15mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，动触点K刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更（选填“大”或“小”）的保护电阻，请解释原因。

共享时间:2024-02-04 难度:3 相似度:2

解析

纠错

下载

组卷

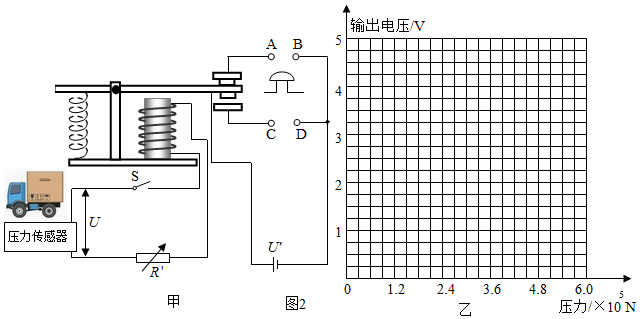

208853. （2016•高新一中•一模）小明根据所学的电学知识，想设计一个汽车超载自动报警电路。他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用--压力传感器。压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重。某压力传感器输出电压与压力的关系如下表：
