195294. （2024•曲江一中•四模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U₁恒定为12V，热敏电阻R₁的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：
$德优题库$
（1）发热电阻R的阻值。
（2）电暖箱中的最高温度为48℃时，滑动变阻器两端电压。
（3）调节滑动变阻器阻值为R₂=10Ω时，电暖箱温度变化的范围。

共享时间:2024-04-28 难度:3

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电功率的综合计算，

[答案]

（1）发热电阻R的阻值为110Ω。

（2）电暖箱中的最高温度为48℃时，滑动变阳器两端电压为1.8V。

（3）调节滑动变阻器阻值为R₂＝10Ω时，电暖箱温度变化的范围为30℃～40℃。

[解析]

解：（1）由P＝UI＝

可得，发热电阻R的阻值：

；
（2）当开关S闭合时，控制电路R₀、R₁和R₂串联，
由图乙可知t＝48℃时，R₁＝140Ω，
电暖箱中的最高温度为48℃，此时控制电路的电流为I＝60mA＝0.06A，
由I＝

得，电路的总电阻：

；
根据串联电路的总电阻等于各用电器的阻值之和可得，
变阻器接入电路的阻值：R₂′＝R_总﹣R₀﹣R₁＝200Ω﹣30Ω﹣140Ω＝30Ω；
由I＝

得，滑动变阻器R₂两端电压：U₂＝IR₂＝0.06A×30Ω＝1.8V；
（3）当控制电路的电流I_min＝50mA＝0.05A时，电暖箱温度最低，
由I＝

得，电路的总电阻：

，
根据串联电路的总电阻等于各用电器的阻值之和可得，
热敏电阻的阻值：R₁′＝R′_总﹣R₀﹣R₂＝240Ω﹣30Ω﹣10Ω＝200Ω，
由图乙可知此时t＝30℃；
当控制电路的电流为I_max＝60mA＝0.06A，电暖箱温度为最高，
由I＝

得，电路的总电阻：R_总″＝

＝

＝200Ω，
根据串联电路的总电阻等于各用电器的阻值之和可得，
热敏电阻的阻值：R₁″＝R_总﹣R₀﹣R₂＝200Ω﹣30Ω﹣10Ω＝160Ω，
由图乙可知此时t′＝40℃，
综上可知，电暖箱温度变化的范围为30℃～40℃。
答：（1）发热电阻R的阻值为110Ω。
（2）电暖箱中的最高温度为48℃时，滑动变阻器两端电压为1.8V。
（3）调节滑动变阻器阻值为R₂＝10Ω时，电暖箱温度变化的范围为30℃～40℃。

[点评]

本题考查了"欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电功率的综合计算，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

194343. （2024•交大附中•六模）如图甲是只有加热、保温功能的电热水器的简易电路图，控制电路中，电源电压U₁=6V，R为阻值可调的电阻，热敏电阻R_t允许通过的最大电流I_max=15mA，其阻值随温度变化关系如图乙，电磁继电器线圈电阻不计。工作电路中，电源电压U₂=220V，电阻R₁=22Ω，R₂=198Ω。当电磁继电器线圈的电流I小于等于8mA时，衔铁上端与触点a接通；当电磁继电器线圈的电流I大于等于10mA时，衔铁被吸下与触点b接通。求：
（1）继电器动触点和（选填“a”或“b”）接通时，处于加热状态；求电热水器加热时的电流。
（2）电热水器的保温功率；
（3）若该电热水器产生的热量全部被水吸收，则在加热状态下正常工作10min,能将质量为多少kg的水从20℃加热到60℃（c_水=4.2×10³J/（kg?℃），计算结果保留1位小数）
（4）可调电阻R为300Ω，电热水器工作稳定后，可控水温最高为 ℃。
$德优题库$

共享时间:2024-05-21 难度:4 相似度:1.75

解析

纠错

下载

组卷

188202. （2024•逸翠园中学•十二模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。
（2）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少W？本次使用过程能洁净空气量Q是多少？
（3）若室内面积为20m²，房间的高度为2.5m，使该空气净化器工作挡位为4挡时，理论上1h可以净化房间内空气次数n是多少？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V，定值电阻R₀＝10Ω。如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A；净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率Z为多少？（净化效率等于净化前、后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2024-07-20 难度:2 相似度:1.67

解析

纠错

下载

组卷

187496. （2025•陆港中学•四模）学校提出“节约粮食，杜绝浪费”倡议，某同学为学校食堂设计了“节约秤”。如图甲所示，电路中电源电压恒为6V，提示器R₁的阻值恒为10Ω，电流表量程为0～0.6A，电阻R₂阻值随压力大小的关系如图乙所示，当“节约秤”上质量大于100g时，提示器就会发出提示音。求：
（1）当压力为零时，电阻R₂阻值；
（2）“节约秤”表盘上100g应标在电流表多少安培的刻度线上；
（3）当“节约秤”上的质量为350g时，电路消耗的总功率。
$德优题库$

共享时间:2025-04-20 难度:2 相似度:1.67

解析

纠错

下载

组卷

184938. （2023•西工大附中•九上期中） $德优题库$
体重超标已影响了部分中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R₀两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。

共享时间:2023-11-22 难度:2 相似度:1.67

解析

纠错

下载

组卷

195435. （2024•高新一中•一模）体重超标影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
$德优题库$
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
（2）此体重计所能测量的人的最大重力为多少？
（3）若想增大体重计的测量范围，可行的方法是：（任写一种即可）。

共享时间:2024-03-14 难度:2 相似度:1.67

解析

纠错

下载

组卷

195702. （2024•二十六中•三模）某科技小组设计的电热水器具有加热和保温功能，其工作原理如图1所示。R为热敏电阻，其阻值R随温度变化的规律图像如图2所示，电源电压U₁为6V，保护电阻R₀的阻值为300Ω，热敏电阻R和工作电路中的三只加热电阻丝R₁、R₂、R₃均置于储水箱中，R₁=44Ω，U₂=220V，加热和保温时的功率分别为2200W和110W。
$德优题库$
（1）电磁铁上端为极，电热水器处于加热工作状态时，不工作的电阻丝是。
（2）当电磁铁线圈中的电流I≤8mA时，继电器上方与触点c接触，保温电路接通，热水器刚开始保温时水的温度是多大？（电磁铁线圈电阻不计）
（3）电阻丝R₃的阻值是多大？
（4）工作时，若要降低电热水器的保温温度，能否通过换用阻值更大的定值电阻替换R₀来实现？请简要说明理由。

共享时间:2024-04-08 难度:5 相似度:1.5

解析

纠错

下载

组卷

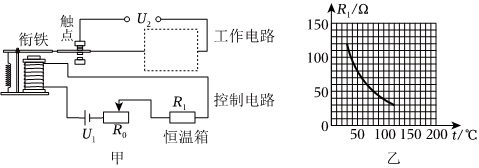

195677. （2024•西安二十三中•一模）有一种电加热恒温水族箱，工作原理如图甲所示。控制电路由电压为U₁=6V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R₀和热敏电阻R₁组成，工作电路由电压为U₂=220V的电源和两个阻值为96.8Ω的加热电热丝R₂组成。当控制电路中的电流达到0.05A时，衔铁被吸下来，触点处断开，工作电路停止工作。当控制电路中的电流小于0.05A时，衔铁被弹回，触点处接通，工作电路正常工作，热敏电阻R₁的阻值随温度变化关系如图乙所示。
