183660. （2024•西北大附中•九上期末）电梯为居民出入带来便利，小明查阅资料，了解到电梯都设置了超载自动报警系统，其工作原理如图甲所示。在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₃的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$
（1）在控制电路中，当压敏电阻R₂受到的压力F减小时，压敏电阻R₂的阻值（选填“增大”、“减小”或“不变”）。工作电路中，电铃应该在触点（选填“A”或“B”）所在支路。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为15mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，动触点K刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更（选填“大”或“小”）的保护电阻，请解释原因。

共享时间:2024-02-04 难度:3

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电磁继电器的构造与原理，

[答案]

（1）增大；B；

（2）电梯载重为8×10³N；

（3）当该电梯厢内站立总质量为1000kg的乘客时，电梯超载；

（4）大。

[解析]

解：（1）由图象知，在控制电路中，R₁、R₂ 和电磁铁线圈串联，
当压敏电阻 R₂受到的压力 F 减小时，其阻值增大，控制电路中的总电阻增大；
控制电路中，当乘客增多时，压敏电阻的阻值减小，根据欧姆定律可知：控制电路中的电流增大，电磁铁的磁性增大；工作电路中，电铃应该在触点B所在支路。
（2）由 I＝

可得，通过电磁铁线圈的电流为12mA时控制电路的总电阻：
R＝

＝

＝400Ω，
电磁铁线圈的阻值不计，根据串联电路电阻特点可知，此时压敏电阻的阻值：
R₂＝R﹣R₁＝400Ω﹣100Ω＝300Ω，
由图乙可知此时压敏电阻所受的压力为 F₁＝8×10³ N，电梯自重不计，所以此时电梯载重为8×10³ N。
（3）电梯厢内站立总质量为 1000kg 的乘客时，电梯受到的压力等于乘客的重力，
即 F₂＝G'＝mg＝1000 kg×10 N/kg＝10⁴ N；
由题图乙可知，当压力 F₂＝10⁴ N 时，对应的压敏电阻阻值 R₂'＝100Ω，
因串联电路中总电阻等于各分电阻之和，则控制电路中的电流；
I'＝

＝

＝0.03A＝30mA＞20 mA，所以电梯超载；
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，则压敏电阻的电阻会减小，保证衔铁吸合时的电流不变，根据欧姆定律可知：则要增大控制电路中的保护电阻。
答：（1）增大；B；
（2）电梯载重为8×10³ N；
（3）当该电梯厢内站立总质量为1000kg的乘客时，电梯超载；
（4）大。

[点评]

本题考查了"欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电磁继电器的构造与原理，"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193666. （2024•铁一中学•六模）小帅为农场的储水箱设计了一个自动注水控制装置。如图，水箱高为1m，容积为0.8m²，在其底部竖直放置一重5N的长方体，长方体高为1m、底面积为0.02m²，上端通过绝缘轻杆与控制电路的压敏电阻R接触，此时压敏电阻受到的压力为零。压敏电阻R的阻值随压力F的增大而减小，部分数据如表。控制电路电源电压U＝12V，定值电阻R₀为保护电阻。当控制电路的电流I≥0.5A时，电磁铁将衔铁吸合，工作电路断开，水泵停止给储水箱注水。已知

，g＝10N/kg。

压力F/N	180	185	190	195	200
压敏电阻R/Ω	18	17	16	14	12

（1）实现自动控制的电磁继电器的主要原件有电磁铁，其工作原理是利用了电流的　　；若水泵的额定功率为440W，正常工作时通过的电流是多少？
（2）要使储水箱装满水时水泵恰能自动停止工作，R₀应为多少？
（3）如图，从水箱顶部给空水箱注满水的过程中，水的重力所做的功是多少？

共享时间:2024-05-21 难度:4 相似度:1.75

解析

纠错

下载

组卷

184938. （2023•西工大附中•九上期中） $德优题库$
体重超标已影响了部分中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R₀两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。

共享时间:2023-11-22 难度:2 相似度:1.67

解析

纠错

下载

组卷

187950. （2025•西安八十五中•三模）道路被损坏的一个重要原因是车辆严重超载。为了抓拍超载车辆，学校的科技小组设计了一个“汽车超载记录器”，其电路原理图如图甲。已知控制电路的电源电压U=10V，线圈电阻R₀=5Ω，保护电阻R₁=10Ω。当车辆经过水平检测点时，R_x阻值与压力变化的关系如图乙所示。当电压表示数U₁≥4V时，继电器的衔铁被吸下，工作电路中的照相机就开始抓拍。某总质量为1.5×10⁴kg的汽车，轮胎与路面接触的总面积为0.3m²。求：
（1）该汽车对水平路面的压强；
（2）通过计算说明该车是否被抓拍；
（3）为了延长某大桥的使用寿命，将控制电路电源电压降为9V，要抓拍m_总≥30t的车，则R₁要更换多大的电阻。
$德优题库$

共享时间:2025-04-12 难度:3 相似度:1.34

解析

纠错

下载

组卷

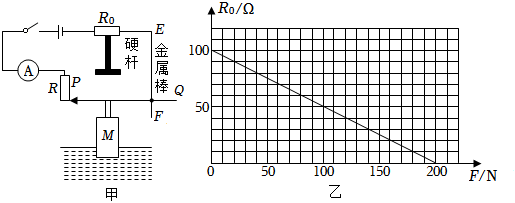

188369. （2024•交大附中•五模）在物理项目化学习活动中，某科技小组设计了水位自动监测装置，可以通过电流大小确定水位高度，其原理如图甲所示。电源电压恒定，电阻丝R电阻为100Ω，R₀是压敏电阻，其阻值与所受压力大小关系如图乙所示，R₀下方固定一个绝缘“⊥”形硬杆。轻质金属滑杆PQ可以在金属棒EF上自由滑动，PQ下方通过绝缘杆与圆柱体M固定在一起，M重为50N、高为4m。当水位上升时，PQ随M向上移动。闭合开关，当PQ恰好位于R最下端时，电流表示数为0.06A，M有四分之一体积浸在水中；当PQ上升到R的最上端时，刚好与“⊥”形杆接触，且对杆无压力，设定此时水位为警戒水位。整个装置接触良好且无摩擦，所有连接杆受到的重力和浮力都不计（水的密度ρ=1.0×10³kg/m³，g取10N/kg）。求：
