195435. （2024•高新一中•一模）体重超标影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
$德优题库$
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
（2）此体重计所能测量的人的最大重力为多少？
（3）若想增大体重计的测量范围，可行的方法是：（任写一种即可）。

共享时间:2024-03-14 难度:2

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，

[答案]

（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；

（2）此体重计所能测量的最大体重为1200N；

（3）减小电源电压或增大R₀的阻值。

[解析]

解：（1）由图甲可知，闭合开关S，定值电阻R₀与压敏电阻R串联，由图乙可知当体重计空载时，R＝45Ω，I＝0.12A，则电源电压为：
U＝I（R+R₀）＝0.12A×（45Ω+5Ω）＝6V；
（2）已知电流表量程为0～0.6A，当电路中的电流最大为I_max＝0.6A时，体重计测量最大体重，此时压敏电阻的阻值为：R''＝

﹣R₀＝

﹣5Ω＝5Ω；
由题图乙可知，所能测量的最大体重为1200N；
（3）由（2）可知，若想增大体重计的测量范围，即在最大电流一定时，使压敏的阻值减小，可行的方法是减小电源电压或增大R₀的阻值。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）此体重计所能测量的最大体重为1200N；
（3）减小电源电压或增大R₀的阻值。

[点评]

本题考查了"欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184938. （2023•西工大附中•九上期中） $德优题库$
体重超标已影响了部分中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R₀两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。

共享时间:2023-11-22 难度:2 相似度:2

解析

纠错

下载

组卷

195294. （2024•曲江一中•四模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U₁恒定为12V，热敏电阻R₁的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：
$德优题库$
（1）发热电阻R的阻值。
（2）电暖箱中的最高温度为48℃时，滑动变阻器两端电压。
（3）调节滑动变阻器阻值为R₂=10Ω时，电暖箱温度变化的范围。

共享时间:2024-04-28 难度:3 相似度:1.67

解析

纠错

下载

组卷

188369. （2024•交大附中•五模）在物理项目化学习活动中，某科技小组设计了水位自动监测装置，可以通过电流大小确定水位高度，其原理如图甲所示。电源电压恒定，电阻丝R电阻为100Ω，R₀是压敏电阻，其阻值与所受压力大小关系如图乙所示，R₀下方固定一个绝缘“⊥”形硬杆。轻质金属滑杆PQ可以在金属棒EF上自由滑动，PQ下方通过绝缘杆与圆柱体M固定在一起，M重为50N、高为4m。当水位上升时，PQ随M向上移动。闭合开关，当PQ恰好位于R最下端时，电流表示数为0.06A，M有四分之一体积浸在水中；当PQ上升到R的最上端时，刚好与“⊥”形杆接触，且对杆无压力，设定此时水位为警戒水位。整个装置接触良好且无摩擦，所有连接杆受到的重力和浮力都不计（水的密度ρ=1.0×10³kg/m³，g取10N/kg）。求：
$德优题库$
（1）电源电压；
（2）M的底面积；
（3）当电流为0.2A时，水位比警戒水位上升的高度；
（4）开关闭合后，水位不断上升过程中，电路中电流表示数的变化范围为0.06～ A。

共享时间:2024-05-08 难度:3 相似度:1.67

解析

纠错

下载

组卷

183660. （2024•西北大附中•九上期末）电梯为居民出入带来便利，小明查阅资料，了解到电梯都设置了超载自动报警系统，其工作原理如图甲所示。在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₃的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$
（1）在控制电路中，当压敏电阻R₂受到的压力F减小时，压敏电阻R₂的阻值（选填“增大”、“减小”或“不变”）。工作电路中，电铃应该在触点（选填“A”或“B”）所在支路。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为15mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，动触点K刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更（选填“大”或“小”）的保护电阻，请解释原因。

共享时间:2024-02-04 难度:3 相似度:1.67

解析

纠错

下载

组卷

187375. （2025•曲江一中•二模） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2025-03-30 难度:1 相似度:1.5

解析

纠错

下载

组卷

187399. （2025•经开区•一模） $德优题库$ 中国茶文化源远流长，如图-1是某款工夫茶保温碟。电路原理如图-2所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温，L为电功率忽略不计的电源指示灯。求：
（1）保温碟正常工作时的电流；
（2）保温碟正常工作时发热体电阻的阻值。

共享时间:2025-03-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

184451. （2024•师大附中•九上期中） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2024-11-11 难度:1 相似度:1.5

解析

纠错

下载

组卷

193859. （2024•莲湖区•四模） $德优题库$ 创建生态文明城市需要我们共同关注环境。空气质量指数是环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示：

空气质量指数A	0-50	51-100	101-150	151-200	201-300	＞300
空气质量等级	优	良	轻度污染	中度污染	重度污染	严重污染

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图甲所示，已知电源电压U=18V，R₀是定值电阻，气敏电阻阻值R与A的关系如图乙所示，当空气质量指数A为100时，电压表示数为12V。求：
（1）由图象可知，气敏电阻的阻值随空气质量指数的增大而；
（2）定值电阻R₀的阻值是多少？
（3）当电压表示数为9V时对应的空气质量等级是什么？

共享时间:2024-04-16 难度:1 相似度:1.5

解析

纠错

下载

组卷

195581. （2024•西安三中•一模） $德优题库$ 如图所示是空调自动控制装置。已知R是热敏电阻，其阻值随温度变化关系如表1所示。继电器的线圈电阻R₀=10Ω，左边控制电路的电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
表1

温度t/℃	0	5	10	15	20	25	30	35	40
电阻R/Ω	600	550	500	450	120	390	360	330	300

（1）请通过计算说明空调的启动温度是多少℃？
（2）为将空调的启动温度改为30℃请说出一个调节的方法？
（3）若空调的铭牌如表2所示，设夏季时空调每天以额定功率工作6h,每月按30天计算，该空调一个月消耗电能是多少？
（4）为节约用电，夏季要适当升高空调的启动温度，晓红认为可以适当增大线圈的匝数，请你说说该方法是否可行，并说明理由。
表2

电源 220V 50Hz
额定功率：
制冷2200W
制热2800W
质量 10kg

共享时间:2024-03-01 难度:4 相似度:1.5

解析

纠错

下载

组卷

184717. （2024•理工大附中•九上期中）如图甲所示是潜水员潜水时会佩戴的水压表和深度表。图乙是某深度表的工作原理简化电路图，已知电源电压U=5V且恒定不变，定值电阻R₀=10Ω，R_P是阻值随水深度变化的电阻，其变化关系图像如图丙所示。求：
$德优题库$
（1）下潜深度越深，R_P的阻值越，电压表的示数越。（均选填“大”或“小”）。
（2）当电路中电流为0.15A时，R_P两端的电压为多少？
（3）电压表示数为2V时，潜水员所处的位置深度h为多少？

共享时间:2024-11-13 难度:1 相似度:1.5

解析

纠错

下载

组卷

194343. （2024•交大附中•六模）如图甲是只有加热、保温功能的电热水器的简易电路图，控制电路中，电源电压U₁=6V，R为阻值可调的电阻，热敏电阻R_t允许通过的最大电流I_max=15mA，其阻值随温度变化关系如图乙，电磁继电器线圈电阻不计。工作电路中，电源电压U₂=220V，电阻R₁=22Ω，R₂=198Ω。当电磁继电器线圈的电流I小于等于8mA时，衔铁上端与触点a接通；当电磁继电器线圈的电流I大于等于10mA时，衔铁被吸下与触点b接通。求：
（1）继电器动触点和（选填“a”或“b”）接通时，处于加热状态；求电热水器加热时的电流。
（2）电热水器的保温功率；
（3）若该电热水器产生的热量全部被水吸收，则在加热状态下正常工作10min,能将质量为多少kg的水从20℃加热到60℃（c_水=4.2×10³J/（kg?℃），计算结果保留1位小数）
（4）可调电阻R为300Ω，电热水器工作稳定后，可控水温最高为 ℃。
$德优题库$

共享时间:2024-05-21 难度:4 相似度:1.5

解析

纠错

下载

组卷

187447. （2025•陆港中学•二模） $德优题库$ 如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S₁，若通过干路的电流为1.6A，求通过电阻R₁的电流和电阻R₁的阻值。

共享时间:2025-03-25 难度:1 相似度:1.5

解析

纠错

下载

组卷

193666. （2024•铁一中学•六模）小帅为农场的储水箱设计了一个自动注水控制装置。如图，水箱高为1m，容积为0.8m²，在其底部竖直放置一重5N的长方体，长方体高为1m、底面积为0.02m²，上端通过绝缘轻杆与控制电路的压敏电阻R接触，此时压敏电阻受到的压力为零。压敏电阻R的阻值随压力F的增大而减小，部分数据如表。控制电路电源电压U＝12V，定值电阻R₀为保护电阻。当控制电路的电流I≥0.5A时，电磁铁将衔铁吸合，工作电路断开，水泵停止给储水箱注水。已知

，g＝10N/kg。

压力F/N	180	185	190	195	200
压敏电阻R/Ω	18	17	16	14	12

（1）实现自动控制的电磁继电器的主要原件有电磁铁，其工作原理是利用了电流的　　；若水泵的额定功率为440W，正常工作时通过的电流是多少？
（2）要使储水箱装满水时水泵恰能自动停止工作，R₀应为多少？
（3）如图，从水箱顶部给空水箱注满水的过程中，水的重力所做的功是多少？

共享时间:2024-05-21 难度:4 相似度:1.5

解析

纠错

下载

组卷

195629. （2024•交大附中•一模）如图甲所示为一款能自动清扫地面的扫地机器人。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电，表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。
表一

额定电压	12V	额定功率	30W
电池容量	2500mA•h	工作噪音	＜50dB
净重	4kg	最大集尘量	1kg

机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。吸尘电机吸入功率与输入功率的比值叫做效率。
表二

真空度（Pa）	400	450	500	550	600
风量（m³/s）	0.025	0.02	0.017	0.015	0.013
吸入功率（W）	10	9	8.5		7.8

（1）该机器人充满电后至下一次自动充电前，能够连续正常工作的最长时间为多少？
（2）研究表二数据的规律，当风量为0.015m³/s时，吸尘电机吸入功率为多少？若吸尘电机的输入功率为25W，此时其效率为多少？
（3）光敏电阻是制作灰尘传感器的常用元件，图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U₀恒定（U₀＜12V），R_G为光敏电阻，其阻值随空气透光程度的变化而变化，R₀为定值电阻。当光敏电阻分别为6Ω和18Ω时，电压表的示数分别为4.5V和2.25V，则R₀阻值为多少？
（4）若机器人1秒钟消耗的电能中有40%用于克服摩擦力做功。已知集尘盒空置时，机器人匀速运动时受到的摩擦阻力为16N，查阅资料显示摩擦力与压力成正比，则达到最大集尘量时摩擦阻力为　　 N，机器人运动的速度为　　 m/s。（此问不要求写出计算过程）

共享时间:2024-03-09 难度:5 相似度:1.4

解析

纠错

下载

组卷

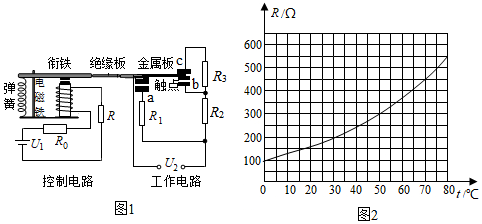

195702. （2024•二十六中•三模）某科技小组设计的电热水器具有加热和保温功能，其工作原理如图1所示。R为热敏电阻，其阻值R随温度变化的规律图像如图2所示，电源电压U₁为6V，保护电阻R₀的阻值为300Ω，热敏电阻R和工作电路中的三只加热电阻丝R₁、R₂、R₃均置于储水箱中，R₁=44Ω，U₂=220V，加热和保温时的功率分别为2200W和110W。
