199978. （2023•庆安中学•三模） $德优题库$ 如图所示，请用笔画线代替导线将如图所示的实物图补充完整。要求：
①小磁针的指向满足如图所示方向；
②滑动变阻器的滑片向A端移动时，通电螺线管的磁性减弱。

共享时间:2023-04-09 难度:5

纠错

下载

相似

组卷

[考点]

根据电路图连接实物，磁极间的相互作用，安培定则，利用安培定则判断磁极，影响电磁铁磁性强弱的因素，

[答案]

。

[解析]

解：根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是N极，左端是S极；根据安培定则判断电流从螺线管的右端进入，从左端流出；在匝数一定时，电流越小，磁性越弱，滑动变阻器滑片向A端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入右端下面接线柱，如图：

。

[点评]

本题考查了"根据电路图连接实物，磁极间的相互作用，安培定则，利用安培定则判断磁极，影响电磁铁磁性强弱的因素，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

208655. （2016•师大附中•四模）在图中，标出磁感线方向、小磁针的N极以及电源的正极。
$德优题库$

共享时间:2016-04-22 难度:5 相似度:1.1

解析

纠错

下载

组卷

199425. （2023•师大附中•八模）根据图中提供的信息填写下列各题： $德优题库$
（1）如图甲所示，在探究平面镜成像特点的实验中，在玻璃板后移动未点燃的蜡烛B，发现蜡烛B与蜡烛A的像完全重合，表明        。
（2）用如图乙所示的装置探究不同物质的吸热能力，用相同的电加热器分别进行加热；实验过程中通过        （选填“加热时间”或“温度计示数的变化”）反映物质吸收热量的多少。
（3）如图丙所示是小梦同学用米尺测量自己走一步的距离的情景，则她正常走一步的距离为        cm；
（4）在如图丁所示电路中，当闭合开关，使变阻器的滑片向右移动时，弹簧的长度会        （选填“变长”、“不变”或“变短”）。

共享时间:2023-06-18 难度:5 相似度:0.98

解析

纠错

下载

组卷

201507. （2021•临潼区•一模）请按要求填空。
$德优题库$
（1）如图1，用弹簧测力计测一物体所受重力，由图可知，被测物体的重力为        N。
（2）如图2，小车和木块一起向右匀速运动，小车上的木块突然向左倾倒，发生这一现象的原因，可能是小车突然        （选填“加速”或“减速”）。
（3）如图3，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的右端是        （选填“N”或“S”）极，电源的右端是        （选填“正”或“负”）极。

共享时间:2021-03-03 难度:5 相似度:0.8

解析

纠错

下载

组卷

208556. （2017•西工大附中•八模）根据图中标出的电磁铁的N、S极，可以判断出电源的A端是极。（选填“正”或“负”） $德优题库$

共享时间:2017-06-13 难度:2 相似度:0.7

解析

纠错

下载

组卷

208980. （2014•西工大附中•九模） $德优题库$
（1）小华同学在观察大雁塔音乐喷泉后设想，如果在喷泉的水底再设置一些彩灯，当五颜六色的光线从水下射出后能将喷泉勾勒出更加绚丽多彩的情景。如图1所示，MM′为空气与水的界面，设水下装有一盏彩灯S，射出一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面，请你在图中画出平面镜的准确位置和光线射出后在空气中传播的大致方向。
（2）如图2所示，是自卸车的示意图，车厢部分为可视为杠杆，画出液压杆施加的动力和力臂及物体A所受重力的示意图。
（3）小明在探究“水和煤油的吸热能力”的试验时，利用两个完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联并连接入电路，用一个开关控制同时通电或断电，请在图3中用画线代替导线，使电路满足要求。

共享时间:2014-06-23 难度:3 相似度:0.53

解析

纠错

下载

组卷

187224. （2025•西工大附中•一模）请完成下列填空。
$德优题库$
（1）如图-1，回形针的长度是        cm。
（2）如图-2，在“探究水在沸腾前后温度变化的特点”实验中，组装实验器材时应该按照        （选填“自上而下”或“自下而上”）的顺序。
（3）如图-3，在“探究电磁铁磁性强弱的影响因素”的实验中，通过        反映电磁铁的磁性强弱，保持滑动变阻器滑片位置不变，闭合开关S，观察到如图所示现象，说明其他条件一定时，电磁铁线圈的匝数越        电磁铁的磁性越强。

共享时间:2025-03-04 难度:3 相似度:0.53

解析

纠错

下载

组卷

188267. （2024•唐南中学•八模）请完成与下列实验有关的填空：
（1）如图所示是小鹏家的电能表此时读数为        kW?h,50Hz表示我国家庭电路中电流的方向每秒钟改变        次。
$德优题库$ ?（2）如图乙所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了。此实验证明了液体的压强与        有关；
（3）由如图丙的实验现象可知：电磁铁的磁性强弱跟        有关；用吸引铁定多少反映磁性强弱用到了        法。
（4）如图丁是小明“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （真空罩/金属盒）中的手机。

共享时间:2024-06-14 难度:3 相似度:0.53

解析

纠错

下载

组卷

188339. （2024•爱知中学•二模）完成填空。
$德优题库$
（1）图-1所示的体温计的示数为        ℃；
（2）图-2所示，在两个靠得较近的小车上分别放一块磁体，松手后，两个小车将        （选填“靠近”或“远离”），该现象可以用同名磁极相互        来解释；
（3）如图-3所示是“探究动能大小与哪些因素有关”的实验装置。使用同一个小球A从同一斜面的不同高度由静止开始滚下，是为了研究小球的动能大小与        的关系。 $德优题库$

共享时间:2024-03-30 难度:2 相似度:0.53

解析

纠错

下载

组卷

207429. （2020•西工大附中•二模）在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
（1）如果小灯泡的额定功率小于1W，电流表的量程应选       A为宜。
（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）．要求当滑动变阻器的滑片向右移动时，电流表示数增大。
$德优题库$
（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图乙），根据图像提供的信息，计算出小灯泡的额定功率为       W，小灯泡灯丝电阻随电压的增大而       （填“增大”、“减小”或“不变”）。
（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处       （写出一种即可）。

共享时间:2020-03-21 难度:3 相似度:0.53

解析

纠错

下载

组卷

183729. （2024•曲江一中•九上期末）科学探究是初中物理课程内容的重要组成部分，实验考查的角度也是多方位的。
$德优题库$
（一）冬生和林发同学在探究电和磁之间的关系时，用磁体、铜棒ab、电流表、导线组成如图1所示的实验装置。
（1）冬生在实验中发现，铜棒ab左右运动时，电流表指针也来回摆动，这种现象叫        现象，人们根据这个原理制成了        。
（2）林发用一节干电池替换了装置中的电流表，他们发现电路一接通，铜棒ab会向左摆动；若对调电池的正负极，铜棒ab会向        摆动。这一现象说明了通电导体在磁场中受力的方向与        方向有关。
（二）探究通电螺线管外部磁场的方向：
（3）玉华同学在嵌入螺线管的有机玻璃板上均匀撒些细铁屑，通电后轻轻敲击有机玻璃板，细铁屑的排列如图2所示；由此可判断，通电螺线管外部的磁场分布与        周围的磁场分布相似；
（4）将小磁针放在通电螺线管外部，小磁针静止时        极的指向就是该点处磁场的方向；由图2可知，通电螺线管的左端是其磁场的        极。

共享时间:2024-02-11 难度:4 相似度:0.45

解析

纠错

下载

组卷

187128. （2025•西工大附中•五模）请完成与下列实验有关的填空：
$德优题库$
（1）如图甲所示的电能表此时读数为        kW?h；
（2）如图乙所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了。此实验证明了液体的压强与        有关；
（3）由如图丙的实验现象可知：电磁铁的磁性强弱跟        有关；
（4）如图丁是小凡“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （选填“真空罩”或“金属盒”）中的手机。

共享时间:2025-05-10 难度:4 相似度:0.45

解析

纠错

下载

组卷

195094. （2024•长安区•一模）请完成下列填空。
$德优题库$
（1）如图-1，此时体温计的示数为        ℃。
（2）如图-2，提起水平接触水面的玻璃板，需要的力大于玻璃板的重力，这说明分子间存在        。
（3）如图-3，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜适当距离后光屏上再次呈现清晰的像，则该眼镜是        （选填“近视”或“远视”）眼镜。
（4）如图-4，在“探究电磁铁的磁性强弱跟哪些因素有关”的实验中，对比甲、乙两次实验可得出结论：当电磁铁线圈匝数一定时，       。

共享时间:2024-03-07 难度:4 相似度:0.45

解析

纠错

下载

组卷

188197. （2024•逸翠园中学•十二模）请完成与下列实验有关的填空：
$德优题库$ ?
（1）如图甲所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了，此实验证明了液体的压强与        有关。
（2）由如图乙的实验现象可知：电磁铁的磁性强弱跟        有关。
（3）如图丙是小明“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （真空罩/金属盒）中的手机。

共享时间:2024-07-20 难度:4 相似度:0.45

解析

纠错

下载

组卷

199304. （2023•师大附中•五模）按要求填空：
（1）有甲、乙两车同时同地同方向做匀速直线运动，它们的s-t图象如图-1所示，当t=6s时两车之间的距离s=       m。
（2）如图-2所示，毛皮和橡胶棒摩擦后，橡胶棒电子        （选填“得到”或“失去”）而带电。
$德优题库$
（3）如图-3所示，快速向下击打活塞会引燃硝化棉，发生的能量转化与汽油机的        冲程相同。
（4）如图-4所示是用来判断通电螺线管磁极的极性与        方向之间关系的方法。

共享时间:2023-05-04 难度:5 相似度:0.4

解析

纠错

下载

组卷

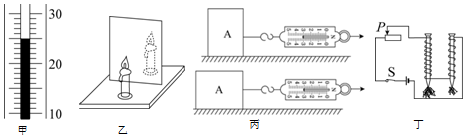

208515. （2017•西工大附中•六模）读图，回答问题：
