187128. （2025•西工大附中•五模）请完成与下列实验有关的填空：
$德优题库$

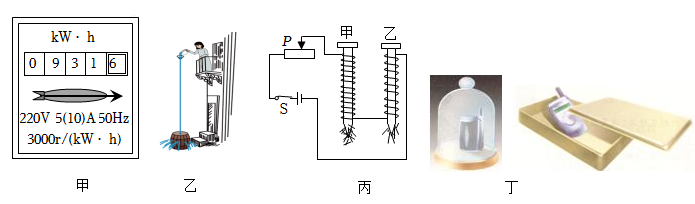

（1）如图甲所示的电能表此时读数为        kW?h；
（2）如图乙所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了。此实验证明了液体的压强与        有关；
（3）由如图丙的实验现象可知：电磁铁的磁性强弱跟        有关；
（4）如图丁是小凡“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （选填“真空罩”或“金属盒”）中的手机。

共享时间:2025-05-10 难度:4

纠错

下载

相似

组卷白板

[考点]

液体压强与深度的关系，电能表的读数，影响电磁铁磁性强弱的因素，电磁波的传播，

[校正]

[答案]

（1）931.6；（2）液体的深度；（3）线圈匝数；（4）真空罩。

[解析]

解：（1）电能表的末尾是小数位。如图甲所示的电能表此时读数为931.6 kW•h。
（2）帕斯卡裂桶实验是在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了，说明液体压强与深度有关，深度越大，液体压强越大；
（3）由图可知，甲、乙两个电磁体串联在电路中，电流大小相同，而甲的线圈匝数多，吸引的大头针多，说明电流一定时，电磁铁的磁性强弱与线圈匝数有关；
（4）电磁波遇到金属会被反射，将手机放在金属盒中，打电话呼叫金属盒中的手机，这时手机不能收到呼叫信号；而在真空罩内的手机能收到呼叫信号，说明金属容器能屏蔽电磁波，电磁波在真空中能传播。
故答案为：（1）931.6；（2）液体的深度；（3）线圈匝数；（4）真空罩。

[点评]

本题考查了"液体压强与深度的关系，电能表的读数，影响电磁铁磁性强弱的因素，电磁波的传播，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188267. （2024•唐南中学•八模）请完成与下列实验有关的填空：
（1）如图所示是小鹏家的电能表此时读数为        kW?h,50Hz表示我国家庭电路中电流的方向每秒钟改变        次。
$德优题库$ ?（2）如图乙所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了。此实验证明了液体的压强与        有关；
（3）由如图丙的实验现象可知：电磁铁的磁性强弱跟        有关；用吸引铁定多少反映磁性强弱用到了        法。
（4）如图丁是小明“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （真空罩/金属盒）中的手机。

共享时间:2024-06-14 难度:3 相似度:1.75

解析

纠错

下载

组卷白板

188197. （2024•逸翠园中学•十二模）请完成与下列实验有关的填空：
$德优题库$ ?
（1）如图甲所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了，此实验证明了液体的压强与        有关。
（2）由如图乙的实验现象可知：电磁铁的磁性强弱跟        有关。
（3）如图丙是小明“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （真空罩/金属盒）中的手机。

共享时间:2024-07-20 难度:4 相似度:1.5

解析

纠错

下载

组卷白板

199377. （2023•师大附中•九模）请完成与下列实验有关的填空：
$德优题库$
（1）用如图甲所示的实验装置可以确定物体所受重力的方向始终是        的。
（2）如图乙所示，物理学家帕斯卡曾经做过一个著名的“裂桶”实验：在一个密闭的、装满水的木桶的桶盖上插入一根细长的管子，从楼房的阳台上往管子里灌水，只灌了几杯水，桶竟裂开了。此实验证明了液体的压强与        有关。
（3）由如图丙的实验现象可知：电磁铁的磁性强弱跟        有关。
（4）如图丁是小明“探究电磁波的传播特性”的装置。能接收到呼叫信号的是放在        （真空罩/金属盒）中的手机。

共享时间:2023-06-25 难度:5 相似度:1.35

解析

纠错

下载

组卷白板

208555. （2017•西工大附中•八模） $德优题库$ 图中电能表的示数为 kW?h。

共享时间:2017-06-13 难度:1 相似度:1.25

解析

纠错

下载

组卷白板

199974. （2023•庆安中学•三模） $德优题库$ 如图所示是一辆不慎驶入水中汽车的车门。随着水位升高，车门上A处受到水的压强将（填“变大”、“不变”或“变小”）。若车门在水下部分的面积为0.8m²，受到水的平均压强为5×10³Pa,g=10N/kg,此时车门所受水的压力相当于 kg水压在车门上，建议汽车不慎驶入水中时，应立即设法从车内逃离，紧急情况下，应挥动逃生锤的（填“A”或“B”）端砸向玻璃窗的边角，砸窗逃离。

共享时间:2023-04-09 难度:2 相似度:0.75

解析

纠错

下载

组卷白板

200827. （2022•高新一中•二模） $德优题库$ 图1是小明家安装的电能表，根据表上的参数可知，小明家电路中允许同时接入的用电器总功率不能超过 W。图2分别是他家上月初和本月初电能表的示数，则他家上月用电 kW?h。

共享时间:2022-03-28 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

193903. （2024•高新陆港•四模）（1）如图甲所示，木块移动的距离为        cm；
（2）小明家5月份电能表读数为378.6kW?h,4月底电能表读数如图乙所示，那么5月份他家消耗了        kW?h的电能。细心的小明发现电能表的表盘转动得快慢是变化的，电能表表盘转动越快，说明电流通过用电器        （选填“做功越快”或“做功动越多”）。
（3）图丙秒表的度数为        s。
$德优题库$ ?

共享时间:2024-04-17 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

184368. （2023•交大附中•九上期末）请完成下列实验填空。
$德优题库$

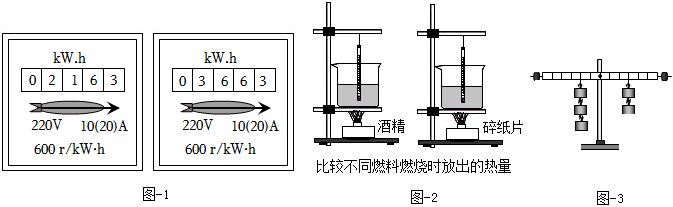

（1）如图-1所示，为阳阳家11月初和月底电能表的读数，则阳阳家11月份消耗的电能是        kW?h。
（2）如图-2所示，控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，发现用碎纸加热烧杯中水温度升得快，       （选填“能”或“不能”）说明碎纸片的热值大。
（3）如图-3，在“探究杠杆平衡条件”的实验中，先调节杠杆使之在        位置平衡后再开始实验，图中杠杆正处于水平平衡，若在杠杆两边的钩码下再轻轻地各加上一个相同的钩码，杠杆将        （选填“仍能平衡”“右端上升”或“左端上升”）。

共享时间:2023-02-02 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

183980. （2024•西安八十五中•九上期末）请完成下列填空。
$德优题库$

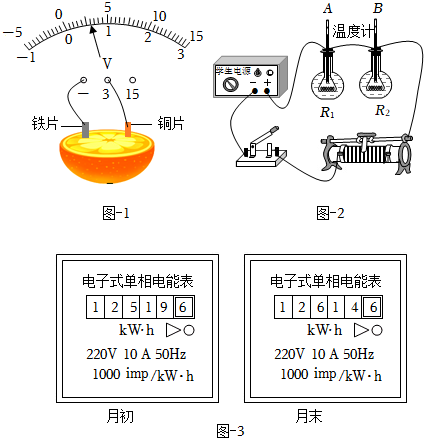

（1）如图-1，水果电池的电压为        V。
（2）如图-2，在探究“电流通过导体产生热量的多少与什么因素有关”的实验中，将电阻丝R₁、R₂串联是为了控制        和通电时间相同，闭合开关，通电一段时间后观察到温度计A的示数变化较大，由此可知，电阻丝R₁的阻值        （选填“＞”“＜”或“=”）电阻丝R₂的阻值。
（3）如图-3，这是某家庭1月初、末的电能表的示数，若电费标准为0.6元/（kW?h），该家庭1月应交电费        元。

共享时间:2024-02-15 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

229464. （2021•理工大附中•九上期中）按要求完成填空。
$德优题库$

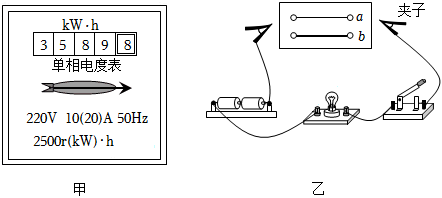

（1）图甲所示电能表的示数为 kW?h,该电能表允许通过的最大电流为 A。
（2）如图乙所示是“探究影响导体电阻大小因素”的实验装置，图中a和b都是镍铬合金丝，它们的长短相同、粗细不同，则该实验能探究导体电阻大小跟导体的关系；实验中通过观察来判断电阻的大小。

共享时间:2021-11-21 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

199975. （2023•庆安中学•三模） $德优题库$ 如图所示是小李家的电能表，她家所使用的用电器总功率不能超过 W。将一台额定功率为880W的电暖气单独接入电路中，正常工作30min,电能表的转盘转了转。

共享时间:2023-04-09 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

200733. （2022•西安工业大学附中•三模）阅读短文，回答问题。
测温手环与智能休眠仓随着计算机软硬件和互联网技术的高速发展，可穿戴式智能设备逐渐在生产生活领域表现出广阔的应用潜力。例如，在此次新冠疫情防控中，用于体温监控的测温手环就是一种智能穿戴设备，如图甲所示。
$德优题库$
测温手环主要由温度传感模块、蓝牙模块、电源模块三个部分组成。在温度传感模块中，有对温度敏感的热敏电阻与导热双金属片相连。使用测温手环时，导热金属片与人体接触，双金属片温度的变化引起热敏电阻的阻值发生变化，热敏电阻的阻值变化会影响电路中电流的大小。温度传感模块中的测温芯片可以根据电路中电流的大小计算出人体的温度。且手环中的蓝牙模块通过无线网络将芯片中的温度数据传送给移动设备，从而实现体温的实时监控。
为了降低测温手环的功耗，延长它的工作时间，测温手环一般配有智能休眠仓，如图乙所示。有些测温手环是通过判断温度变化来实现自动开关的。测温手环放入智能休眠仓后，由于环境温度低于某个设定的温度或者手环检测到的温度长时间不发生变化，则测温手环中的双金属片与热敏电阻分离而自动关机。还有些测温手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，它可以断开测温手环的电路。因此，这类测温手环的智能休眠仓下面需要预埋一个磁体。
（1）蓝牙模块是通过        与手机传递信息的（选填“电磁波”、“红外线”或“超声波”）；
（2）热敏电阻阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。如下图象（1）中所示的热敏电阻R₁是        （选填“正”或“负”）温度系数热敏电阻。
（3）霍尔元件在测温手环的电路中相当于        （选填“开关”、“电源”或“用电器”）；
（4）小华将三个废旧手环的“测温头”拆下后分别接入如图（2）所示的电路，获得了图（3）所示三个“测温头”的“温度与电流”图象，其中灵敏度最高“测温头”是        ；
A.A图线所对应的探头
B.B图线所对应的探头
C.C图线所对应的探头
D.三个探头的灵敏度无法比
$德优题库$
（5）在学习了测温手环的原理后，小华想利用热敏电阻设计一款电子温度计，他查阅资料发现某热敏电阻的阻值随温度变化的图象如图（4）所示，若小华利用该热敏电阻制成电子温度计，则该温度计测量温度最为灵敏的温度范围是        。
A.t₁-t₂
B.t₂-t₃
C.t₃-t₄
D.无法确定

共享时间:2022-04-10 难度:3 相似度:0.58

解析

纠错

下载

组卷白板

187224. （2025•西工大附中•一模）请完成下列填空。
$德优题库$

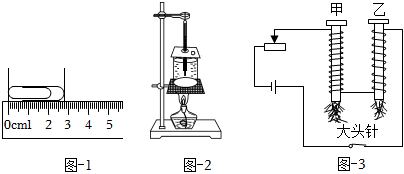

（1）如图-1，回形针的长度是        cm。
