199357. （2023•师大附中•七模）图甲为一种自动恒温箱，其内部控制电路的电压恒为12V，定值电阻R₁=5Ω，R₂为热敏电阻，其阻值随温度变化的关系如图丙所示。把一个电压鉴别器并联在A、B两点之间（在分析电路时可将电压鉴别器内部视为断路），当热敏电阻R₂的阻值随温度变化时，电压鉴别器通过其内部的电磁继电器控制加热电路中开关S的通断：当U_AB≤2V时闭合S，加热电路中的电热丝通电发热，从而使箱内温度升高；当U_AB≥3V时断开S，电热丝停止加热。则：
$德优题库$
（1）若恒温箱中电热丝R的阻值为48.4Ω，加热电路正常工作的电功率为多少？
（2）该恒温箱内的温度将保持在怎样的范围？
（3）若想使此恒温箱内的最高温度升高一些，在电压鉴别器功能和热敏电阻不变的条件下，可采取的措施有。（写出一条合理的建议即可）

共享时间:2023-06-05 难度:5

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，应用欧姆定律进行故障分析，光敏、热敏、压敏等半导体电路分析，结合图像计算电功率，电功率的综合计算，

[答案]

（1）加热电路正常工作的电功率为1000W；

（2）此恒温箱的温度将保持在20℃～35℃范围内。

（3）减小定值电阻R₁的阻值（或控制电路中再串接一个电阻）。

[解析]

解：（1）加热电路正常工作的电功率：P_加热＝

＝

＝1000W；
（2）由图乙控制电路可知，R₁、R₂串联，电压鉴别器测量R₁两端的电压，
由题意可知，当U_AB＝2V时，开关刚好闭合，
由串联电路的电压特点和欧姆定律可知，此时R₂的阻值：R₂＝

＝

×R₁＝

×5Ω＝25Ω，
由图丙可知，此时恒温箱内的温度为20℃；
当U_AB'＝3V时，开关刚好断开，
由串联电路的电压特点和欧姆定律可知，此时R₂的阻值：R₂'＝

＝

×R₁＝

×5Ω＝15Ω，
由图丙可知，此时恒温箱内的温度为35℃；
因此此恒温箱的温度将保持在20℃～35℃范围内；
（3）分析图像可知，若要恒温箱的温度变化增加一些，则需减小开始加热和停止加热时热敏电阻R₂的阻值，
①在电源电压不变时，因电压鉴别器功能不变，则开始加热和停止加热时R₂两端的电压也不变，在R₂的阻值减小时，由串联电路的特点和欧姆定律可知电路中电流增大；对电阻R₁而言，开始加热和停止加热时其电压不变，要电路中电流增大，必然应减小电阻R₁的阻值；
②若电阻R₁的阻值不变，且电压鉴别器功能不变，由欧姆定律可知开始加热和停止加热时电路中电流不变；在R₂的阻值减小时，由U＝IR可知，R₂两端的电压应减小，则可在控制电路中再串联一个电阻分压来实现。
答：（1）加热电路正常工作的电功率为1000W；
（2）此恒温箱的温度将保持在20℃～35℃范围内。
（3）减小定值电阻R₁的阻值（或控制电路中再串接一个电阻）。

[点评]

本题考查了"欧姆定律的应用，应用欧姆定律进行故障分析，光敏、热敏、压敏等半导体电路分析，结合图像计算电功率，电功率的综合计算，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

199598. （2023•唐南中学•二模）某同学设计的电饭锅具有煮饭和保温两种功能，电路如图甲所示，控制电路的虚线框内接有一个热敏电阻R和一个定值电阻R₀（均未画出），热敏电阻R的阻值大小与温度的关系如图乙所示。闭合开关S₁、S₂，刚开始触点D与E接触，随着锅内温度升高，热敏电阻R阻值减小，继电器内电流增大，当锅内温度达到105℃时电磁铁刚好吸合衔铁，使触点D脱开E，改与F接触，此时电饭锅保温；当锅内温度降低到60℃时电磁铁刚好松开衔铁，触点D再次与E接触。已知控制电路电源电压恒为3V，电饭锅工作电压为220V，R₂阻值为99Ω，电饭锅煮饭时功率为2200W。控制电路消耗的功率和电磁铁线圈电阻均忽略不计。求：
（1）电饭锅煮饭时的电流；
（2）电饭锅保温时的功率；
（3）当电磁铁中电流为0.2A时，电磁铁刚好吸合衔铁；请在甲图的虚线框内画出热敏电阻R和定值电阻R₀的连接图，请计算出R₀的阻值并标记在虚线框内的电路图上（此问不要求写出计算过程）。 $德优题库$

共享时间:2023-03-29 难度:5 相似度:1.6

解析

纠错

下载

组卷

208475. （2017•西工大附中•十模） “光强”是表示光的强弱程度的科学量。照射光越强，光强越大。光强符号用E表示，国际单位为坎德拉（cd）。如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E间的关系图，图丙为小金利用这种光敏电阻所设计的电路。已知电源电压为6V，小灯泡L标有“6V 6W”字样，灯丝的电阻随温度的变化而变化。
$德优题库$
（1）分析上述资料，可以看出这种光敏电阻的阻值随光强的增大而（选填“增大”或“减小”）。
（2）求小灯泡正常发光时的电流。
（3）光敏电阻接收光强为3坎德拉的光照射时，闭合开关，测得电路中的电流为0.6A，求此时小灯泡的电阻。
（4）某次实验中测得小灯泡两端电压为1.5V，光敏电阻消耗的功率为2.25W，求此时光敏电阻接收到光的光强。

共享时间:2017-07-03 难度:3 相似度:1.6

解析

纠错

下载

组卷

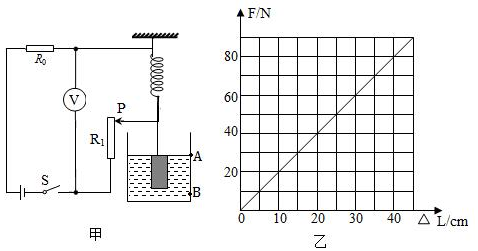

201536. （2021•交大附中•三模）如图甲所示是某款水位自动测控仪的测量原理图，电源电压U恒为12V，定值电阻R₀=10Ω，R₁为一竖直固定光滑金属棒，总长30cm,阻值为15Ω，其接入电路的阻值与长度成正比。弹簧上端固定，滑片P固定在弹簧下端且与R₁接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重60N，高50cm,底面积为80cm²。当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R₁最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量ΔL的关系如图乙所示。闭合开关S，求：（已知ρ_水=1.0×10³kg/m³，g取10N/kg）
$德优题库$
（1）电路中R₀的作用是；
（2）当水位处于位置A时，电压表的示数；
（3）当水位处于位置A时，此时弹簧的伸长量；
（4）水位降至B时，此时电路消耗的电功率。

共享时间:2021-04-03 难度:3 相似度:1.6

解析

纠错

下载

组卷

195294. （2024•曲江一中•四模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U₁恒定为12V，热敏电阻R₁的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：
$德优题库$
（1）发热电阻R的阻值。
（2）电暖箱中的最高温度为48℃时，滑动变阻器两端电压。
（3）调节滑动变阻器阻值为R₂=10Ω时，电暖箱温度变化的范围。

共享时间:2024-04-28 难度:3 相似度:1.6

解析

纠错

下载

组卷

188202. （2024•逸翠园中学•十二模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。
（2）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少W？本次使用过程能洁净空气量Q是多少？
（3）若室内面积为20m²，房间的高度为2.5m，使该空气净化器工作挡位为4挡时，理论上1h可以净化房间内空气次数n是多少？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V，定值电阻R₀＝10Ω。如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A；净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率Z为多少？（净化效率等于净化前、后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2024-07-20 难度:2 相似度:1.4

解析

纠错

下载

组卷

184938. （2023•西工大附中•九上期中） $德优题库$
体重超标已影响了部分中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R₀两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。

共享时间:2023-11-22 难度:2 相似度:1.4

解析

纠错

下载

组卷

195435. （2024•高新一中•一模）体重超标影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
$德优题库$
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
（2）此体重计所能测量的人的最大重力为多少？
（3）若想增大体重计的测量范围，可行的方法是：（任写一种即可）。

共享时间:2024-03-14 难度:2 相似度:1.4

解析

纠错

下载

组卷

199261. （2025•高新三中•六模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。净化器的能效比越　　，说明该净化器越节能。
（2）如果室内面积为20m²，房间的高度为25m。使该空气净化器工作挡位为4挡时。理论上1h可以净化房间内空气　　次。
（3）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少？此时能效比（记作α）为多少m³/（h•W）？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V。定值电阻R₀＝10Ω，如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A：净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率η为多少？（净化效率η等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2025-05-22 难度:2 相似度:1.4

解析

纠错

下载

组卷

187496. （2025•陆港中学•四模）学校提出“节约粮食，杜绝浪费”倡议，某同学为学校食堂设计了“节约秤”。如图甲所示，电路中电源电压恒为6V，提示器R₁的阻值恒为10Ω，电流表量程为0～0.6A，电阻R₂阻值随压力大小的关系如图乙所示，当“节约秤”上质量大于100g时，提示器就会发出提示音。求：
（1）当压力为零时，电阻R₂阻值；
（2）“节约秤”表盘上100g应标在电流表多少安培的刻度线上；
（3）当“节约秤”上的质量为350g时，电路消耗的总功率。
$德优题库$

共享时间:2025-04-20 难度:2 相似度:1.4

解析

纠错

下载

组卷

208985. （2014•西工大附中•九模） $德优题库$ 如图是某同学设计的“风力测试仪”的原理图，电源电压是6V，R₀为定值保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝，OP为质量、电阻均不计的金属细杆，下端连接一个重为3N的圆球P，闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，是金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A．已知悬挂点O与电阻丝B端为10cm,金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1）无风时电流表示数；
（2）求当金属细杆OP滑在AB中点时圆球P受风力大小为多少牛？此时，电路消耗的总功率是多少？
（3）若将电流表的刻度改为风力刻度值，请问表盘刻度均匀吗？简要说明道理：

共享时间:2014-06-23 难度:2 相似度:1.4

解析

纠错

下载

组卷

195677. （2024•西安二十三中•一模）有一种电加热恒温水族箱，工作原理如图甲所示。控制电路由电压为U₁=6V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R₀和热敏电阻R₁组成，工作电路由电压为U₂=220V的电源和两个阻值为96.8Ω的加热电热丝R₂组成。当控制电路中的电流达到0.05A时，衔铁被吸下来，触点处断开，工作电路停止工作。当控制电路中的电流小于0.05A时，衔铁被弹回，触点处接通，工作电路正常工作，热敏电阻R₁的阻值随温度变化关系如图乙所示。
（1）要使恒温设定的温度值升高，应调节滑动变阻器R₀的滑片，使其接入电路的阻值（选填“变大”“变小”或“不变”）。
（2）工作电路正常工作1min,加热电热丝产生的热量是6×10⁴J，请计算工作电路加热功率，并在甲图虚线框内画出工作电路的R₂的连接方式。
（3）通过调节控制电路中滑动变阻器R₀接入电路的阻值，就能调节恒温箱中需要设定的不同温度，如果恒温箱的温度设定为50～80℃，求滑动变阻器R₀的调节范围。
$德优题库$

共享时间:2024-03-02 难度:5 相似度:1.37

解析

纠错

下载

组卷

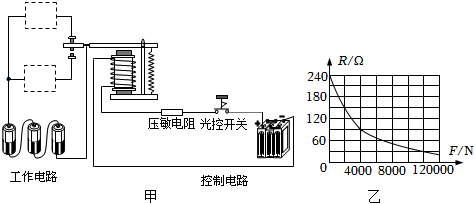

199574. （2023•唐南中学•三模）有一种“闯红灯违法证据模拟记录器”如图甲所示，其控制电路工作原理为：当光控开关接收到红光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化（变化规律图像如图乙所示）引起电流变化达到一定值时，电磁继电器的衔铁就被吸下，工作电路中的电控照相机工作拍摄违规车辆；光控开关未受到红光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为12V，电磁继电器线圈电阻为10Ω，当控制电路中电流大于或等于0.12A时，衔铁被吸引到电磁铁上，g取10N/kg。
$德优题库$
（1）用 $德优题库$ 表示电控照相机，在图甲虚线框内画出照相机及指示灯。
（2）水平地面上，质量大于或等于多少千克的车辆违规时会被拍照记录？
（3）一辆汽车违规闯红灯时，线圈的功率为0.9W，此时压敏电阻的阻值是多少？

共享时间:2023-04-13 难度:4 相似度:1.35

解析

纠错

下载

组卷

194343. （2024•交大附中•六模）如图甲是只有加热、保温功能的电热水器的简易电路图，控制电路中，电源电压U₁=6V，R为阻值可调的电阻，热敏电阻R_t允许通过的最大电流I_max=15mA，其阻值随温度变化关系如图乙，电磁继电器线圈电阻不计。工作电路中，电源电压U₂=220V，电阻R₁=22Ω，R₂=198Ω。当电磁继电器线圈的电流I小于等于8mA时，衔铁上端与触点a接通；当电磁继电器线圈的电流I大于等于10mA时，衔铁被吸下与触点b接通。求：
（1）继电器动触点和（选填“a”或“b”）接通时，处于加热状态；求电热水器加热时的电流。
（2）电热水器的保温功率；
（3）若该电热水器产生的热量全部被水吸收，则在加热状态下正常工作10min,能将质量为多少kg的水从20℃加热到60℃（c_水=4.2×10³J/（kg?℃），计算结果保留1位小数）
（4）可调电阻R为300Ω，电热水器工作稳定后，可控水温最高为 ℃。
$德优题库$

共享时间:2024-05-21 难度:4 相似度:1.35

解析

纠错

下载

组卷

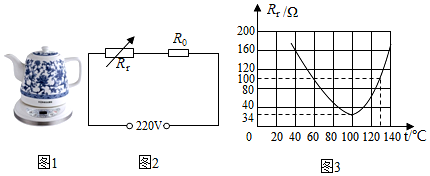

207019. （2021•莲湖区•二模）图1是由PTC新型半导体材料制成的陶瓷电热水壶，该材料制成的电阻有一个设定温度。当它的温度低于设定温度时，其电阻值随温度升高而变小，当温度高于设定温度时，其电阻值随温度升高而变大。工作电路如图2所示，R₀是定值电阻，其阻值不受温度影响。R_r是PTC材料制成的电阻，R_r的阻值与温度的关系如图3所示。该电热水壶在设定温度工作时，电路消耗的总功率为1100W。
