195050. （2024•师大附中•三模） $德优题库$ 如图所示为一种水箱的温控加热装置原理图。图中控制开关的通断由控制电压U₂控制，R₁为调温器，可设定不同温度，进而影响电热器的工作状态，达到温控作用。R₂为热敏电阻，用于探测水的温度，其阻值与水温关系如下表所示。已知电热器R₀标有“220V 1100W”字样，温控装置的电源电压U恒为12V。

R₂温度/℃	0	20	40	60	80	100
R₂电阻/Ω	8	7	6	5	4	3

（1）求电热器R₀正常工作时的电流？
（2）求电热器R₀正常工作5min产生的热量？
（3）当R₁接入电路中的阻值为8Ω，水箱中的水被加热到80℃时温控开关自动断开，求R₂的电功率？
（4）保持温控电源及控制电压U₂都不变，小明想把水箱中的水加热到洗热水澡用，请通过计算说明他应怎样调节调温器R₁的阻值？

共享时间:2024-04-11 难度:2

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，焦耳定律的简单计算，

[答案]

（1）正常工作时的电流是5A；

（2）产生的热量是3.3×10⁵J；

（3）R₂的电功率为4W；

（4）应将R₁调大一些。

[解析]

解：（1）电热器R₀正常工作时的电流

；
（2）电热器正常工作5min产生的热量

；
（3）当水箱中的水被加热到80℃时，R₂＝4Ω，电路的总电阻
R_总＝R₁+R₂＝8Ω+4Ω＝12Ω，
电路中的电流

，
R₂的电压
U₂＝IR₂＝1A×4Ω＝4V，
R₂的电功率
P₂＝UI＝4V×1A＝4W；
（4）正常热水澡的水温约为40℃，此时查表可知，此时R′₂＝6Ω，且当U₂＝4V及温控装置电源电压不变时，则此时电路电流为

，
此时R₁的阻值

，
故应将R₁调大一些。
答：（1）正常工作时的电流是5A；
（2）产生的热量是3.3×10⁵J；
（3）R₂的电功率为4W；
（4）应将R₁调大一些。

[点评]

本题考查了"欧姆定律的应用，焦耳定律的简单计算，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

187877. （2025•交大附中•一模）如图-1，是某款挂烫机的等效电路，R₁为加热电阻，R₂为待机状态保护电路的电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A。当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A。当温度降到100℃时，S又回到位置“1”。
$德优题库$
（1）求R₁的阻值。
（2）求挂烫机待机状态的功率。
（3）如图-2，是某次熨烫过程中，电路的电流随时间变化的情况，求挂烫机0～50s产生的热量。
（4）如图-3，请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。

共享时间:2025-03-10 难度:3 相似度:1.67

解析

纠错

下载

组卷

187351. （2025•曲江一中•三模）学校开展了防溺水安全教育后，小华组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，R₀是定值电阻，其阻值为10Ω；R_P是压敏电阻，其阻值R_P随水深h变化的图像如图乙所示。报警器浸入水下深度h大于等于1m时，报警器报警。通过计算回答：
$德优题库$
（1）报警器未浸入水中时，电流表的示数是多少？
（2）报警器浸入水下深度h为1m时，R_P两端电压是多少？
（3）报警器浸入水下深度h为1m时，报警器响铃10s,压敏电阻R_P产生的热量是多少？

共享时间:2025-04-09 难度:3 相似度:1.67

解析

纠错

下载

组卷

187447. （2025•陆港中学•二模） $德优题库$ 如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S₁，若通过干路的电流为1.6A，求通过电阻R₁的电流和电阻R₁的阻值。

共享时间:2025-03-25 难度:1 相似度:1.5

解析

纠错

下载

组卷

187399. （2025•经开区•一模） $德优题库$ 中国茶文化源远流长，如图-1是某款工夫茶保温碟。电路原理如图-2所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温，L为电功率忽略不计的电源指示灯。求：
（1）保温碟正常工作时的电流；
（2）保温碟正常工作时发热体电阻的阻值。

共享时间:2025-03-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

187375. （2025•曲江一中•二模） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2025-03-30 难度:1 相似度:1.5

解析

纠错

下载

组卷

193859. （2024•莲湖区•四模） $德优题库$ 创建生态文明城市需要我们共同关注环境。空气质量指数是环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示：

空气质量指数A	0-50	51-100	101-150	151-200	201-300	＞300
空气质量等级	优	良	轻度污染	中度污染	重度污染	严重污染

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图甲所示，已知电源电压U=18V，R₀是定值电阻，气敏电阻阻值R与A的关系如图乙所示，当空气质量指数A为100时，电压表示数为12V。求：
（1）由图象可知，气敏电阻的阻值随空气质量指数的增大而；
（2）定值电阻R₀的阻值是多少？
（3）当电压表示数为9V时对应的空气质量等级是什么？

共享时间:2024-04-16 难度:1 相似度:1.5

解析

纠错

下载

组卷

184717. （2024•理工大附中•九上期中）如图甲所示是潜水员潜水时会佩戴的水压表和深度表。图乙是某深度表的工作原理简化电路图，已知电源电压U=5V且恒定不变，定值电阻R₀=10Ω，R_P是阻值随水深度变化的电阻，其变化关系图像如图丙所示。求：
$德优题库$
（1）下潜深度越深，R_P的阻值越，电压表的示数越。（均选填“大”或“小”）。
（2）当电路中电流为0.15A时，R_P两端的电压为多少？
（3）电压表示数为2V时，潜水员所处的位置深度h为多少？

共享时间:2024-11-13 难度:1 相似度:1.5

解析

纠错

下载

组卷

187665. （2025•滨河中学•一模） $德优题库$ 如图是一“88W超级快充”手机充电器，假设其配套充电线的电阻约为0.01Ω，某次充电过程中，以最大充电电流6A、用时30min就将一手机充满了，试计算该过程中充电线上将产生多少热量？

共享时间:2025-03-06 难度:1 相似度:1.5

解析

纠错

下载

组卷

184451. （2024•师大附中•九上期中） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2024-11-11 难度:1 相似度:1.5

解析

纠错

下载

组卷

194320. （2024•交大附中•三模） $德优题库$ 中学生近视率越来越高，如图-1所示是一款电加热眼罩，具有高、中、低三挡加热功能，可以根据需求随时切换温度，有效缓解眼疲劳。图-2是电加热眼罩简化原理图，其相关参数如表。（不考虑温度对电热丝阻值的影响）

额定充电（放电）电压	6V
电池容量	2000mA?h
额定功率	3W/6W/12W

（1）电加热眼罩电路中S₁、S₂闭合、S₃接a时，加热电路为（选填“高”“中”或“低”）温挡；
（2）高温挡时电路中的最大电流是多大？电阻R₂的阻值是多大？
（3）充满电可以持续处于高温状态工作多长时间？

共享时间:2024-04-06 难度:2 相似度:1

解析

纠错

下载

组卷

188273. （2024•唐南中学•八模）电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成；在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₂的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$ ?
（1）电磁铁的上端是（选填“N”“S”）极；在控制电路中，当压敏电阻R₂受到的压力F增大时，电磁铁的磁性（选填“增强”、“减弱”或“不变”）。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为10mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）

共享时间:2024-06-14 难度:2 相似度:1

解析

纠错

下载

组卷

187496. （2025•陆港中学•四模）学校提出“节约粮食，杜绝浪费”倡议，某同学为学校食堂设计了“节约秤”。如图甲所示，电路中电源电压恒为6V，提示器R₁的阻值恒为10Ω，电流表量程为0～0.6A，电阻R₂阻值随压力大小的关系如图乙所示，当“节约秤”上质量大于100g时，提示器就会发出提示音。求：
（1）当压力为零时，电阻R₂阻值；
（2）“节约秤”表盘上100g应标在电流表多少安培的刻度线上；
（3）当“节约秤”上的质量为350g时，电路消耗的总功率。
$德优题库$

共享时间:2025-04-20 难度:2 相似度:1

解析

纠错

下载

组卷

183659. （2024•西北大附中•九上期末） $德优题库$ 如图，R₁=4Ω，R₂=6Ω，电源电压6V恒定，当闭合开关S。求：
（1）通过电阻R₁的电流。
（2）电压表的示数。
（3）通电2min,电路消耗的总电能是多少。

共享时间:2024-02-04 难度:2 相似度:1

解析

纠错

下载

组卷

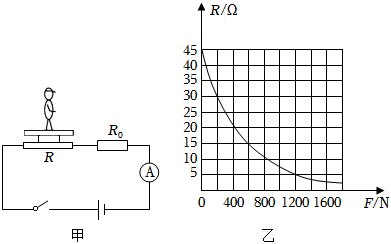

195435. （2024•高新一中•一模）体重超标影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
$德优题库$
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
（2）此体重计所能测量的人的最大重力为多少？
（3）若想增大体重计的测量范围，可行的方法是：（任写一种即可）。

共享时间:2024-03-14 难度:2 相似度:1

解析

纠错

下载

组卷

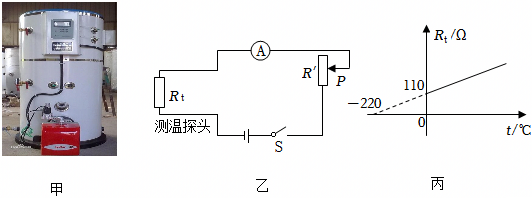

195317. （2024•曲江一中•三模）经调查新洲区部分学校食堂大都使用天然气蒸汽锅炉蒸饭、蒸馒头，如图所示，甲是某学校使用的某品牌“一吨蒸”天然气蒸汽锅炉图片。该锅炉工作时，先接通电源，电循环水泵（额定功率2kW）和控制装置（额定功率1.5kW）同时工作，天然气在燃烧器中燃烧，产生高温高压的水蒸气，产热蒸饭（额定产热功率720kW）。天然气的热值约为3.6×10⁷J/m³。
