如图是一超级快充手机充电器假设其配套充电线的电阻约为某次充电过程中以最大充电电流用时就将一手机充满了试计算该过程中充电线上将产生多少热量

207337. （2020•临潼区•二模） $德优题库$ 如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇“220V 44W”的字样，R₁、R₂为加热空气的电热丝，其中R₁的阻值为50Ω．在某次熔烤薯条的过程中，定时开关始终闭合，温控开关闭合5分钟然后断开1分钟，如此循环，求过程中：（不考虑温度对电阻的影响）
（1）温控开关闭合，R₂阻值调为零时，通过干路的电流多大？
（2）R₂阻值调为零，当定时开关显示已工作12分钟时，R₁一共产生多少焦耳的电热？
（3）温控开关闭合，调节R₂的阻值使其两端电压为20V，此时电路的总功率多大？

共享时间:2020-03-16 难度:2 相似度:1.5

解析

纠错

下载

组卷白板

195050. （2024•师大附中•三模） $德优题库$ 如图所示为一种水箱的温控加热装置原理图。图中控制开关的通断由控制电压U₂控制，R₁为调温器，可设定不同温度，进而影响电热器的工作状态，达到温控作用。R₂为热敏电阻，用于探测水的温度，其阻值与水温关系如下表所示。已知电热器R₀标有“220V 1100W”字样，温控装置的电源电压U恒为12V。

R₂温度/℃	0	20	40	60	80	100
R₂电阻/Ω	8	7	6	5	4	3

（1）求电热器R₀正常工作时的电流？
（2）求电热器R₀正常工作5min产生的热量？
（3）当R₁接入电路中的阻值为8Ω，水箱中的水被加热到80℃时温控开关自动断开，求R₂的电功率？
（4）保持温控电源及控制电压U₂都不变，小明想把水箱中的水加热到洗热水澡用，请通过计算说明他应怎样调节调温器R₁的阻值？

共享时间:2024-04-11 难度:2 相似度:1.5

解析

纠错

下载

组卷白板

208370. （2017•高新一中•五模）某校科技小组设计了如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁。电路中电源电压12V不变，指示灯的规格均为“12V16W”，R₀为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示。设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计。 $德优题库$
请解答下列问题：
（1）指示灯的电阻？
（2）当转向开关S与触点“2”和“3”刚接通时，电流从正极出发，通过定值电阻R₀、电磁铁、左转指示灯L₁，最后回到电源负极，这时指示灯L₁ （选填“正常”或“微弱”）发光；由于电流通过电磁铁，电磁铁具有了磁性，会将衔铁拉下来，使动触点A与静触点B接触从而导致电阻R₀和电磁铁短路，这时指示灯L₁ （选填“正常”或“微弱”）发光；电磁铁被短路后没有了磁性，衔铁在弹簧的作用下动触点与静触点再次分离，如此反复，就实现了指示灯亮暗的交替闪烁。
（3）转向开关S与触点“3”和“4”接通时，指示灯正常发光时，通过电源的电流是多少？
（4）转向开关S与触点“4”和“5”接通时，指示灯在1min内消耗的电能是多少焦耳？

共享时间:2017-05-13 难度:2 相似度:1.5

解析

纠错

下载

组卷白板

195628. （2024•交大附中•一模）图甲是一种新型电热器件——低温碳纤维电热膜，它是在绝缘材料表面注入一根根导电墨线，导电墨线两端与金属导线相连。现裁取一段包含2根导电墨线的电热膜，接入电路进行研究，如图乙所示，每根良好导电墨线的电阻均为60Ω，电源电压恒为12V。
$德优题库$
（1）闭合开关，通过导电墨线R₁的电流是多少？
（2）导电墨线R₂的一部分导电材料脱落（如图丙），电流表示数为0.3A，此时R₂的阻值是多少？计算后从影响电阻大小相关因素的角度进行定性解释；
（3）电热膜取暖器工作时利用了电流的效应，室内空气温度升高，是通过方式增加了空气内能，10s内R₁产生的热量是多少？

共享时间:2024-03-09 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

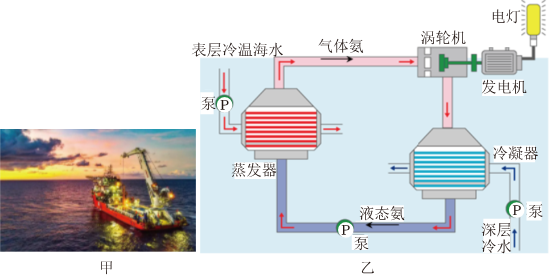

193595. （2024•西工大附中•五模）海洋表层海水和深层海水之间存在着20℃以上的温差，据测算，全球热带海洋的水温只要下降1℃，就能释放出1200亿千瓦的能量。图甲是我国首套20kW海洋漂浮式温差能发电装置搭载“海洋地质二号”船在南海成功完成海试图，图乙是海洋温差发电系统的原理图。蒸发器中液态的工作物质（氨）从表层温水中吸热，汽化为高压蒸汽，蒸汽推动涡轮机转动，带动发电机发电。完成发电后的气态工作物质在冷凝器中向深层低温海水放热，重新变为液态，再送回蒸发器循环使用。发电机的参数如表所示（g取10N/kg）
$德优题库$

额定发电功率	40kW
额定发电电压	400V
线圈电阻	0.1Ω
净重	100kg
底部面积	0.05m²

（1）把这台发电机放在水平地面上，对水平地面的压强为 Pa；
（2）发电机正常工作时，线圈电阻每秒钟产生的热量为多少J？如发电机的线圈用超导材料制作，则该发电系统的输出功率将提高百分之多少？
（3）已知煤电转换关系为β=380g/（kW?h），如果用烧煤的方法来发电，则这台发电机1h产生的电能需要烧多少千克煤？

共享时间:2024-05-04 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

187877. （2025•交大附中•一模）如图-1，是某款挂烫机的等效电路，R₁为加热电阻，R₂为待机状态保护电路的电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A。当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A。当温度降到100℃时，S又回到位置“1”。
$德优题库$
（1）求R₁的阻值。
（2）求挂烫机待机状态的功率。
（3）如图-2，是某次熨烫过程中，电路的电流随时间变化的情况，求挂烫机0～50s产生的热量。
（4）如图-3，请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。

共享时间:2025-03-10 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

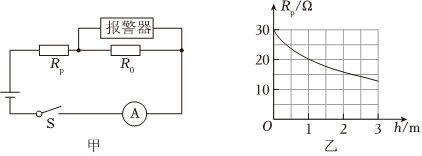

187351. （2025•曲江一中•三模）学校开展了防溺水安全教育后，小华组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，R₀是定值电阻，其阻值为10Ω；R_P是压敏电阻，其阻值R_P随水深h变化的图像如图乙所示。报警器浸入水下深度h大于等于1m时，报警器报警。通过计算回答：
$德优题库$
（1）报警器未浸入水中时，电流表的示数是多少？
（2）报警器浸入水下深度h为1m时，R_P两端电压是多少？
（3）报警器浸入水下深度h为1m时，报警器响铃10s,压敏电阻R_P产生的热量是多少？

共享时间:2025-04-09 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

188045. （2024•西工大附中•五模）海洋表层海水和深层海水之间存在着20℃以上的温差，据测算，全球热带海洋的水温只要下降1℃，就能释放出1200亿千瓦的能量。图甲是我国首套20kW海洋漂浮式温差能发电装置搭载“海洋地质二号”船在南海成功完成海试图，图乙是海洋温差发电系统的原理图。蒸发器中液态的工作物质（氨）从表层温水中吸热，汽化为高压蒸汽，蒸汽推动涡轮机转动，带动发电机发电。完成发电后的气态工作物质在冷凝器中向深层低温海水放热，重新变为液态，再送回蒸发器循环使用。发电机的参数如表所示（g取10N/kg）
$德优题库$

额定发电功率	40kW
额定发电电压	400V
线圈电阻	0.1Ω
净重	100kg
底部面积	0.05m²

（1）把这台发电机放在水平地面上，对水平地面的压强为 Pa；
（2）发电机正常工作时，线圈电阻每秒钟产生的热量为多少J？如发电机的线圈用超导材料制作，则该发电系统的输出功率将提高百分之多少？
（3）已知煤电转换关系为β=380g/（kW?h），如果用烧煤的方法来发电，则这台发电机1h产生的电能需要烧多少千克煤？

共享时间:2024-05-05 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

187326. （2025•滨河中学•三模）近期一些餐厅出现了用送餐机器人进行无接触配送，其运动依靠底部电动机带动。已知电动机线圈为铜制，比热容为0.4×10³J/（kg?℃），整个线圈质量为0.2kg,电动机与电流表串联后接在24V直流电源上工作，闭合开关后发现机器人并未运动，这时电流表示数为8A。检查发现电动机的齿轮被卡住了，产生的能量有80%转化为线圈的内能，排除故障后，正常工作时电流表的读数为1A，忽略所有摩擦，计算：
（1）电动机工作的原理：。
（2）电动机线圈的阻值。
（3）在卡住的1分钟内线圈的温度会升高多少。

共享时间:2025-04-12 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

188151. （2024•唐南中学•六模）随着科技创新教育在全市广泛开展，市教研室决定筹办2024年首届科技节暨“大科学”实验创新竞赛活动，某学校科技社团积极响应，网购了如图甲所示的3D打印笔，这是一支能在空气中书写的笔，似乎与神笔马良有点接近。3D打印笔通过加热，挤出热熔的PLA塑料丝，然后在空气中迅速冷却，最后固化成稳定的形状，帮你把二维的画面变成三维的物体，赋予您无尽的创造力。此打印笔有快慢两挡，其内部简化电路如图乙所示，将该3D打印笔单独接入装有如图丙所示电能表的家庭电路中正常工作。快挡打印90s,电能表指示灯闪烁6次，刚好将12g的塑料丝从20℃加热到260℃。已知该3D打印笔慢挡打印功率为20W，R₁、R₂是用于发热的定值电阻，塑料丝的比热容为2×10³J/（kg?℃）。求：
（1）3D打印笔快挡打印90s所消耗的电能；
（2）3D快挡打印90s时，塑料丝吸收的热量是多少焦耳；
（3）R₂的阻值。
$德优题库$

共享时间:2024-05-16 难度:3 相似度:1.33

解析

纠错

下载

组卷白板

187157. （2025•西工大附中•四模）图甲为小欧家中电火锅的简化电路图，其中R₁、R₂为定值电阻且都参与加热。旋钮开关可实现高、中、低三个挡位的切换，当旋钮开关处于图甲所示位置时为中温挡，电路中的电流为5A。电火锅正常工作时高温挡和中温挡的电功率之比为P_高：P_中=2：1。c_水=4.2×10³J/（kg?℃）。求：
$德优题库$
（1）当用高温挡加热1min时，电火锅产生的热量为多少；
（2）低温挡的电功率多大；
（3）小欧通过观察发现，在用电高峰，家里只有电火锅工作时，用高温挡将2kg冷水加热1min。水温从10℃上升到20℃，同时电能表（如图乙）指示灯闪烁了42次，则该电火锅的加热效率有多大？（结果保留一位小数）

共享时间:2025-04-19 难度:4 相似度:1.25

解析

纠错

下载

组卷白板

195270. （2024•高新陆港•一模） $德优题库$ 寒假期间，小丽在外婆家发现一闲置的旧电炉（如图甲），铭牌上标有“220V 484W”字样，电炉只有一根电阻丝。为检测电炉能否工作，将其单独接入家庭电路中，观察到表盘如图乙的电能表的指示灯在120s内闪烁了16次，忽略温度对电阻的影响。
（1）求电炉电阻丝的阻值；
（2）求检测时电炉的实际功率；
（3）小丽想为外婆制作一个可调温的发热坐垫。在父母的陪同下，她拆下整根电阻丝并分成两段，将其中一段制作为阻值可调的电阻丝；将两段均可发热的电阻丝接入电源电压恒为10V的电路中，在通过电阻丝的电流不超过其额定电流的情况下，坐垫的最大功率为27W，求发热坐垫在最小功率状态下工作10s产生的热量。

共享时间:2024-03-15 难度:4 相似度:1.25

解析

纠错

下载

组卷白板

186968. （2025•铁一中学•五模） $德优题库$ 寒假期间，小丽在外婆家发现一闲置的旧电炉（如图甲），铭牌上标有“220V 484W”字样，电炉只有一根电阻丝。为检测电炉能否工作，将其单独接入家庭电路中，观察到表盘如图乙的电能表的指示灯在120s内闪烁了16次，忽略温度对电阻的影响。
（1）求电炉电阻丝的阻值；
（2）求检测时电炉的实际功率；
（3）小丽想为外婆制作一个可调温的发热坐垫。在父母的陪同下，她拆下整根电阻丝并分成两段，将其中一段制作为阻值可调的电阻丝；将两段均可发热的电阻丝接入电源电压恒为10V的电路中，在通过电阻丝的电流不超过其额定电流的情况下，坐垫的最大功率为27W，求发热坐垫在最小功率状态下工作10s产生的热量。

共享时间:2025-05-06 难度:4 相似度:1.25

解析

纠错

下载

组卷白板

183731. （2024•曲江一中•九上期末）如图甲所示，是某品牌电吹风的原理图，S是功能切换开关，可实现“关”、“凉风”、“热风”之间的转换，某次工作过程中，其电功率与时间的图像如图乙所示。求：
$德优题库$
（1）电吹风吹凉风时，通过电动机的电流是多大？
（2）正常工作时电热丝的电阻是多大？
（3）电吹风内电动机的线圈电阻是8Ω，若电吹风吹凉风10min,则电动机线圈产生的热量是多少？
（4）某一天，小仁断开家中其它用电器，只用电吹风吹热风时，发现家中如丙图所示的电能表6min内指示灯闪烁了150次，求电吹风此时的实际功率是多少？

共享时间:2024-02-11 难度:4 相似度:1.25

解析

纠错

下载

组卷白板

200882. （2022•爱知中学•一模）小华家买了一个家用小型烘干机，其简化电路如图乙所示，主要技术参数如表。请解答如下问题：

额定功率	热风时： 550W
额定功率	冷风时： 110W
额定电压	220V

（1）图丙中电能表的读数为　　 kW•h；为了确保电路安全，小华家中用电器的总功率不能超过　　 W。
（2）吹冷风时，通过电动机的电流是多大？
（3）烘干机吹热风10min，电热丝产生的热量是多少？
（4）一天，小华断开家中其它用电器，只使用烘干机吹热风时，发现家中电能表（如图丙）6min指示灯闪烁了160次，求烘干机此时的实际功率是多少？

共享时间:2022-03-14 难度:5 相似度:1.2

解析

纠错

下载

组卷白板
