如图电源电压恒定当闭合开关求通过电阻的电流电压表的示数通电电路消耗的总电能是多少

首页 > 试题列表 > 单题解析

183659. （2024•西北大附中•九上期末） $德优题库$ 如图，R₁=4Ω，R₂=6Ω，电源电压6V恒定，当闭合开关S。求：
（1）通过电阻R₁的电流。
（2）电压表的示数。
（3）通电2min,电路消耗的总电能是多少。

共享时间:2024-02-04 难度:2

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，电功与电能的计算，

[答案]

（1）通过电阻R₁的电流为0.6A；

（2）电压表的示数为3.6V；

（3）通电2min，电路消耗的总电能是432J。

[解析]

解：根据电路图分析可知，两电阻是串联的，电压表测的是R₂两端的电压，电流表测的是通过两个电阻的电流；
（1）由串联电路电阻和规律和欧姆定律知通过电阻R₁的电流为：
I＝

＝

＝0.6A；
（2）R₂两端的电压为：
U₂＝IR₂＝0.6A×6Ω＝3.6V，即电压表的示数为3.6V；
（3）通电2min，电路消耗的总电能是：
W＝UIt＝6V×0.6A×2×60s＝432J。
答：（1）通过电阻R₁的电流为0.6A；
（2）电压表的示数为3.6V；
（3）通电2min，电路消耗的总电能是432J。

[点评]

本题考查了"欧姆定律的应用，电功与电能的计算，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

187592. （2025•高新一中•四模）如图1是某实验室的自动除湿器，内部简化电路图如图2，已知U₁=12V，调控电阻R₀的阻值范围为0～1000Ω，R为湿敏电阻，其阻值随相对湿度φ（单位为：%RH）变化的图象如图3所示，L为磁控开关，当控制电路中电流大于或等于20mA时，L的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压U₂=220V，Rg为保护电阻，磁控开关L的线圈电阻不计。问：
$德优题库$
（1）当S接通时，线圈上端的磁极是极，磁性弹片可能是（选填“铁”或“铝”）材料制成的。
（2）要求相对湿度控制在35%RH以内，则调控电阻R₀的阻值为多少？
（3）在磁控开关L闭合条件不变的情况下，若要早点开始除湿，则应将调控电阻R₀的阻值（选填“增大”、“不变”或“减小”）。
（4）该除湿器的铭牌中有一参数为“除湿量1.2kg/h（30℃80%RH）”，表示在30℃、相对湿度80%RH的情况下每小时的除水量，相关资料显示在该环境条件下的室内空气含水量是24g/m³。已知某实验室内环境温度为30℃、相对湿度80%RH、体积为200m³，想使用这台总功率为1100W的除湿器为实验室除湿，如果每次都能把该实验室里的水分除干，则除湿一次需要消耗的电能是多少kW?h？

共享时间:2025-04-28 难度:3 相似度:1.67

解析

纠错

下载

组卷

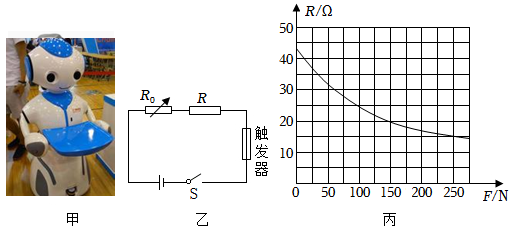

194200. （2024•爱知中学•一模）随着科技的迅猛发展，机器人技术已逐渐渗透到我们生活的方方面面。在餐饮业，智能送餐机器人的出现，不仅提升了服务效率，也为消费者带来了全新的用餐体验。下表是如图1所示的送餐机器人的部分参数：
