187468. （2025•陆港中学•三模）某实验小组在做“电与磁”的实验。
$德优题库$
（1）电磁铁下端的铁钉分布成图甲“发散”状态，这是由于相互排斥。
（2）图乙，灵敏电流表的内部主要由固定的磁铁和可以转动的线圈（与表外指针相连）两大部分组成。他们把两表连接起来（图丙），用手拨动右侧灵敏电流表指针，左侧灵敏电流表的指针也发生了偏转。他们的分析是：拨动右侧电流表的指针，表内线圈在磁场中做运动，产生了感应电流，利用这一原理可制成机，这样左侧电流表内线圈同时也会有电流，指针偏转，此时左侧电流表相当于机（后两空均选填“发电”或“电动”）。

共享时间:2025-04-05 难度:5

纠错

下载

相似

组卷

[考点]

电荷间的相互作用，磁极间的相互作用，电动机工作原理，电磁感应现象，发电机的原理，

[答案]

（1）同名磁极；（2）切割磁感线；发电；电动。

[解析]

解：（1）小铁钉被磁化，小铁钉远离铁钉的一端磁性相同，互相排斥，所以下端分散的；
（2）拨动右侧灵敏电流计的指针时，表内线圈在磁场中做切割磁感线运动，产生了感应电流，根据电磁感应原理可制成发电机；
这样左侧灵敏电流计内的线圈同时也会有电流，通电导体在磁场中受到力的作用，带动指针偏转起来，此时左侧电流表相当于电动机。
故答案为：（1）同名磁极；（2）切割磁感线；发电；电动。

[点评]

本题考查了"电荷间的相互作用，磁极间的相互作用，电动机工作原理，电磁感应现象，发电机的原理，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

133548. （2016•师大附中•八下期中） $德优题库$ 如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，可以看到细丝分开，这是因为。

共享时间:2016-05-29 难度:1 相似度:1.2

解析

纠错

下载

组卷

19075. （2017•西工大附中•模拟）如图所示的四种情景中：

（1）如图（a）所示，给装有少量水的试管塞上塞子并对其加热，塞子蹦出的过程类似于单缸四冲程汽油机的　　冲程。
（2）仔细观察如图（b）中的实验，图中滑轮的特点是　　。
（3）如图（c）所示，实验中要产生感应电流，导体棒AB就要沿着　　（选填“水平”或“竖直”）方向运动。
（4）（d）图所示的是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是　　（从能量角度分析）。

共享时间:2017-03-05 难度:4 相似度:0.7

解析

纠错

下载

组卷

98. （2020•陕西省•真题）如图是科技小组的同学利用电磁转换的知识制作的“电能无线传输”装置的示意图。图中送电线圈利用电流产生磁场，受电线圈利用磁场产生电流。受电线圈正对并靠近送电线圈可以产生电流，使灯泡发光，实现电能的无线传输。
（1）送电线圈是利用电流的　　效应工作的，与受电线圈产生电流的原理相同的是　　（选填“电动机”或“发电机”）。
（2）受电线圈中电流大小可以通过灯泡　　来反映。
（3）在图中的电源、调节装置和送电线圈不改变的情况下，该小组同学想探究影响受电线圈两端电压大小的因素，猜想它可能与受电线圈的匝数、直径及两线圈之间的距离有关。通过查阅资料，他们了解到了受电线圈两端电压与线圈匝数的关系。接着，他们用相同规格的漆包线绕制了多个匝数相同、直径不同的线圈，对其余两个猜想进行探究。实验数据如表：
（送电线圈直径为70.0mm）

实验次数	受电线圈的直径D/mm	两线圈之间的距离d/mm	受电线圈两端的电压U/V
1	70.0	22.0	8.6
2	70.0	11.0	14.1
3	70.0	5.5	20.5
4	145.0	5.5	10.3
5	105.0	5.5	16.9
6	45.0	5.5	13.9
7	32.0	5.5	5.4

①分析　1、2、3　三次实验数据可初步得出结论：在受电线圈的直径和匝数相同时，两线圈之间的距离越小，受电线圈两端的电压越大。
②分析3、4、5、6、7五次实验数据可初步得出结论：在两线圈之间的距离和受电线圈的匝数相同的情况下，受电线圈直径增大时，其两端电压　先增大后减小　。
（4）通过实验，小组同学发现电能无线传输存在传输距离　小　的缺点。尽管如此，电能无线传输技术仍然有着广阔的应用前景，如部分手机和电动牙刷的无线充电装置已经采用了该技术。

共享时间:2020-07-25 难度:4 相似度:0.53

解析

纠错

下载

组卷

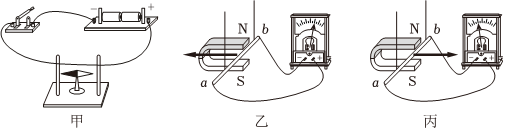

193255. （2025•西工大附中•五模）（1）小莫用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针        的（选填“偏转”或“不偏转”）现象，说明电流周围存在磁场；
