187205. （2025•西工大附中•二模） $德优题库$ 小闽为学校的陶器烧制炉加装一个自制的可控制温度的装置，其简化的工作电路图如图。R₁、R₂是炉内加热电阻，R₁阻值为44Ω，R是变阻器，R₀是电磁铁线圈电阻。温差电源的热点探头放在炉内，冷点探头放在20℃的恒温箱中。烧制炉接入220V的电路中，闭合开关S₁、S₂，衔铁与触点A接触，烧制炉处于加热状态；当电磁铁线圈中的电流达到0.01A时，衔铁被吸下与触点B接触，烧制炉进入保温状态，保温功率为200W。求：
（1）电磁继电器工作的原理为电流的效应，烧制炉处于保温状态时，R₁和R₂是（选填“串联”或“并联”）；
（2）烧制炉处于加热状态时，通过R₁的电流；
（3）烧制炉处于保温状态时，R₂的阻值。

共享时间:2025-03-18 难度:4

纠错

下载

相似

组卷

[考点]

串联和并联的概念与辨析，欧姆定律的应用，电功率的综合计算，电磁继电器的构造与原理，

[答案]

（1）磁；串联；

（2）烧制炉处于加热状态时，通过R₁的电流为5A；

（3）烧制炉处于保温状态时，R₂的阻值为198Ω。

[解析]

解：（1）电磁继电器工作的原理为电流的磁效应，烧制炉处于保温状态时，R₁和R₂是串联。
（2）烧制炉处于加热状态时，通过R₁的电流为：

；
（3）烧制炉进入保温状态，保温功率为200W，此时两个电阻串联，所以有：

；
R₂＝242Ω﹣44Ω＝198Ω。
答：（1）磁；串联；
（2）烧制炉处于加热状态时，通过R₁的电流为5A；
（3）烧制炉处于保温状态时，R₂的阻值为198Ω。

[点评]

本题考查了"串联和并联的概念与辨析，欧姆定律的应用，电功率的综合计算，电磁继电器的构造与原理，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188202. （2024•逸翠园中学•十二模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。
（2）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少W？本次使用过程能洁净空气量Q是多少？
（3）若室内面积为20m²，房间的高度为2.5m，使该空气净化器工作挡位为4挡时，理论上1h可以净化房间内空气次数n是多少？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V，定值电阻R₀＝10Ω。如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A；净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率Z为多少？（净化效率等于净化前、后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2024-07-20 难度:2 相似度:1.5

解析

纠错

下载

组卷

187496. （2025•陆港中学•四模）学校提出“节约粮食，杜绝浪费”倡议，某同学为学校食堂设计了“节约秤”。如图甲所示，电路中电源电压恒为6V，提示器R₁的阻值恒为10Ω，电流表量程为0～0.6A，电阻R₂阻值随压力大小的关系如图乙所示，当“节约秤”上质量大于100g时，提示器就会发出提示音。求：
（1）当压力为零时，电阻R₂阻值；
（2）“节约秤”表盘上100g应标在电流表多少安培的刻度线上；
（3）当“节约秤”上的质量为350g时，电路消耗的总功率。
$德优题库$

共享时间:2025-04-20 难度:2 相似度:1.5

解析

纠错

下载

组卷

187060. （2025•新城区•一模） $德优题库$ 如图是某款家用电热器的简化电路，R₁、R₂为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
（1）电热器处于高温挡时，通过电路的电流。
（2）电热丝R₂的阻值。

共享时间:2025-03-04 难度:1 相似度:1.25

解析

纠错

下载

组卷

184451. （2024•师大附中•九上期中） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2024-11-11 难度:1 相似度:1.25

解析

纠错

下载

组卷

187375. （2025•曲江一中•二模） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2025-03-30 难度:1 相似度:1.25

解析

纠错

下载

组卷

187399. （2025•经开区•一模） $德优题库$ 中国茶文化源远流长，如图-1是某款工夫茶保温碟。电路原理如图-2所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温，L为电功率忽略不计的电源指示灯。求：
（1）保温碟正常工作时的电流；
（2）保温碟正常工作时发热体电阻的阻值。

共享时间:2025-03-07 难度:1 相似度:1.25

解析

纠错

下载

组卷

187447. （2025•陆港中学•二模） $德优题库$ 如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S₁，若通过干路的电流为1.6A，求通过电阻R₁的电流和电阻R₁的阻值。

共享时间:2025-03-25 难度:1 相似度:1.25

解析

纠错

下载

组卷

187640. （2025•高新三中•三模） $德优题库$ 直饮机的电路图如图所示，电热丝R₁、R₀绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态，可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是550W。
（1）温、开水选择开关处于（“断开”或“闭合”）状态时饮水机处于加热状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少？
（3）电热丝R₁的电阻是多少？
（4）现想缩短将水烧开所用的时间，需对直饮机的电路进行改造，请你仅用现有器材设计新的电路图。

共享时间:2025-04-13 难度:1 相似度:1.25

解析

纠错

下载

组卷

184717. （2024•理工大附中•九上期中）如图甲所示是潜水员潜水时会佩戴的水压表和深度表。图乙是某深度表的工作原理简化电路图，已知电源电压U=5V且恒定不变，定值电阻R₀=10Ω，R_P是阻值随水深度变化的电阻，其变化关系图像如图丙所示。求：
$德优题库$
（1）下潜深度越深，R_P的阻值越，电压表的示数越。（均选填“大”或“小”）。
（2）当电路中电流为0.15A时，R_P两端的电压为多少？
（3）电压表示数为2V时，潜水员所处的位置深度h为多少？

共享时间:2024-11-13 难度:1 相似度:1.25

解析

纠错

下载

组卷

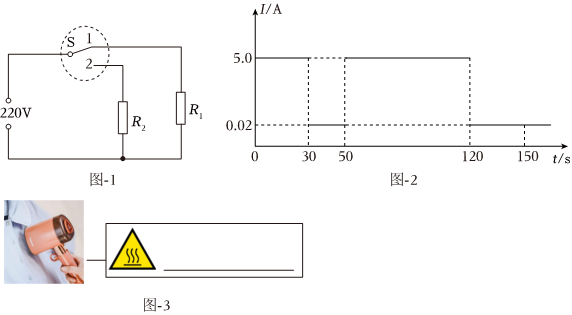

187877. （2025•交大附中•一模）如图-1，是某款挂烫机的等效电路，R₁为加热电阻，R₂为待机状态保护电路的电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A。当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A。当温度降到100℃时，S又回到位置“1”。
$德优题库$
（1）求R₁的阻值。
（2）求挂烫机待机状态的功率。
（3）如图-2，是某次熨烫过程中，电路的电流随时间变化的情况，求挂烫机0～50s产生的热量。
（4）如图-3，请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。

共享时间:2025-03-10 难度:3 相似度:1.17

解析

纠错

下载

组卷

187950. （2025•西安八十五中•三模）道路被损坏的一个重要原因是车辆严重超载。为了抓拍超载车辆，学校的科技小组设计了一个“汽车超载记录器”，其电路原理图如图甲。已知控制电路的电源电压U=10V，线圈电阻R₀=5Ω，保护电阻R₁=10Ω。当车辆经过水平检测点时，R_x阻值与压力变化的关系如图乙所示。当电压表示数U₁≥4V时，继电器的衔铁被吸下，工作电路中的照相机就开始抓拍。某总质量为1.5×10⁴kg的汽车，轮胎与路面接触的总面积为0.3m²。求：
（1）该汽车对水平路面的压强；
（2）通过计算说明该车是否被抓拍；
（3）为了延长某大桥的使用寿命，将控制电路电源电压降为9V，要抓拍m_总≥30t的车，则R₁要更换多大的电阻。
$德优题库$

共享时间:2025-04-12 难度:3 相似度:1.17

解析

纠错

下载

组卷

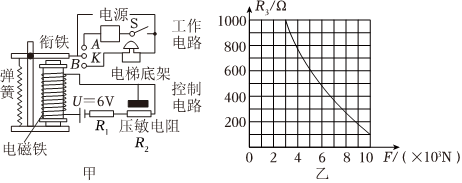

183660. （2024•西北大附中•九上期末）电梯为居民出入带来便利，小明查阅资料，了解到电梯都设置了超载自动报警系统，其工作原理如图甲所示。在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₃的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$
（1）在控制电路中，当压敏电阻R₂受到的压力F减小时，压敏电阻R₂的阻值（选填“增大”、“减小”或“不变”）。工作电路中，电铃应该在触点（选填“A”或“B”）所在支路。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为15mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，动触点K刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更（选填“大”或“小”）的保护电阻，请解释原因。

共享时间:2024-02-04 难度:3 相似度:1.17

解析

纠错

下载

组卷

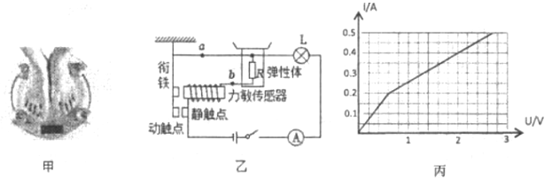

184088. （2023•唐南中学•九上期末）中考体检时，我们都要测量体重，常用的测量工具是人体秤。测量时如图甲所示。秤中的力敏传感器由弹性体和金属电阻丝R组成，电阻丝粘贴在弹性体上，但两者之间隔有绝缘材料。当秤台上有重物时，弹性体被压缩，电阻丝R随之变短，阻值发生变化。据此原理，小明利用力敏传感器设计了一种既能称量物重，又能实现报警的人体秤的模拟电路，如图乙所示。电源电压为3V，电流表量程为0～0.6A。闭合开关后，秤台上不放重物时，电流表示数为0.2A，随着秤台重物的增加，电流表示数会发生变化，当电流达到0.4A，电磁铁会吸引衔铁，动、静触点接触，电路报警。（电磁铁线圈电阻不计，g取10N/kg）
$德优题库$
（1）如图乙所示，电磁铁的右端为极。
（2）若报警灯L的额定电压为3V，其电流随电压变化规律如图丙所示，电阻丝R阻值的减少量与所测物体质量的增加量成正比，当秤台上物体的质量为10kg,力敏电阻的变化量为1Ω；
①闭合开关，秤台不放重物到电路开始报警时，灯泡L的功率变化了多少？
②当电流表示数为0.4A时，秤台上物体的质量为多少？
③关于此人体秤的结构及工作原理，下列说法正确的是。
A.人体秤所测物体质量的变化量与电流表示数的变化量成正比
B.开关闭合后，当体重过大，电磁铁吸引衔铁，电路报警，灯L亮度不变
C.若报警灯L放在a处，人体秤正常工作时灯泡不亮，当电流表示数为0.4A时，吸引衔铁，L发光而报警，秤台所称物体质量的最大值比图乙中更小
D.若报警灯L放在b处，人体秤正常工作时灯泡亮，当电流表示数为0.4A时，吸引衔铁，L间歇发光，电路报警，秤台所秤物体质量的最大值比图乙中更大

共享时间:2023-02-13 难度:4 相似度:1

解析

纠错

下载

组卷

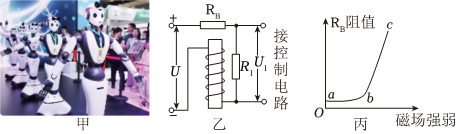

187568. （2025•高新一中•二模）在2025年春晚的舞台上，一组跳舞机器人以其精准的舞步和协调的动作吸引了观众的目光。
$德优题库$
每个机器人总质量为20kg,机器人在舞台上移动时，可以通过轮子匀速直线运动，也可以通过关节的电机实现复杂的舞蹈动作。机器人利用磁敏电阻等器件来监控移动速度，控制驱动电机运转，如图乙所示为控制电机运转的原理电路，U为输入电压，R₁为定值电阻，R_B为磁敏电阻，阻值随外加磁场强弱的变化而改变。
如表为机器人的部分参数，“电池比能量”为单位质量的电池所能输出的电能；“减速器的减速比”为输入转速与输出转速的比值。

电池的质量	10kg	减速器的减速比	30：1
电池比能量	150W?h/kg	驱动电机的输入总功率	500W
移动速度	0.1～1m/s	驱动电机将电能转化为机械能的效率	60%

（1）电池所能输出的总电能为 J。如果机器人在跳舞过程中突然跳起，离地高度为0.1m后落地，则这一过程中重力对机器人所做的功为 J。（g=10N/kg）
（2）机器人在跳舞过程中，完成一个舞蹈动作需要10s,则驱动电机在这段时间内消耗的电能是多少J？
（3）若机器人以最大速度沿水平路面匀速直线运动10s,此过程中机器人受到的阻力为多少N？
（4）控制电机运转的磁敏电阻阻值随磁场强弱变化的图像如图丙所示，当磁敏电阻R₀在正常工作区时，即使图乙电路中输入电压U发生改变，R₁两端电压U₁都能维持在某一定值附近基本不变，从而使控制电路中的电机稳定转动，则磁敏电阻的正常工作区对应图丙中（选填“ab”或“bc”）段。正常工作时，当R_B阻值为800Ω，R₁的阻值为300Ω，线圈电阻忽略不计，处在磁场中的R_B电功率为0.72W，则R₁两端的电压U₁是多少？

共享时间:2025-03-19 难度:4 相似度:1

解析

纠错

下载

组卷

187085. （2025•新城区•一模）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝R₁来加热空气，从而加热食物，通过调节变阻器 R₃ 接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化。求：
（1）电磁铁的上端为（选填“N”或“S”）极。闭合开关S，当电磁继电器的衔铁被吸下时，（选填“开始”或“停止”）加热。
（2）将5×10^-3kg 的空气从20℃加热到200℃需要吸收的热量。c_空气取1.0×10³J/（kg?℃）；
（3）工作电路中电热丝R₁与指示灯支路并联。已知R₁的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率。
$德优题库$

共享时间:2025-03-04 难度:5 相似度:0.9

解析

纠错

下载

组卷
