187950. （2025•西安八十五中•三模）道路被损坏的一个重要原因是车辆严重超载。为了抓拍超载车辆，学校的科技小组设计了一个“汽车超载记录器”，其电路原理图如图甲。已知控制电路的电源电压U=10V，线圈电阻R₀=5Ω，保护电阻R₁=10Ω。当车辆经过水平检测点时，R_x阻值与压力变化的关系如图乙所示。当电压表示数U₁≥4V时，继电器的衔铁被吸下，工作电路中的照相机就开始抓拍。某总质量为1.5×10⁴kg的汽车，轮胎与路面接触的总面积为0.3m²。求：
（1）该汽车对水平路面的压强；
（2）通过计算说明该车是否被抓拍；
（3）为了延长某大桥的使用寿命，将控制电路电源电压降为9V，要抓拍m_总≥30t的车，则R₁要更换多大的电阻。
$德优题库$

共享时间:2025-04-12 难度:3

纠错

下载

相似

组卷

[考点]

压强的公式的应用，欧姆定律的应用，电磁继电器的构造与原理，

[答案]

（1）该汽车对水平路面的压强为5×10⁵Pa；

（2）该车不会被抓拍；

（3）R₁要更换为2.5Ω的电阻。

[解析]

解：（1）汽车对水平路面的压力等于其重力，则此时汽车对水路面的压力为：

，
汽车对水平路面的压强为：

；
（2）由图甲可知，闭合开关S时，R₁、R_x、R₀串联，电压表测R₁两端的电压，当U₁＝4V时，电路的电流为：

，
则电路的总电阻为：

，
则R_x的阻值为：
R_x＝R﹣R₀﹣R₁＝25Ω﹣5Ω﹣10Ω＝10Ω，
由图乙可知，此时压力为：F_压＝4×10⁵N，
而汽车对地面的压力为：
F＝1.5×10⁵N＜4×10⁵N，
所以不会被抓拍；
（3）30t的车对路面的压力为：

，
由图乙可知，此时R_x′＝15Ω，
更换电阻R₁后，报警电压（电压表示数）也会发生变化，但衔铁刚被吸下时控制电路的电流是一定的，
则由（2）可知衔铁刚被吸下时控制电路的电流I₁＝0.4A，
由欧姆定律可得此时控制电路的总电阻：R_总′＝

＝

＝22.5Ω，
由串联电路的电阻特点可得此时保护电阻的阻值：R₁′＝R_总′﹣R₀﹣R_x′＝22.5Ω﹣5Ω﹣15Ω＝2.5Ω，即要抓拍m_总≥30t的车，R₁要更换为2.5Ω的电阻。
答：（1）该汽车对水平路面的压强为5×10⁵Pa；
（2）该车不会被抓拍；
（3）R₁要更换为2.5Ω的电阻。

[点评]

本题考查了"压强的公式的应用，欧姆定律的应用，电磁继电器的构造与原理，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183660. （2024•西北大附中•九上期末）电梯为居民出入带来便利，小明查阅资料，了解到电梯都设置了超载自动报警系统，其工作原理如图甲所示。在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R₁=100Ω，电阻式压力传感器（压敏电阻）R₃的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
$德优题库$
（1）在控制电路中，当压敏电阻R₂受到的压力F减小时，压敏电阻R₂的阻值（选填“增大”、“减小”或“不变”）。工作电路中，电铃应该在触点（选填“A”或“B”）所在支路。
（2）某次电梯正常运行时，测得通过电磁铁线圈的电流为15mA，则此时电梯载重为多少？
（3）若电磁铁线圈电流达到20mA时，动触点K刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
（4）综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更（选填“大”或“小”）的保护电阻，请解释原因。

共享时间:2024-02-04 难度:3 相似度:1.34

解析

纠错

下载

组卷

187375. （2025•曲江一中•二模） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2025-03-30 难度:1 相似度:1.33

解析

纠错

下载

组卷

193859. （2024•莲湖区•四模） $德优题库$ 创建生态文明城市需要我们共同关注环境。空气质量指数是环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示：

空气质量指数A	0-50	51-100	101-150	151-200	201-300	＞300
空气质量等级	优	良	轻度污染	中度污染	重度污染	严重污染

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图甲所示，已知电源电压U=18V，R₀是定值电阻，气敏电阻阻值R与A的关系如图乙所示，当空气质量指数A为100时，电压表示数为12V。求：
（1）由图象可知，气敏电阻的阻值随空气质量指数的增大而；
（2）定值电阻R₀的阻值是多少？
（3）当电压表示数为9V时对应的空气质量等级是什么？

共享时间:2024-04-16 难度:1 相似度:1.33

解析

纠错

下载

组卷

193569. （2024•西工大附中•八模） $德优题库$ 如图所示，加热杯垫放在水平桌面上，重2N的水杯内装有2N的水，水杯底面积为50cm²。如表所示，加热杯垫的部分参数。
（1）杯子对加热杯垫的压强是多少；
（2）加热杯垫正常工作的电流是多大。（结果保留2位小数）

产品直径
12cm
额定功率
16W

额定电压
220V
频率
50Hz

共享时间:2024-06-18 难度:1 相似度:1.33

解析

纠错

下载

组卷

184451. （2024•师大附中•九上期中） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2024-11-11 难度:1 相似度:1.33

解析

纠错

下载

组卷

184717. （2024•理工大附中•九上期中）如图甲所示是潜水员潜水时会佩戴的水压表和深度表。图乙是某深度表的工作原理简化电路图，已知电源电压U=5V且恒定不变，定值电阻R₀=10Ω，R_P是阻值随水深度变化的电阻，其变化关系图像如图丙所示。求：
$德优题库$
（1）下潜深度越深，R_P的阻值越，电压表的示数越。（均选填“大”或“小”）。
（2）当电路中电流为0.15A时，R_P两端的电压为多少？
（3）电压表示数为2V时，潜水员所处的位置深度h为多少？

共享时间:2024-11-13 难度:1 相似度:1.33

解析

纠错

下载

组卷

187614. （2025•唐南中学•二模） $德优题库$ 两轮电动平衡车（如图所示）备受年轻人的喜爱。下表是某型号两轮电动平衡车的主要技术参数。

整车质量	10kg
额定电压	48V
额定功率	264W

（1）两轮电动平衡车正常工作时的电流是多少？
（2）若人的质量为50kg,人和两轮电动平衡车一起静止在水平地面上时轮胎与地面的总接触面积为0.01m²，求此时地面受到的压强。（g取10N/kg）

共享时间:2025-03-29 难度:1 相似度:1.33

解析

纠错

下载

组卷

187471. （2025•陆港中学•三模）电动自行车已进入千家万户。小明家新买的某型号电动自行车的主要技术参数如表所示。

整车	整车质量	40kg
整车	最高车速	≤30km/h
电动机	额定电压	48V
电动机	额定功率	240W

（1）电动自行车正常工作时的电流。
（2）若每个轮胎与地面的接触面积为0.01m²，质量为60kg的小明骑着电动自行车在水平路上匀速行驶时，对地面的压强多大？

共享时间:2025-04-05 难度:1 相似度:1.33

解析

纠错

下载

组卷

187399. （2025•经开区•一模） $德优题库$ 中国茶文化源远流长，如图-1是某款工夫茶保温碟。电路原理如图-2所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温，L为电功率忽略不计的电源指示灯。求：
（1）保温碟正常工作时的电流；
（2）保温碟正常工作时发热体电阻的阻值。

共享时间:2025-03-07 难度:1 相似度:1.33

解析

纠错

下载

组卷

187447. （2025•陆港中学•二模） $德优题库$ 如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S₁，若通过干路的电流为1.6A，求通过电阻R₁的电流和电阻R₁的阻值。

共享时间:2025-03-25 难度:1 相似度:1.33

解析

纠错

下载

组卷

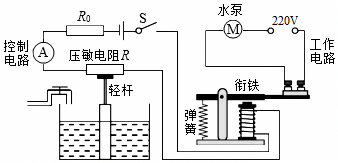

193666. （2024•铁一中学•六模）小帅为农场的储水箱设计了一个自动注水控制装置。如图，水箱高为1m，容积为0.8m²，在其底部竖直放置一重5N的长方体，长方体高为1m、底面积为0.02m²，上端通过绝缘轻杆与控制电路的压敏电阻R接触，此时压敏电阻受到的压力为零。压敏电阻R的阻值随压力F的增大而减小，部分数据如表。控制电路电源电压U＝12V，定值电阻R₀为保护电阻。当控制电路的电流I≥0.5A时，电磁铁将衔铁吸合，工作电路断开，水泵停止给储水箱注水。已知
