187085. （2025•新城区•一模）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝R₁来加热空气，从而加热食物，通过调节变阻器 R₃ 接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化。求：
（1）电磁铁的上端为（选填“N”或“S”）极。闭合开关S，当电磁继电器的衔铁被吸下时，（选填“开始”或“停止”）加热。
（2）将5×10^-3kg 的空气从20℃加热到200℃需要吸收的热量。c_空气取1.0×10³J/（kg?℃）；
（3）工作电路中电热丝R₁与指示灯支路并联。已知R₁的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率。
$德优题库$

共享时间:2025-03-04 难度:5

纠错

下载

相似

组卷

[考点]

利用比热容的公式计算热量，电功率的综合计算，安培定则，利用安培定则判断磁极，电磁继电器的构造与原理，

[答案]

（1）S；开始；

（2）将5×10^﹣3kg的空气从20℃加热到200℃需要吸收的热量是900J；

（3）指示灯支路消耗的功率是11W。

[解析]

解：（1）已知电源正负极，根据电流流向，由安培定则可知，电磁继电器中电磁铁上端为S极，下端是N极；
闭合开关S，当电磁继电器的衔铁被吸下时，工作电路闭合，有电流通过电热丝，故开始加热；
（2）将5×10^﹣3kg的空气从20℃加热到200℃需要吸收的热量：
Q_吸＝c_空气mΔt＝1.0×10³J/（kg•℃）×5×10^﹣3kg×（200℃﹣20℃）＝900J；
（3）根据P＝UI可得，R₁的额定电流：I_额＝

＝

＝5.5A；
根据并联电路干路电流等于各支路电流之和可知，指示灯支路的电流为：
I_指＝I﹣I_额＝5.55A﹣5.5A＝0.05A；
指示灯支路消耗的功率：P_指＝UI_指＝220V×0.05A＝11W。
答：（1）S；开始；
（2）将5×10^﹣3kg的空气从20℃加热到200℃需要吸收的热量是900J；
（3）指示灯支路消耗的功率是11W。

[点评]

本题考查了"利用比热容的公式计算热量，电功率的综合计算，安培定则，利用安培定则判断磁极，电磁继电器的构造与原理，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188321. （2024•爱知中学•一模）某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图甲所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R₁、R₂同时工作，洗衣机处于加热状态；旋至2挡时R₂和电动机同时工作，洗衣机处于保温洗涤状态。R₁和R₂均为电热丝，其阻值不受温度影响，R₁＝22Ω，主要参数如下表。[

]
（1）洗衣机内注入10kg的水，在额定电压下连续加热1050秒，水温由20℃上升到50℃，此过程水吸收的热量是多少？
（2）R₂阻值是多少？
（3）洗衣机处于保温洗涤状态时，干路电流是多少？
（4）由于使用了多年，洗衣机中的电热丝明显氧化，导致加热状态不正常，而保温洗涤的状态正常。为准确测量氧化电热丝的实际电阻值，小明在家中把洗衣机单独接入家庭电路并调至加热状态，发现电能表1min内闪烁60次，电能表规格如图乙所示，请算出加热状态的实际功率？为了恢复洗衣机机铭牌功率，通过分析数据说出你改进电路从而达到铭牌标准的方案：　　。

**牌智能滚筒洗衣机
额定电压	220V
加热功率	2400W
设定温度范围	30℃～90℃
电动机功率	240W

共享时间:2024-03-15 难度:2 相似度:1.4

解析

纠错

下载

组卷

184088. （2023•唐南中学•九上期末）中考体检时，我们都要测量体重，常用的测量工具是人体秤。测量时如图甲所示。秤中的力敏传感器由弹性体和金属电阻丝R组成，电阻丝粘贴在弹性体上，但两者之间隔有绝缘材料。当秤台上有重物时，弹性体被压缩，电阻丝R随之变短，阻值发生变化。据此原理，小明利用力敏传感器设计了一种既能称量物重，又能实现报警的人体秤的模拟电路，如图乙所示。电源电压为3V，电流表量程为0～0.6A。闭合开关后，秤台上不放重物时，电流表示数为0.2A，随着秤台重物的增加，电流表示数会发生变化，当电流达到0.4A，电磁铁会吸引衔铁，动、静触点接触，电路报警。（电磁铁线圈电阻不计，g取10N/kg）
$德优题库$
（1）如图乙所示，电磁铁的右端为极。
（2）若报警灯L的额定电压为3V，其电流随电压变化规律如图丙所示，电阻丝R阻值的减少量与所测物体质量的增加量成正比，当秤台上物体的质量为10kg,力敏电阻的变化量为1Ω；
①闭合开关，秤台不放重物到电路开始报警时，灯泡L的功率变化了多少？
②当电流表示数为0.4A时，秤台上物体的质量为多少？
③关于此人体秤的结构及工作原理，下列说法正确的是。
A.人体秤所测物体质量的变化量与电流表示数的变化量成正比
B.开关闭合后，当体重过大，电磁铁吸引衔铁，电路报警，灯L亮度不变
C.若报警灯L放在a处，人体秤正常工作时灯泡不亮，当电流表示数为0.4A时，吸引衔铁，L发光而报警，秤台所称物体质量的最大值比图乙中更小
D.若报警灯L放在b处，人体秤正常工作时灯泡亮，当电流表示数为0.4A时，吸引衔铁，L间歇发光，电路报警，秤台所秤物体质量的最大值比图乙中更大

共享时间:2023-02-13 难度:4 相似度:1.35

解析

纠错

下载

组卷

187640. （2025•高新三中•三模） $德优题库$ 直饮机的电路图如图所示，电热丝R₁、R₀绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态，可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是550W。
（1）温、开水选择开关处于（“断开”或“闭合”）状态时饮水机处于加热状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少？
（3）电热丝R₁的电阻是多少？
（4）现想缩短将水烧开所用的时间，需对直饮机的电路进行改造，请你仅用现有器材设计新的电路图。

共享时间:2025-04-13 难度:1 相似度:1.2

解析

纠错

下载

组卷

187016. （2025•长安区•一模） $德优题库$ 某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的挡位变换。R₀、R₁为电热丝，R₂为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。

型号	电源	加热功率	保温功率	水容量
LELZ20-19	AD220V 50Hz	800W	40W	2kg

（1）由如图可知，闭合开关S时，电磁继电器的上端为（选填“N”或“S”）极；当电热丝R₀和R₁同时工作时电热水器处于（选填“加热”或“保温”）挡。
（2）该电热水器正常工作时，求：
①电热丝R₁的阻值；
②若电热水器的加热效率为75%，当它处于加热状态时，使2kg水的温度升高25℃需要多长时间？c_水=4.2×10³J/（kg?℃）]
（3）电热水器工作时，若需要提高其保温温度，可行的措施是。

共享时间:2025-03-08 难度:5 相似度:1.2

解析

纠错

下载

组卷

187060. （2025•新城区•一模） $德优题库$ 如图是某款家用电热器的简化电路，R₁、R₂为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
（1）电热器处于高温挡时，通过电路的电流。
（2）电热丝R₂的阻值。

共享时间:2025-03-04 难度:1 相似度:1.2

解析

纠错

下载

组卷

188127. （2024•铁一中学•八模）如图甲所示是某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图乙所示，控制电路中R为光敏电阻。已知该款干手器的额定功率为1200W，空气流量为0.6m³/min，加热电阻丝的阻值为44Ω，请你解答下列问题：
（1）由工作电路的电路图可知接线柱　　（选填“A”或“B”）接的是火线。手伸入舱内时光敏电阻R的阻值　　（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。
（2）该款无接触式的热风干手器正常工作时，电动机的电功率为多大？
（3）在额定电压下正常工作时，烘干一次手用时20s，若烘干一次手的过程中电热丝消耗的电能40%转化为空气的内能，能使空气温度升高多少？（结果保留一位小数）[

；

]

共享时间:2024-06-14 难度:3 相似度:1.07

解析

纠错

下载

组卷

186876. （2025•师大附中•四模）小明设计了一款智能电热坐垫，能实现加热后自动保温。该坐垫电路如图-1，R_a是安装在坐垫内的热敏电阻，其阻值随温度的变化如表所示。闭合开关S₁、S₂，电热坐垫启动高功率工作模式，当通过电磁铁的电流达到0.05A时，衔铁L_a和L_b同时被吸引，转为低功率工作模式。当坐垫温度降低使通过电磁铁的电流为0.04A时，电磁铁无法吸住衔铁L_a和L_b，L_a和L_b恢复原位，又转为高功率工作模式。电热坐垫在高功率和低功率模式之间切换，使其温度维持在一定范围。
$德优题库$

热敏电阻R_a的阻值和温度的关系
温度/℃	20	25	30	35	39	40	41	42	43	44	45	50	55	60	65
阻值/Ω	600	480	390	300	240	230	220	210	200	190	180	150	120	100	85

（1）分析表中数据，当温度升高时，热敏电阻R_a的阻值（选填“变大”或“变小”）。
（2）图-1中R₁和R₂的阻值为1210Ω。电热坐垫高功率工作和低功率工作用时均为10分钟，则本次测试中电热丝消耗的总电能为多少？
（3）若高功率工作10min,电热丝放出的热量70%被坐垫吸收，最多可使质量为2kg的坐垫温度升高？【坐垫材料的比热容为0.44×10³J/（kg?℃），结果保留到整数】
（4）小明想在原控制电路中再增加一个力敏电阻，以实现两个功能：
①1000N压力以下，坐垫最高温度不超过45℃；
②人离开后，坐垫始终低功率工作。
现有三种力敏电阻R_b、R_c、R_d，其阻值随压力变化如图-2。请你在图-3的虚线框中画出你所选择的力敏电阻和R_a的连接方式（不需写出计算过程），并写出500N压力下坐垫的最高温度值是 ℃。（线圈阻值忽略不计）。

共享时间:2025-04-16 难度:3 相似度:1.07

解析

纠错

下载

组卷

187205. （2025•西工大附中•二模） $德优题库$ 小闽为学校的陶器烧制炉加装一个自制的可控制温度的装置，其简化的工作电路图如图。R₁、R₂是炉内加热电阻，R₁阻值为44Ω，R是变阻器，R₀是电磁铁线圈电阻。温差电源的热点探头放在炉内，冷点探头放在20℃的恒温箱中。烧制炉接入220V的电路中，闭合开关S₁、S₂，衔铁与触点A接触，烧制炉处于加热状态；当电磁铁线圈中的电流达到0.01A时，衔铁被吸下与触点B接触，烧制炉进入保温状态，保温功率为200W。求：
（1）电磁继电器工作的原理为电流的效应，烧制炉处于保温状态时，R₁和R₂是（选填“串联”或“并联”）；
（2）烧制炉处于加热状态时，通过R₁的电流；
（3）烧制炉处于保温状态时，R₂的阻值。

共享时间:2025-03-18 难度:4 相似度:0.9

解析

纠错

下载

组卷

183417. （2025•师大附中•九上期末） $德优题库$ 图甲是小明家电热水壶的铭牌，图乙为该电热水壶的工作电路图，R₁、R₂均为电热丝。小明想在用电高峰期测量家里的实际电压，他关闭家中其他用电器，只让电热水壶单独在加热状态下工作6min,使1kg的水温度从30℃升高到78℃，此过程电能表（如图丙所示）的转盘转了240r。[c_水=4.2×10³J/（kg?℃）]

型号	MLJY-01
额定电压	220V
额定加热功率	968W
额定保温功率	44W

甲
（1）R₁和R₂的阻值；
（2）在此过程中电热壶加热时的实际电压；
（3）在此过程中电热水壶的加热效率。

共享时间:2025-02-16 难度:4 相似度:0.9

解析

纠错

下载

组卷

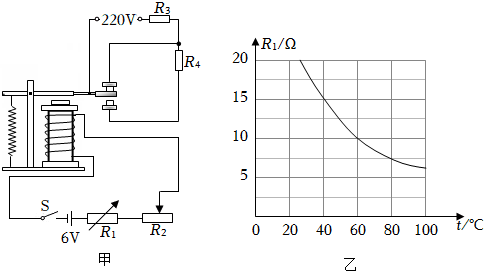

187425. （2025•陆港中学•一模）如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R₁为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，R₁阻值随温度变化的关系如图乙所示，R₂为可调电阻，用来设定电热水器的水温。R₃、R₄为纯电热丝，均置于水箱中，R₃=22Ω；电磁铁线圈电阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。工作过程中，电源电压均保持不变，请完成下列问题：
