186965. （2025•铁一中学•五模）在伏安法测量小灯泡电阻的实验中，待测小灯泡L₁的额定电压为2.5V，电源电压为3V。
$德优题库$
（1）如图甲是小明连接的实物图，移动滑动变阻器的滑片，小灯泡L₁不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打“×”并补画出正确的连线。
（2）电路连接正确后，闭合开关，小明进行了多次测量，将所得数据及发光情况填入表中，由表格可知小灯泡L正常发光时的电阻为 Ω（保留一位小数），在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的。你认为是第次，判断的理由是。

实验次数	电压U/V	电流I/A	灯泡发光情况
1	2.0	0.26	比正常发光暗
2	2.5	0.30	正常发光
3	3.0	0.50	比正常发光亮

（3）小明又在没有电流表可用的情况下，增加一个已知阻值为R₀的定值电阻，设计了图乙电路测出了另一小灯泡L₂正常发光时的电阻，若已知小灯泡L₂的额定电流I_额，则在方框（选填“1”或“2”）接小灯泡L₂，另一个方框接定值电阻，闭合开关S，S₁接a,调节滑动变阻器滑片，当电压表示数为，此时灯泡正常发光。

共享时间:2025-05-06 难度:2

纠错

下载

相似

组卷

[考点]

用电压表和定值电阻测电阻，伏安法测小灯泡的电阻，

[答案]

（1）见解答图；（2）8.3；3；第3次灯丝电阻比前两次都小；（3）1；I_额R₀。

[解析]

解：（1）由甲图知，滑动变阻器与灯泡并联了，而电压表串联在电路中，示数接近电源电压3V，是错误的，应将滑动变阻器与灯泡串联，将电压表与灯泡并联，改正后如下图所示：

（2）由表格中的数据可知，灯的电压为2.5V时，灯的电流为0.3A，由欧姆定律可知小灯泡L正常发光时的电阻为：
R_L＝

≈8.3Ω；
同理，第1、3次灯的电阻分别为：R₁＝

≈7.7Ω；
R₃＝

≈6Ω；
因灯的电阻随温度的升高而变大，故第3次电流值是编造的，判断的理由是：第3次灯丝电阻比前两次都小；
（3）小明又在没有电流表可用的情况下，增加一个已知阻值为R₀的定值电阻，设计了图丙电路测出了另一小灯泡L₂的额定功率，若已知小灯泡L₂的额定电压，根据上面的分析，则在方框2接小灯泡L₂；1接定值电阻，将S₁打到a，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压，由欧姆定律可求出灯的额定电流，根据P＝UI可求出灯的额定功率；
若已知小灯泡L₂的额定电流，则在方框1接小灯泡L₂，将S₁打到a，通过移动滑片使电压表示数为I_额R₀，此时灯正常发光，保持滑片的位置不变，将S₁打到b，电压表测灯与定值电阻的电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压的规律可得出灯的额定电压，根据P＝UI写出灯的额定功率的表达式。
故答案为：（1）见解答图；（2）8.3；3；第3次灯丝电阻比前两次都小；（3）1；I_额R₀。

[点评]

本题考查了"用电压表和定值电阻测电阻，伏安法测小灯泡的电阻，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183983. （2024•西安八十五中•九上期末）在社会实践活动中，同学们参观了我市大棚蔬菜园。据了解，蔬菜适宜生长的温度在10～30℃之间。同学们想利用热敏电阻和电阻箱（可以调节并显示阻值的变阻器）设计温度报警电路，于是利用电压恒为12V的电源等器材设计了如图1所示的电路探究“热敏电阻R₁阻值随环境温度t变化的规律”。
$德优题库$
（1）根据图1，用笔画线表示导线将图2中的实物电路连接完整。
（2）连接电路的过程中，应将开关，并将电阻箱的阻值调至最大，起到的作用。
（3）将热敏电阻置于0℃的环境中，闭合S₁、断开S₂，记录电流表示数I₀，然后断开S₁、闭合S₂，调节电阻箱R₀直至电流表示数为，此时R₁=R₀；将热敏电阻R₁置于不同温度的环境中，重复实验，测得的数据如表格：

温度t/℃	0	10	20	30	40
阻值R₁/Ω	2800	1800	1200	800	600

（4）分析数据可得：①该热敏电阻的阻值随温度的升高而；②为了满足大棚蔬菜园的要求，热敏电阻R₁的阻值变化范围是 Ω。
（5）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图3所示，小灯泡的额定电压已知，R₀是阻值已知的定值电阻，请将实验步骤补充完整。
①连接好电路，闭合开关S，将开关S₁拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U₁。
②保持滑片的位置不动，再将开关S₁拨到另一触点B，读出电压表的示数U₂。
③小灯泡正常发光时的电阻的表达式：R= （用U₁、U₂、R₀表示）。

共享时间:2024-02-15 难度:2 相似度:2

解析

纠错

下载

组卷

183918. （2024•西工大附中•九上期末）小明在做“测量小灯泡的电阻”实验中，电源电压保持不变，选用的小灯泡标有“2.5V”字样。
? $德优题库$
（1）请用笔画线代替导线，将图-1中的实物电路连接完整。
（2）闭合开关前，滑动变阻器滑片应移至（选填“A”或“B”）端。
（3）闭合开关，小明发现小灯泡不亮，电流表和电压表均无示数，于是他又取来一只电压表并联在各元件的两端进行检测，并将检测结果记录在表中，请你根据表格中的信息判断电路存在的故障是。

被检测元件	开关	小灯泡	滑动变阻器
电压表示数情况	无示数	无示数	有示数

（4）排除故障后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图-2所示，则小灯泡正常发光时的电阻为        Ω（结果保留1位小数）。
（5）完成上述实验，小明经过思考后，想尝试只用电压表测量小灯泡正常发光时的电阻，于是从实验室找到一个额定电流为0.25A的灯泡，设计了如图-3所示的电路。电源电压未知且恒定，定值电阻R₀的阻值为10Ω。请完成下面的实验步骤：
①只闭合开关S，       （写出你的合理操作）；
②保持滑片位置不变，同时闭合开关S、S₁，电压表示数为5V（电压表调节到合适的量程），接着将滑片调至最左端，电压表示数为6V；
③计算灯泡正常发光时的电阻：R_L=       Ω。

共享时间:2024-02-13 难度:1 相似度:1.5

解析

纠错

下载

组卷

184260. （2023•曲江一中•九上期末）小欧和小阳同学想用“伏安法”来测量定值电阻R_x的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
$德优题库$
（1）连接电路时，开关应处于        状态；
（2）用笔画线代替导线将图甲所示电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大；
（3）闭合开关前，应将滑动变阻器的滑片调至最        端（选填“左”或“右”），此时，滑动变阻器在电路中除了能保护电路外，还有一个重要作用是        ；
（4）正确连接电路后，闭合开关前，看到电流表的指针指向零刻度线的左侧，造成这一现象的原因是        ；
（5）闭合开关后，当电压表示数为2.6V时，电流表示数如图乙所示，则此时的电流值为        A，计算R_x的阻值为        Ω，接下来他移动滑片，又测出两次对应的电压和电流值，并求出电阻，多次实验的目的是        ；
A.求平均值减小误差
B.寻找普遍规律
（6）另一组的小启和小宇同学测出了一个小灯泡的几组电流与电压值，如表所示，由此可知，当电压为1V时，这个小灯泡的阻值可能为        。

实验次数	1	2	3
电压/V	1.5	2.0	2.5
电流/A	0.20	0.25	0.28

A.8Ω
B.8.9Ω
C.7Ω
D.7.5Ω

共享时间:2023-02-02 难度:1 相似度:1.5

解析

纠错

下载

组卷

187058. （2025•新城区•一模）小军利用如图甲所示电路测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。
$德优题库$
（1）闭合开关S，电流表（选填“会”或“不会”）被烧坏。
（2）小军检查电路后，发现电路连接有一处错误。请你在错接的导线上画“×”，并用笔画线代替导线，画出正确的接线。
（3）小军将电路连接正确后，进行实验。他记录的部分实验数据如表所示，在完成第1次实验后，为了使小灯泡正常发光，需将滑动变阻器滑片P向（选填“A”或“B”）端移动，直到电压表示数为 V，此时电流表的示数如图乙所示，为 A，则此时小灯泡的电阻约为 Ω（结果保留一位小数）。

实验次数	电压U/V	电流I/A	电阻R/Ω	灯泡亮度情况
1	2.0	0.26	7.7	较暗
2				正常发光
3	2.8	0.30	9.3	较亮

（4）小军分析发现小灯泡两端的电压不相同时，灯丝的电阻是变化的，原因是。

共享时间:2025-03-04 难度:1 相似度:1.5

解析

纠错

下载

组卷

193929. （2024•陆港中学•三模）在用“伏安法”测定值电阻阻值实验中，小潘设计并连接了如图甲所示的电路。
$德优题库$
（1）连接电路前，发现电流表的指针如图乙所示，接下来应进行的操作是。在闭合开关前，滑动变阻器的滑片应移到最左端，其目的是。
（2）若连接电路时，小潘误将电压表与电流表位置接反，则闭合开关后，他观察到电压表示数（选填“有”或“无”）。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，进行多次测量，记录实验数据如表。

实验次数	1	2	3	4	5
电压U/V	0.6	1.0	1.6	2.2	2.8
电流I/A	0.3	0.1	0.16	0.20	0.28

①老师指出第1组数据是错误的，经五人小组讨论后，发现错误的原因是        。测完第3组数据后，应将滑动变阻器向        （选题“左”或“右”）调节可得到第4组数据。
②剔除第1组数据后，可计算出所测电阻阻值为        Ω（结果保留1位小数）。
③分析数据，还可得出结论：当电阻一定时，通过导体的电流与导体两端的电压成        。
（4）在电学实验中，其中三个实验都用到图丙的电路图，下列说法正确的是        。
A.研究“电流与电压的关系”可以用灯泡代替定值电阻进行实验；
B.研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变；
C.“伏安法”测定值电阻的阻值，多次实验的目的是求平均值，减小误差；
D.在A、B、C选项的三个实验中，滑动变阻器的作用是完全一样的。

共享时间:2024-04-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

183799. （2024•高新一中•九上期末）小文同学用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，所用器材有：电压恒为6V的电源，额定电压为2.5V、电阻约为10Ω的小灯泡一个，滑动变阻器两个：R₁为“10Ω 2A”、R₂为“50Ω 2A”，电流表、电压表、开关各一个，导线若干。
$德优题库$
（1）要实现滑动变阻器的滑片向右滑动时，小灯泡发光变暗，小文应该接滑动变阻器的        （选填“a”或“b”）端；
（2）实验时应选用的滑动变阻器为        （选填“R₁”或“R₂”）；
（3）移动滑动变阻器滑片的过程中，电压表的示数如图乙所示，接下来要测量小灯泡正常发光时的电流，应将滑动变阻器的滑片向        （选填“a”或“b”）端移动，直到电压表的示数为        V，此时电流表的读数如图丙所示，则小灯泡正常发光时的电阻为        Ω（保留1位小数）；
（4）小文发现电动自行车上的照明灯是由很多个额定电压为3V的小LED灯并联组成的，其中一个LED灯的亮度与实验所用小灯泡基本相同。小文想测量一个LED灯的额定功率，她将电动自行车上的一个LED灯取下并接入电路，测出通过LED灯的电流和它两端电压，并绘制成图像，如图丁所示。根据图像，计算出该LED灯正常工作时的电功率为        W，这个功率约为实验所用小灯泡正常发光时电功率的        %（保留到1%），所以在相同的工作时间的情况下，LED灯消耗电能更少。

共享时间:2024-02-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

183764. （2024•莲湖区•九上期末）实验小组在“测量小灯泡的额定功率”实验中，准备了以下器材：电压恒为6V的学生电源、小灯泡（额定电压为2.5V，正常发光时的电阻约为10Ω）、电流表、电压表、滑动变阻器（R₁“10Ω，1A”，R₂“50Ω，2A”）开关、若干导线。
（1）图1是小明连接的部分实物电路，请用笔画线代替导线将电路连接完整。
$德优题库$
（2）小明将最后一根导线连接好，发现小灯泡发出微弱的光，出现这一现象的原因是        。
（3）正确进行操作时，观察到电压表的示数如图2所示，此时应将滑动变阻器的滑片向        （选填“A”或“B”）端移到某一位置，才能使小灯泡正常工作。若正常工作时电流表的示数为0.24A，则小灯泡的额定功率为        W。
（4）为了完成本次实验，小组同学应选择的滑动变阻器为        （选填“R₁”或“R₂”）。
（5）完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图3所示，R₀是阻值已知的定值电阻，请将实验步骤补充完整。
①连接好电路，闭合开关S，将开关S₁拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U₁。
②保持滑片的位置不动，再将开关S₁拨到另一触点B，读出电压表的示数U₂。
③小灯泡正常发光时的电阻的表达式：R=       （用U₁、U₂、R₀表示）。

共享时间:2024-02-14 难度:2 相似度:1

解析

纠错

下载

组卷

193544. （2024•西工大附中•七模）小明使用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω，0.5A”的滑动变阻器等器材，来“探究电流与电阻的关系”。
$德优题库$
（1）他首先将5Ω的电阻接入了图甲的电路中，检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；
（2）电路正确连接后，闭合开关，移动滑动变阻器的滑片，电流表示数如图乙所示，则此时电压表示数为        V；
（3）当定值电阻由5Ω换为10Ω时，为达到实验要求，需向        （选填“左”或“右”调节滑动变阻器的滑片。分别将5Ω和10Ω的电阻接入电路，在电压表示数不变的情况下，滑动变阻器消耗的电功率之比为        ；
（4）如果只利用现有器材，让四个电阻单独接入电路都可完成实验，定值电阻两端的电压应控制在2V～       V之间；
（5）小明按上述方法，更换不同阻值的电阻进行了多次实验后，得出结论：当电压一定时，导体中的电流与导体的电阻成        。

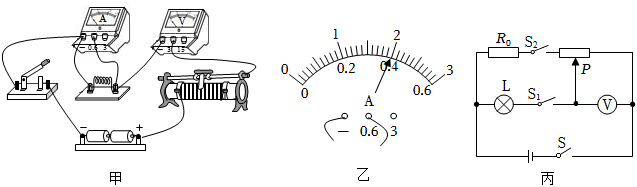

（6）完成上面实验后，小明又设计了图丙所示的电路来测量额定电压为2.5V的小灯泡正常发光时的电阻，已知电源电压为7V，R₀的阻值为10Ω，请完成以下实验步骤：
①开关S和S₁闭合、S₂断开，移动滑动变阻器的滑片，使小灯泡正常发光；
②保持滑动变阻器滑片位置不变，将开关S和S₂闭合、S₁断开，此时电压表示数为3V；再将滑动变阻器的滑片移到最左端，此时电压表示数为5V；
③小灯泡正常发光时的电阻R_L=       Ω。（结果保留一位小数）

共享时间:2024-06-08 难度:2 相似度:1

解析

纠错

下载

组卷

194198. （2024•爱知中学•一模）小丽同学利用电流表、电压表进行测电阻实验。
（1）该实验的原理是        。连接电路时，开关应处于        状态；

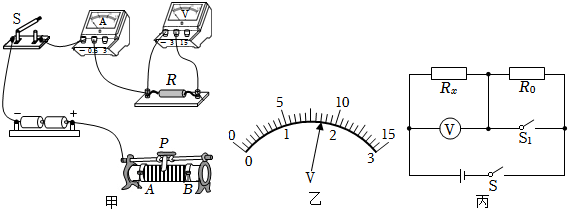

（2）请用笔画线代替导线将图甲所示电路连接完整（要求：滑动变阻器的滑片向右移动时连入电路的阻值变大）；
