184420. （2024•长安区•九上期中）小华在做“探究杠杆平衡条件”实验的装置如图所示，杠杆上相邻刻线间的距离相等。
$德优题库$
（1）杠杆在如图甲所示的位置静止时        （选填“是”或“不是”）处于杠杆平衡状态。实验前应调节平衡螺母使杠杆在水平位置平衡的目的是：       。
（2）如图乙所示，杠杆在水平位置平衡后，在A点挂两个钩码，每个钩码重0.5N，在B点竖直向下拉弹簧测力计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为        N。当弹簧测力计改为斜拉时，再次使杠杆水平位置平衡，则弹簧测力计的示数将        （选填“变大”、“变小”或“不变”）。
（3）为了探究轻质杠杆的动力大小与动力臂的关系，只改变动力臂，多次测量，根据记录的数据画出如图丙所示的动力随动力臂变化的图像。小华发现图像中每次描出的点与两坐标轴围成的方形面积总相等，原因是        。

共享时间:2024-11-20 难度:3

纠错

下载

相似

组卷白板

[考点]

探究杠杆的平衡条件，探究杠杆的平衡条件的实验中杠杆自重的影响，探究杠杆的平衡条件的实验中使用弹簧测力计的问题，

[校正]

[答案]

（1）是；便于测量力臂，同时消除杠杆的自重对平衡的影响；（2）1.5；变大；（3）阻力与阻力臂乘积保持不变。

[解析]

解：（1）杠杆平衡状态指的是：杠杆处于静止或匀速转动状态，如图甲所示，杠杆处于平衡状态；
使杠杆水平位置平衡，此时力臂在杠杆上，便于测量力臂的长度，同时消除杠杆的自重对平衡的影响；
（2）每个钩码重0.5N，由图可知OB：OA＝2：3，
根据杠杆的平衡条件可得，F×OB＝2G×OA，
测力计的示数：F＝

＝

＝1.5N；
斜向下拉时，阻力和阻力臂一定，动力臂变小，动力变大，所以，测力计的示数将大于1.5N；
（3）图像中每次描出的点与两坐标轴围成的方形面积是动力与动力臂的乘积，根据杠杆平衡条件可知，F₁L₁＝F₂L₂，而阻力与阻力臂的乘积保持不变，故图像中每次描出的点与两坐标轴围成的方形面积总相等。
故答案为：（1）是；便于测量力臂，同时消除杠杆的自重对平衡的影响；（2）1.5；变大；（3）阻力与阻力臂乘积保持不变。

[点评]

本题考查了"探究杠杆的平衡条件，探究杠杆的平衡条件的实验中杠杆自重的影响，探究杠杆的平衡条件的实验中使用弹簧测力计的问题，"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193928. （2024•高新陆港•三模）在“探究杠杆平衡条件”实验中：
$德优题库$

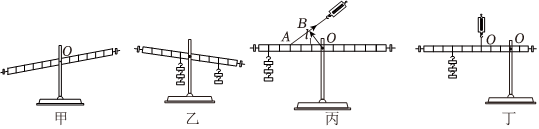

（1）将装置放在水平桌面上，静止时如图甲所示，杠杆此时        （选填“是”或“不是”）平衡状态。为了便与测量力臂，可调节平衡螺母，使杠杆在        位置平衡。
