177057. （2021•爱知中学•八上期末）每天进步一点点，距离目标就不远。如同物体慢慢靠近凸透镜，所成的像最终会由小到大，由倒变正。诺诺同学在利用光具座探究凸透镜成像规律的实验中：
（1）如图1，凸透镜对光线有        作用。她利用平行光测出该凸透镜的焦距为        cm。
$德优题库$
（2）将蜡烛、凸透镜、光屏的中心调整到同一        。
（3）调整后，把烛焰放在距凸透镜26cm处时（如图2），在凸透镜另一侧前后移动光屏，会在光屏上得到一个清晰的倒立、       的实像；        （选填“照相机”、“投影仪”、“放大镜”）就是利用这一成像规律工作的。
（4）在图2成清晰的像的基础上，诺诺同学将一个近视眼镜片放在蜡烛和凸透镜之间，如果仍要在光屏上得到清晰的像，光屏应向        （选填“靠近”或“远离”）透镜的方向移动。在老师的指导下，她用手掌将凸透镜挡住一半，像的大小将        （选填“变大”“变小”或“不变”）。

共享时间:2021-02-16 难度:4

纠错

下载

相似

组卷

[考点]

探究凸透镜成像的规律，探究凸透镜成像实验的成像原理，加装眼镜片，遮挡透镜的部分成完整的像，

[答案]

（1）会聚；10.0；（2）高度上；（3）缩小；照相机；（4）远离；不变。

[解析]

解：（1）凸透镜对光有会聚作用，凹透镜对光有发散作用；一束平行光经过凸透镜后在光屏上出现一个最小最亮的光斑时，凸透镜的光心到光屏的距离就是凸透镜的焦距；由图可知，凸透镜的焦距为f＝40.0cm﹣30.0cm＝10.cm；
（2）实验过程中，为了使像成在光屏的中央，应该调节蜡烛、凸透镜、光屏的中心在同一高度；
（3）当蜡烛距离凸透镜26cm，此时物距大于二倍的焦距，根据凸透镜成像规律，成倒立缩小的实像；像在凸透镜一倍焦距与二倍焦距之间；照相机就是根据这个原理制成的；
（4）小彦同学将自己的近视眼镜放在蜡烛和凸透镜之间，近视眼镜是凹透镜，对光线具有发散作用，则像会成在光屏的右方，故光屏远离凸透镜；
一个物体有无数个点组成，任何一个点射向凸透镜有无数条光线，无数条光线经凸透镜折射后有无数条折射光线，用手掌将凸透镜挡住一半，折射光线变少，会聚成像的大小不变，仍是完整的，像会变暗。
故答案为：（1）会聚；10.0；（2）高度上；（3）缩小；照相机；（4）远离；不变。

[点评]

本题考查了"探究凸透镜成像的规律，探究凸透镜成像实验的成像原理，加装眼镜片，遮挡透镜的部分成完整的像，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188389. （2023•铁一中学•二模） $德优题库$ 如图所示，用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）如图所示，当蜡烛距离凸透镜15cm时，移动光屏，可在光屏上找到一个清晰的倒立、       （填“放大”、“等大”或“缩小”）的实像。
（2）若将蜡烛向右稍微移动一段距离，则应将光屏向        （填“左”或“右”）移动，才能再次在光屏上成清晰的像，此时像的大小比刚才的像要        （填“大”或“小”）一些。在此过程中，由于该同学不小心，手指挡住凸透镜的一小部分，那么在光屏上将        （填“会”或“不会”）得到一个完整的像。
（3）如图所示，在凸透镜左侧附近放置一副眼镜（图中未画出），这时需要将光屏向右移动适当距离才能再次成清晰的像，由此可知，此眼镜是        （填“近视眼镜”或“远视眼镜”）。

共享时间:2023-03-16 难度:4 相似度:2

解析

纠错

下载

组卷

176586. （2024•西工大附中•八上期末）重庆一中初二学生小关及其小组成员在探究“凸透镜成像的规律”的实验：
$德优题库$
（1）测量焦距：让一束平行于主光轴的光经过凸透镜，左右移动光屏至如图1甲所示位置时，在光屏上看到一个最小、最亮的光斑，此现象说明了凸透镜对光具有        （填“发散”或“会聚”）作用，并测量出此透镜的焦距为        cm；
（2）调整好蜡烛、凸透镜和光屏的位置后，当蜡烛距凸透镜40.0cm时，移动光屏至如图1乙位置，可在光屏上得到一个清晰的倒立、       （填“放大”或“缩小”）的实像，这和        （填“照相机”或“投影仪”）的成像原理相同；
（3）随着实验的进行，蜡烛燃烧后逐渐变短，光屏上烛焰的像也将逐渐向        （填“上”或“下”）移动；小关刚要移动透镜，发现有一只小飞虫恰好落在了透镜的上半部分如图1丙所示，则小关        （填“能”或“不能”）在光屏上看到小飞虫的像，思考片刻后小关赶走飞虫继续完成了探究实验；
（4）如图2甲所示，小关发现家中的“不倒翁”玻璃杯底部的形状和凸透镜相似，于是她将空玻璃杯竖直置于“F”光源的正下方，让光线垂直杯底入射。当上下移动至如图2乙位置时，在桌面的白纸上看到了一个清晰的像“ $德优题库$ ”；随后她将自己的近视眼镜放置于“F”光源和玻璃杯中间，发现白纸上的像有点模糊。若小关想再次看到清晰的像，她应该向        （填“上”或“下”）移动白纸。

共享时间:2024-02-26 难度:3 相似度:1.75

解析

纠错

下载

组卷

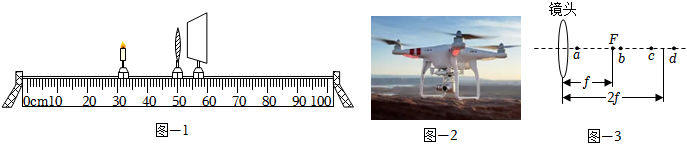

177433. （2024•西光中学•八上期中）如图-1，是小明做“探究凸透镜成像的规律”的实验装置。
$德优题库$
?（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是。
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动直至出现最清晰的像，记录物距、像距、像的性质。
（3）改变物距，重复上述操作，多次实验，将实验数据记录在表中。
凸透镜的焦距：f=5.0cm

实验次数	物距/cm	像距/cm	像的性质
实验次数	物距/cm	像距/cm	正立或倒立	放大或缩小	虚像或实像
1	18.0	6.9	倒立	缩小	实像
2	10.0	10.0	倒立	等大	实像
3	7.0	17.7	倒立	放大	实像
4	4.0	/	正立	放大	虚像

分析数据可知：当物距大于凸透镜焦距时，物距减小，像距        。
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像。
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是        （选填“近视”或“远视”）眼镜。
（6）如图-2，当无人机在高空拍摄地面场景时，所成的像最靠近图-3中凸透镜主光轴上的        （选填“a”“b”“c”或“d”）点。
（7）生活中常用的放大镜应用了表中第        次实验的成像规律。

共享时间:2024-11-28 难度:2 相似度:1.5

解析

纠错

下载

组卷

187421. （2025•陆港中学•一模）在探究“凸透镜成像规律”的实验中，小明同学进行了如下实验：
$德优题库$
（1）如图甲所示操作，测得本实验所用凸透镜的焦距为        cm。
（2）接着小明调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、       （选填“放大”“缩小”或“等大”）的清晰实像。此现象和生活中        （选填“照相机”、“投影仪”或“放大镜”）的原理相同。保持蜡烛和光屏位置不变，将透镜移动到        cm刻度线处，光屏上还会出现烛焰清晰的像。
（3）小明带领兴趣小组探究“近视眼的形成原因和矫正方法”，同学们选择了可以改变焦距的水凸透镜进行实验，如图丙。当向水凸透镜内注入水，使透镜更凸后，发现光屏上烛焰的像变的模糊不清。
①甲同学将光屏靠近水凸透镜后，在光屏上重新看到清晰的像。由此可知近视眼的形成原因是晶状体变        （选填“厚”或“薄”），导致像成在视网膜        （选填“前方”或“后方”）。
②乙同学没有移动光屏，而是将自己的近视镜放在蜡烛和水透镜之间，如图丁，发现光屏上再次呈现清晰的像，如图所示。由此可知近视眼镜片是        （选填“凸透镜”或“凹透镜”）。

共享时间:2025-03-01 难度:4 相似度:1.5

解析

纠错

下载

组卷

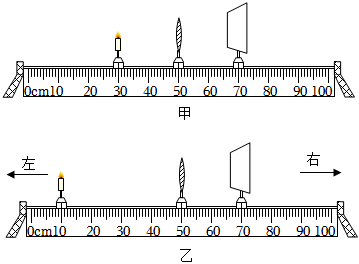

176725. （2023•铁一中学•八上期末） $德优题库$ 小华做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是        （选填“倒立”、“正立”）的，且由此判定该凸透镜的焦距为        cm；

（2）蜡烛和凸透镜的位置如图乙所示，将光屏向        （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立、       的实像（选填“放大”、“等大”或“缩小”），生活中的        （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）小华在实验过程中，光屏上得到清晰的像，此时同组的晓彤不小心将手指触碰到了凸透镜边缘，则光屏上会出现        。
A.手指的像
B.手指的影子
C.仍是烛焰的像
（4）当烛焰在30cm-40cm之间移动时，烛焰移动的速度        烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（5）小华为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如下：

凸透镜焦距f/cm	物距u/cm	像距v/cm	像的大小
5.0	15.0	7.5	较小
10.0	25.0	16.7	较大
15.0	35.0	26.3	最大

老师指出，根据小华的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是：。

共享时间:2023-02-26 难度:2 相似度:1.5

解析

纠错

下载

组卷

176759. （2023•曲江二中•八上期末）用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。 $德优题库$
（1）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到        。
（2）透镜的焦距是10cm,当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、       的实像，在照相机和投影仪中，成像原理与此类似的是        ；
（3）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、       （选填“缩小“，“放大”或“等大”）的像；
（4）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现        （填“指尖的像”或“完整烛焰的像”）；
（5）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为        （填“近视”或“远视”）眼镜片；
（6）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上        （填“能”或“不能”）出现烛焰的像。

共享时间:2023-02-05 难度:4 相似度:1.5

解析

纠错

下载

组卷

176783. （2023•经开区•八上期末）小梁“探究凸透镜成像规律”的实验时：所使用的凸透镜焦距是15cm。
$德优题库$
（1）如图所示，分别放置蜡烛、凸透镜和光屏，下列说法正确的是        （填字母）；
A．将三者中心调至同一直线
B．将三者中心调至同一高度
（2）当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在        （选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的像。若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小将        （选填“变大”“变小”或“不变”）；
（3）当屏上的像清晰时，小梁把自己的远视眼镜放在凸透镜和蜡烛之间，光屏上的像变得模糊不清，她应该向        凸透镜方向移动光屏（选填“靠近”或“远离”），可再次得到清晰的像，当凸透镜成实像时，物距增大，像距会        （选填“增大”“减小”或“不变”）；
（4）蜡烛逐渐燃烧变短时，光屏上烛焰的像随之        （选填“上升”“下降”或“不变”）；
（5）实验时，小梁没注意到自己不小心滴了一滴蜡油在透镜玻璃上，则他在光屏上能否观察到凝固后的蜡油的像呢？       （填“能”“不能”）；
（6）用蜡烛做实验有各种缺点，小梁决定用LED光源完成实验，请应该选择        形状光源更好。
A．“F”形状
B．“E”形状
C．“I”形状

共享时间:2023-02-21 难度:2 相似度:1.5

解析

纠错

下载

组卷

176808. （2023•高新一中•八上期末）如图所示。是小玉利用实验室的光学器材探究凸透镜成像的规律。
$德优题库$
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图甲所示，则凸透镜的焦距是        cm。
（2）实验时，调节烛焰、透镜和光屏三者中心在        ，目的是使像呈现在        。
（3）如图乙，将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向        （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立        的实像。
（4）某次实验中，小玉将自己的近视眼镜放在烛焰和透镜之间，调节光屏，在光屏上得到一个清晰的像。移去眼镜，光屏上的像变模糊了，为了再次在光屏上得到清晰的像，蜡烛和透镜的位置不变，可将光屏        （填“靠近”或“远离”）透镜。
（5）在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现        。
A.飞虫的像
B.飞虫的影子
C.仍是烛焰的像
（6）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，       （填“可以”或“不可以”）使像回到光屏中央。
（7）小玉为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如表：

凸透镜焦距/cm	物距a/cm	像距a'/cm	像的大小
5.0	15.0	7.5	较小
10.0	25.0	16.7	较大
15.0	35.0	26.3	最大

老师指出，根据小玉的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是。

共享时间:2023-02-05 难度:4 相似度:1.5

解析

纠错

下载

组卷

176867. （2023•西工大附中•八上期末）小明同学利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜固定在光具座50cm刻度处不变。
$德优题库$
（1）实验前将烛焰、凸透镜、光屏三者的中心调节到同一高度，目的是        。将蜡烛固定在40cm刻度处时，移动光屏，在光屏上始终得到一个大小不变的光斑，则该凸透镜的焦距为        cm；
（2）当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是        （选填“放大镜”、“投影仪”或“照相机”）。此时保持蜡烛和光屏不动，将凸透镜移动到        cm刻度处时，仍能在光屏上成清晰的像；
（3）在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到的像会如何变化？       （选填“像部分消失”、“像完整亮度不变”或“像完整亮度变暗”）；
（4）将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，为了使光屏上再次得到清晰的像，可以在蜡烛和凸透镜之间放置一个        （选填“凸”或“凹”）透镜，所放置的透镜可以用来矫正        （选填“近视眼”或“远视眼”）。

共享时间:2023-02-12 难度:2 相似度:1.5

解析

纠错

下载

组卷

187250. （2025•铁一中学•一模）小超同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律，他的操作如图所示：
$德优题库$
（1）如图甲所示，小超将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑。该凸透镜的焦距为        cm；
（2）实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到        ；
（3）小超将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像。生活中的        （选填“放大镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的；
（4）同桌小明又找来一支蜡烛，当两支点燃的蜡烛、透镜和光屏分别置于如图丙所示的位置时，光屏上C、D两处会得到清晰的像，用一厚纸板挡住A处的烛焰，在光屏        处仍能得到一个清晰的像；
（5）实验中将蜡烛放在如图乙所示位置，光屏上恰好成清晰的像，若切除凸透镜中间的阴影部分，如图丁所示，再将剩余部分靠拢在一起，则蜡烛能成        （选填0、1、2、3）个像；如只是把阴影部分用黑纸遮挡起来，则光屏上看到蜡烛的像是        。
A.完整的
B.没有成像
C.下半部
D.上半部有黑纸的像

共享时间:2025-03-04 难度:4 相似度:1.5

解析

纠错

下载

组卷

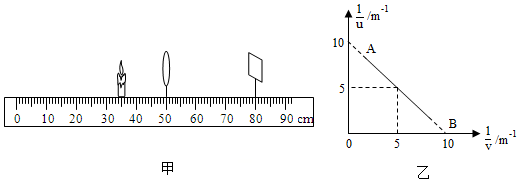

176955. （2022•西航一中•八上期末）在“探究凸透镜成像规律”的实验中。
$德优题库$
（1）图甲中光屏上所成的像是倒立        （选填“放大”“等大”或“缩小”）的实像，生活中        （选填“照相机”“投影仪”或“放大镜”）利用这一原理制成的。
（2）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的关系，则凸透镜焦距为        cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和透镜位置：
①若将凸透镜换成焦距相同镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比        （选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将屏        （选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像比        （选填“变大”或“变小”）了。

共享时间:2022-02-15 难度:2 相似度:1.5

解析

纠错

下载

组卷

177307. （2017•高新一中•八上期末）某同学利用如图1所示装置来研究凸透镜成像规律。
$德优题库$
（1）如图1所示，实验时，应调整烛焰、凸透镜和光屏三者的中心在        ；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成的是清晰、       （选填“倒立”、“正立”）的实像；
（3）蜡烛燃烧一段时间后，烛焰的像将位于光屏中央的        方（填“上”或“下”），为使像重新成在光屏的中央，可以将凸透镜向        （选填“上”或“下”）移；
（4）保持凸透镜位置不变，将蜡烛和光屏位置互换，光屏上能再次成清晰        （选填“放大”、“缩小”或“等大”）的像，原因是光在折射时        ；
（5）在蜡烛和凸透镜对调后，在透镜前又放置一眼镜（如图2所示），光屏上的像变模糊了，移动光屏使其远离透镜，像又清晰了。此眼镜是        （选填“近视”或“远视”）眼镜。如图3所示，有两束光照射会聚于b点，在虚线区域内放入该眼镜后，光将会聚于主光轴MN上的        点（选填“a”“b”或“c”）。

共享时间:2017-02-12 难度:4 相似度:1.5

解析

纠错

下载

组卷

177026. （2021•东仪中学•八上期末）在“探究凸透镜成像规律”的实验中。
$德优题库$
（1）图甲中光屏上所成的像是倒立        （选填“放大”“等大”或“缩小”）的实像，生活中        （选填“照相机”“投影仪”或“放大镜”）利用这一原理制成的。
（2）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的关系，则凸透镜焦距为        cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和透镜位置：
①若将凸透镜换成焦距相同镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比        （选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将屏        （选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像比        （选填“变大”或“变小”）了。

共享时间:2021-02-13 难度:2 相似度:1.5

解析

纠错

下载

组卷

187202. （2025•西工大附中•二模）小明做“探究凸透镜成像规律”的实验。
$德优题库$
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=        cm；
（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、       的实像，生活中        （选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，发现光屏上再次得到清晰的像，则该眼镜是        （选填“近视”或“远视”）眼镜。
（5）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中        （选填“A”或“B”）处能观察到烛焰的像；用放大镜观察报纸时，要使观察的像更大些，放大镜要        （选填“靠近”或“远离”）报纸。

共享时间:2025-03-18 难度:4 相似度:1.5

解析

纠错

下载

组卷

177103. （2018•东仪中学•八上期末）在“研究凸透镜成像规律”的实验中（所用的凸透镜上标有“f=15cm”的字样）：
（1）若将物体放在距离凸透镜20cm处时，会成       、       的       像；
（2）若将物体放在距离凸透镜35cm处时，会成       、       的       像；
（3）若将物体放在距离凸透镜10cm处时，会成       、       的       像。

共享时间:2018-02-21 难度:2 相似度:1.5

解析

纠错

下载

组卷
