[解析]
解：（1）如图所示，实验前应将蜡烛烛焰位置、凸透镜的中心和光屏中心调整到同一高度，以便使像始终能成在光屏中央，便于观察；因光具座水平放置，透镜、蜡烛、光屏竖直放置，若只调节在同一直线上，可能不是水平直线，这样像就无法使像始终成在光屏的中央，故A不符合题意，B符合题意；故选B。

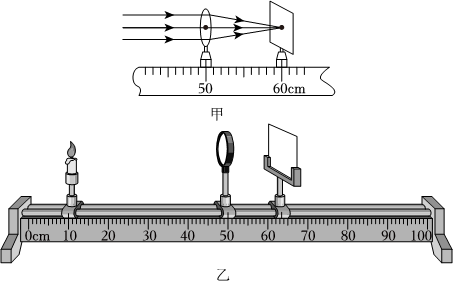

（2）当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，此时的物距为：50cm﹣15cm＝35cm，
凸透镜的焦距是15cm，二倍焦距为30cm，故此时物距大于二倍焦距，根据凸透镜成实像的规律可知，此时像在一倍焦距与二倍焦距之间。一倍焦距与二倍焦距位置对应的刻度线为：50cm+15cm＝65cm、50cm+30cm＝80cm，故像在65cm刻度线与80cm刻度线之间，所以光屏应在Ⅱ区域内左右移动。
此时得到清晰的像，物距大于二倍焦距，由凸透镜成实像的规律可知，成的是倒立缩小的像；只将光屏和蜡烛的位置对调，因光路是可逆的，光屏上仍可呈清晰的像，此时像距大于物距，物距在一倍焦距与二倍焦距之间，由凸透镜成实像的规律可知，成的是倒立放大的像。
由此可知，若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小将变大。
（3）当屏上的像清晰时，小梁把自己的远视眼镜放在凸透镜和蜡烛之间，因远视眼镜为凸透镜，对光线有会聚作用，因此像会呈在光屏前方，光屏上的像变得模糊不清，她应该向靠近凸透镜的方向移动光屏。根据凸透镜成实像时，物距越大像距越小的规律可知，当物距增大时，像距会减小。
（4）实验过程中，蜡烛燃烧变短，根据凸透镜成像规律“过光心的光线其传播方向不变”可知，光屏上烛焰的像随之上升。
（5）实验时，小梁没注意到自己不小心滴了一滴蜡油在透镜玻璃上，则他在光屏上不能观察到凝固后的蜡油的像。光屏上的像是由光线会聚而成的，蜡油滴在透镜玻璃，即此时物距小于一倍焦距，根据凸透镜成像的规律可知，此时成的是放大的虚像，故光屏上不能观察到像。
（6）“I”形状左右上下颠倒后形状都一样，无法分辨像是否倒立；“E”形状上下颠倒后形状仍一样，也无法分辨像是否倒立；“F”形状可以很清楚分辨像是否倒立、左右颠倒。故A符合题意，BC不符合题意；故选A。
故答案为：（1）B；（2）Ⅱ；变大；（3）靠近；（4）减小；（5）上升；（6）不能；（6）A。

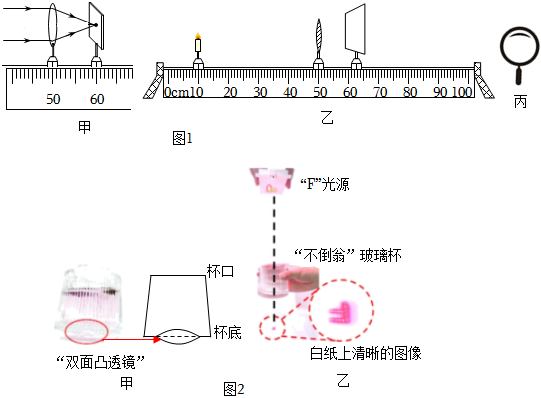

”；随后她将自己的近视眼镜放置于“F”光源和玻璃杯中间，发现白纸上的像有点模糊。若小关想再次看到清晰的像，她应该向 （填“上”或“下”）移动白纸。
在“探究凸透镜成像规律”的实验中：
