176867. （2023•西工大附中•八上期末）小明同学利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜固定在光具座50cm刻度处不变。
$德优题库$
（1）实验前将烛焰、凸透镜、光屏三者的中心调节到同一高度，目的是        。将蜡烛固定在40cm刻度处时，移动光屏，在光屏上始终得到一个大小不变的光斑，则该凸透镜的焦距为        cm；
（2）当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是        （选填“放大镜”、“投影仪”或“照相机”）。此时保持蜡烛和光屏不动，将凸透镜移动到        cm刻度处时，仍能在光屏上成清晰的像；
（3）在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到的像会如何变化？       （选填“像部分消失”、“像完整亮度不变”或“像完整亮度变暗”）；
（4）将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，为了使光屏上再次得到清晰的像，可以在蜡烛和凸透镜之间放置一个        （选填“凸”或“凹”）透镜，所放置的透镜可以用来矫正        （选填“近视眼”或“远视眼”）。

共享时间:2023-02-12 难度:2

纠错

下载

相似

组卷

[考点]

探究凸透镜成像的规律，遮挡透镜的部分成完整的像，

[答案]

（1）使烛焰的像成在光屏的中央；10.0；（2）照相机；35.0；（3）像完整亮度变暗；（4）凹；近视眼。

[解析]

解：（1）实验过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央；
由题意可知，当蜡烛距离透镜为50.0cm﹣40.0cm＝10.0cm时，在右侧无论怎样移动光屏，发现光屏上始终是一个大小不变的圆形光斑（即凸透镜右侧为平行光），说明蜡烛正好在焦点上，则由焦距的定义可知该透镜的焦距为10.0cm；
（2）由图可知，此时的物距为30cm，大于二倍焦距，成倒立缩小的实像，应用为照相机；
保持蜡烛和光屏的位置不动，将凸透镜移动到光具座35.0cm刻度处，此时的物距等于原来的像距，根据光路可逆可知，光屏上再次出现烛焰倒立、放大的实像；
（3）当用纸挡住透镜的某一部分时，由于通过凸透镜会聚的光线数量减少，所以像会比原来变暗，但仍成完整的像；
（4）将原凸透镜更换为一个焦距较小的凸透镜后，由于焦距变小，折光能力变强，像会成在光屏的前方，所以需要在蜡烛和凸透镜之间放置一个可以使光线发散的凹透镜，凹透镜可以用来矫正近视眼。
故答案为：（1）使烛焰的像成在光屏的中央；10.0；（2）照相机；35.0；（3）像完整亮度变暗；（4）凹；近视眼。

[点评]

本题考查了"探究凸透镜成像的规律，遮挡透镜的部分成完整的像，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

194317. （2024•交大附中•三模） $德优题库$ 在“探究凸透镜成像规律”的实验中：
（1）组装器材时，应使烛焰和光屏的中心位于凸透镜的        上。
（2）某次实验现象如图所示，若要让像落在光屏的中央位置，可以将蜡烛向        （填“上”“下”“左”或“右”）移动。
（3）调整物距，使烛焰在光屏上成倒立、放大的像，多次实验，测量并记录物距和像距，如下表所示。分析表中数据可总结出：当        时，成倒立、放大的实像；

像的性质	实验序号	焦距f/cm	物距u/cm	像距v/cm
倒立放大的像	1	10	15.0	30.0
倒立放大的像	2	10	12.9	45.0

（4）完成步骤（3）后，小明将自己的近视镜放在凸透镜与物体之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向（选填“靠近”或“远离”）凸透镜的方向移动，光屏上可再次成清晰的像。

共享时间:2024-04-06 难度:1 相似度:1.5

解析

纠错

下载

组卷

187202. （2025•西工大附中•二模）小明做“探究凸透镜成像规律”的实验。
$德优题库$
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=        cm；
（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、       的实像，生活中        （选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，发现光屏上再次得到清晰的像，则该眼镜是        （选填“近视”或“远视”）眼镜。
（5）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中        （选填“A”或“B”）处能观察到烛焰的像；用放大镜观察报纸时，要使观察的像更大些，放大镜要        （选填“靠近”或“远离”）报纸。

共享时间:2025-03-18 难度:4 相似度:1.5

解析

纠错

下载

组卷

176892. （2023•西安三中•八上期末）某学习小组“探究凸透镜成像的规律”，进行了如下操作：
$德优题库$
（1）安装并调节烛焰、透镜和光屏，使它们三者中心大致在       。
（2）通过探究，记录并绘制了物距u与像距v之间的关系图象，如图甲所示，则该凸透镜的焦距是       cm。
（3）当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、       的实像，生活中的       （选填“照相机”“投影仪”、“放大镜”）就是利用这样的成像原理工作的。
（4）若将透镜的上半部分用不透明的纸板挡住，则光屏上       （选填“能”或“不能”）成完整的像。
（5）在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是       （选填“近视”或“远视”）眼镜。

共享时间:2023-02-15 难度:1 相似度:1.5

解析

纠错

下载

组卷

177057. （2021•爱知中学•八上期末）每天进步一点点，距离目标就不远。如同物体慢慢靠近凸透镜，所成的像最终会由小到大，由倒变正。诺诺同学在利用光具座探究凸透镜成像规律的实验中：
（1）如图1，凸透镜对光线有        作用。她利用平行光测出该凸透镜的焦距为        cm。
$德优题库$
（2）将蜡烛、凸透镜、光屏的中心调整到同一        。
（3）调整后，把烛焰放在距凸透镜26cm处时（如图2），在凸透镜另一侧前后移动光屏，会在光屏上得到一个清晰的倒立、       的实像；        （选填“照相机”、“投影仪”、“放大镜”）就是利用这一成像规律工作的。
（4）在图2成清晰的像的基础上，诺诺同学将一个近视眼镜片放在蜡烛和凸透镜之间，如果仍要在光屏上得到清晰的像，光屏应向        （选填“靠近”或“远离”）透镜的方向移动。在老师的指导下，她用手掌将凸透镜挡住一半，像的大小将        （选填“变大”“变小”或“不变”）。

共享时间:2021-02-16 难度:4 相似度:1.5

解析

纠错

下载

组卷

177216. （2017•铁一中学•八上期末）某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示。
$德优题库$
（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将       （选填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度       （选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是       。
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是       。
A．放大、倒立的实像            B．放大、正立的虚像
C．缩小、倒立的实像            D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与       是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是       。
（4）利用液体透镜还可以探究哪些问题？（写出一个即可）       。

共享时间:2017-02-26 难度:1 相似度:1.5

解析

纠错

下载

组卷

177284. （2017•西电中学•八上期末）在探究凸透镜成像规律的实验中
$德优题库$
（1）如图所示，已知凸透镜的焦距f=15cm。保持光屏和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，蜡烛应（选填“靠近”或“远离”）凸透镜，这是（选填“照相机”、“投影仪”或“放大镜”）的原理。
（2）某同学利用该装置进一步了解近视眼矫正的原理，将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线具有作用。由此可知，在近视眼得到矫正之前，蜡烛的像成在视网膜的（选填“前方”、“上方”或“后方”）。

共享时间:2017-02-21 难度:1 相似度:1.5

解析

纠错

下载

组卷

177572. （2024•高新一中•八上期中）在“探究凸透镜成像规律”的实验中：
$德优题库$

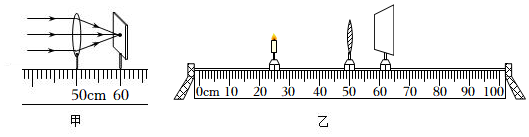

（1）将凸透镜安装在光具座上，用平行光正对着凸透镜，移动光屏直至光屏上得到一个最小最亮的光斑，如图甲所示，则凸透镜焦距为        cm。
（2）实验时，为了使像成在光屏的中央，调节烛焰、凸透镜和光屏三者的中心，使它们大致在        ；实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中央，应将透镜向        移动（选填“上”或“下”）。
（3）如图乙所示，在光屏上观察到清晰的像，则该像是倒立、       （选填“缩小”“等大”或“放大”）的实像；将蜡烛移到光具座35cm处，若想在光屏上得到清晰的像，应将光屏向        （选填“左”或“右”）移动，且光屏上的像将会        （选填“变大”或“变小”）。
（4）实验过程中，小明不小心用手指尖遮住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像。
（5）如图乙所示保持三个元件位置不动，更换另一凸透镜后，发现光屏上的像变模糊，此时成像在光屏后，图丙是①、②两个凸透镜成实像时的像距v与物距u的关系图像，则更换的凸透镜可能是        （选填“①”或“②”）凸透镜。

共享时间:2024-11-30 难度:1 相似度:1.5

解析

纠错

下载

组卷

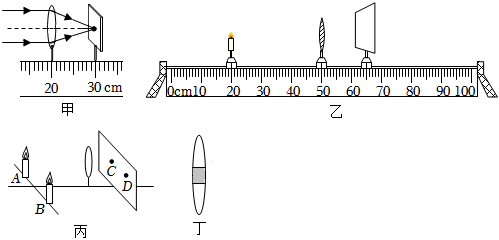

187250. （2025•铁一中学•一模）小超同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律，他的操作如图所示：
