试卷总分:80分 命题人:dyczwuyn 考试时长:120分钟
A.甲图是古人舂米用的工具，该工具利用了杠杆原理
B.乙图是一种汲水用的辘轳，由具有共同转动轴的大轮和小轮组成，提水时，用力使大轮转动，小轮随之转动并缠绕井绳，提起水桶，使用该装置可以省功
C.丙图中古代士兵常用滑轮把护城河上的吊桥拉起，使用这种滑轮可以改变力的方向
D.丁图“透火焙干”是造纸的一道工序，将湿纸贴在热墙上加快变干，是通过热传递的方式来增大湿纸的内能，提高温度，从而加快水的蒸发
A.教室里的一个开关可以同时控制四盏灯的亮和灭，则这四盏灯一定是串联的
B.教室里插座提供的电压是36V
C.关掉前排的灯，则其他的灯会更亮
D.教室里工作的用电器越多，总功率会越大
汽车是现代生活中最常见的一种交通工具，下图是某汽车汽油机的能量流向图。下列有关说法正确的是（ ）
A.由图可知该汽油机的效率是30%
B.四冲程汽油机一个工作循环，完成四个冲程，飞轮转两周，对外做功两次
C.汽车开动后，充电线路可以给蓄电池充电，此时蓄电池相当于电路中的用电器
D.冬天汽车都会利用尾气中的能量给车内供暖，该举措大大提高了燃料的热值
A.
|
B.
|
C.
|
D.
|
A.甲图：图中家庭电路元件的连接顺序是正确的
B.乙图：甲站在干燥的木桌上，乙站在地上，则甲、乙都不会触电
C.丙图：使用测电笔时，手必须接触笔尖金属体
D.丁图：使用电冰箱时，金属外壳不需要接地
如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光。若电路只有一处故障，则可能是（ ）
| A.火线上熔丝断了 | B.开关S处断路 |
| C.bc之间存在断路 | D.导线cd间断路 |
如图所示是电阻甲和乙的I-U图像，下列判断不正确的是（ ）
A.甲的电阻值是20Ω
B.乙电阻工作时，其阻值随着电压的增大而减小
C.甲、乙并联，通过乙的电流为0.2A时，则通过甲的电流为0.1A
D.甲、乙串联，乙两端的电压为2V时，则甲两端的电压为4V
如图是改变气体内能大小的实验装置，电子温度计的探头插入用橡胶塞封住的玻璃瓶内，能够显示瓶内气体的温度。打气筒向瓶内打气时，电子温度计示数升高，说明瓶内气体内能 （选填“增大”、“减小”或“不变”）；按压打气筒的活塞几次后，橡胶塞会被弹开，同时看到温度计的示数快速下降，在橡胶塞弹开的过程中，气体的 能转化为橡胶塞的 能，这与热机做功冲程的能量转化相同。电子温度计的探头所使用的热敏电阻是 （选填“导体”、“半导体”或“绝缘体”）材料。
在班级组织的“自制指南针”活动中，小梦同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向地理南方，如图所示。小梦应该在树叶尖端标注 极，树叶有这样的指向性，是因为磁化后的缝衣针受到 作用的结果。
如图所示是小明家的电能表。
如图所示实物电路中，电源由两节新干电池串联而成，R1和R2为定值电阻，当开关闭合后，电压表和电流表的示数分别为2V和0.2A，则R1的阻值为 ，通电1min时，电流通过R1和R2产生的热量之比为 。
小华同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，测风力时，闭合开关S即可。通过分析可知：若风力增大，电流表的示数 （选填“增大”、“减小”或“不变”），电压表的示数 （选填“增大”、“减小”或“不变”），所以应该用 表示数的变化反映风力的大小。
| 发动机型号 | XX |
| 经济行驶速度 | 90km/h |
| 经济油耗量 | 8L/100km |
如图甲是某多功能电饭锅，具有加热和保温两挡功能（S1为总开关，S2为温控开关），其内部有两个加热电阻丝R1和R2（R1的电阻是40Ω，R2的电阻是202Ω）。某次将3kg初温为20℃的米和水加热到100℃，然后自动转入保温状态。表是电饭锅铭牌上的部分参数，求解下列问题。[米和水混合物的比热容为4.0×103J/（kg?℃）]| 容量/kg | 3.0 |
| 额定电压/V | 220 |
| 加热功率/W | 1210 |
| 保温功率/W | 200 |
sa@dyw.com
2024-02-07
初中物理 | 段考 | 难度:2.7
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温比较平缓。下列说法正确的是（ ）
如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙中的括号内标出电源的正、负极。

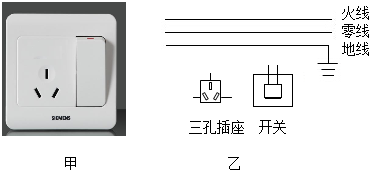

图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
