试卷总分:110分 命题人:dygzwlyn 考试时长:120分钟
如图所示，正六边形abcdef位于匀强磁场中，匀强磁场方向与正六边形平面平行，正六边形中心处有一长直导线，导线中通有垂直于六边形平面向里的恒定电流，b点磁感应强度为零。则a、d、e、f各点中磁感应强度最大的是（ ）
如图实线是未标明方向的电场线，虚线是某一带电粒子通过该电场区域的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中只受电场力的作用，则可以判断（ ）
A.粒子一定带正电
B.a、b两处中，粒子在a处加速度较小
C.a、b两处中，粒子在a处速度较大
D.a、b两处中，粒子在a处电势能较大
如图所示，电源电动势为E，内阻为r,电压表V1、V2、V3为理想电压表，R1、R3为定值电阻，R2为热敏电阻（其阻值随温度升高而减小），C为电容器，闭合开关S，电容器C中的微粒A恰好静止。当室温从25℃升高到35℃的过程中，流过电源的电流变化量是ΔI，三只电压表的示数变化量的绝对值是ΔU1、ΔU2和ΔU3，则在此过程中?（ ）
A.电源效率变大
B.ΔU2＜ΔU1
C.Q点电势升高
D.R3中的电流方向由N向M，微粒A匀加速下移
如图所示，一绝缘且粗糙程度相同的竖直细杆处于两等量异种点电荷+Q、-Q连线的中垂线上，细杆和两点电荷均固定，A、O、B分别为细杆上的三点，O为+Q、-Q连线的中点，AO=BO。现有电荷量为+q、质量为m的小球套在杆上，从A点起以初速度v0向B点滑动，到达B点时速度恰好为零，则下列关于小球运动的v-t图像可能正确的是（ ）
A.磁场是为研究问题假设存在的一种物质
B.磁体之间、磁体与通电导体之间，以及通电导体之间的相互作用都是通过磁场发生的
C.根据
可知，磁场中某处的磁感应强度大小与通电导线所受的磁场力F成正比，与电流强度I和导线长度L的乘积成反比
D.根据
可知匀强磁场磁感应强度的大小等于垂直穿过单位面积的磁感线条数
如图所示，绝缘的水平桌面上放置一金属圆环P，在圆环P的正上方固定一个线圈Q，线圈Q与平行金属导轨相连并与导体棒ab组成闭合回路，金属导轨处于垂直导轨所在平面向里的匀强磁场中，由于导体棒ab的运动，使得圆环P中产生逆时针方向（从上向下看）的感应电流，并且对桌面的压力小于圆环P的重力，下列说法正确的是（ ）
| A.导体棒ab向右加速运动 | B.导体棒ab向左加速运动 |
| C.导体棒ab向右减速运动 | D.导体棒ab向左减速运动 |
，此时导体棒具有竖直向上的初速度v0，在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触。则下列说法正确的是（ ）
A.初始时刻导体棒受到的安培力大小为
B.初始时刻导体棒加速度的大小为
C.棒第一次速度为零时，克服弹簧弹力和克服重力做功之和小于
D.从导体棒开始运动到最终静止的过程中，电阻R上产生的焦耳热为
为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c,左右两端开口，在垂直于上下底面方向加磁感应强度为B的匀强磁场，在前后两个内侧固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U．若用Q表示污水流量（单位时间内排出的污水体积），下列说法中正确的是（ ）
A.若污水中正离子较多，则前表面比后表面电势高
B.前表面的电势一定低于后表面的电势，与哪种离子多无关
C.污水中离子浓度越高，电压表的示数将越大
D.污水流量Q与U成正比，与a、b无关

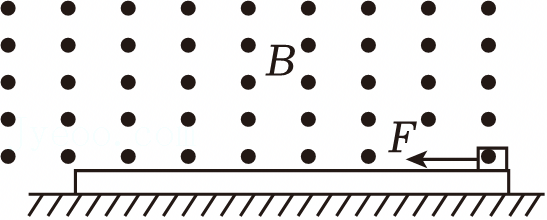

A.．木板和滑块一直做加速度为3m/s2的匀加速运动
B.木板先做加速度为3m/s2的匀加速运动，再做加速度减小的变加速运动，最后做匀速直线运动
C.当木块的速度等于9m/s时与木板恰好分离
D.t＝s时滑块和木板开始发生相对滑动
如图甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是（ ）
A.导线圈中产生的是大小和方向都不变的恒定电流
B.在t=2.5 s时导线圈产生的感应电动势为1V
C.在0～2 s内通过导线横截面的电荷量为20C
D.在t=1 s时，导线圈内电流的瞬时功率为10W
A.．匀强磁场的方向垂直导轨平面向下
B.．MN刚开始运动时的加速度
C.MN离开导轨后的最大速度为
D.MN离开导轨后的最大速度为
图像，则该合金丝的电阻率为 Ω•m（保留2位有效数字），电流表的内阻为 Ω。
﹣R图象的信息，他们发现电动势的测量值与第一组的结果非常接近，但是内阻的测量值与第一组的结果有明显偏差。将上述实验重复进行了若干次，结果依然如此。请说明哪个组内阻的测量结果较大？并说明形成这个结果的原因。
为横坐标。请在图4甲、乙两坐标系中分别用实线代表电流表内阻可忽略的情况，虚线代表电流表内阻不可忽略的情况，定性画出相关物理量之间关系。
图象。根据图象中的信息可得出这个电池的电动势E＝ V，内电阻r＝ Ω。
﹣
关系图线。由图线可知电池的电动势E＝ V，内阻r＝ Ω。
C/kg，不考虑带电粒子所受的重力。
绝缘水平桌面有一竖直向上的匀强磁场B=1T，间距L=1m的平行金属导轨固定在桌面上，左端连接电源的电动势E=15V，内阻r=1Ω。质量m=0.5kg的金属棒垂直导轨放置，与导轨间的动摩擦因数为μ=0.5。细线一端系在金属棒的中点，另一端通过桌边光滑定滑轮挂一重物M时，金属棒恰处于静止且刚好不向右滑，细线水平且与金属棒垂直。已知最大静摩擦力等于滑动摩擦力，重力加速度g=10m/s2，金属棒接入电路的电阻R=2Ω，导轨电阻不计，sin53°=0.8，cos53°=0.6。
如图所示，两根足够长的平行光滑金属导轨MN、PQ间距L=0.5m,其电阻不计。导轨平面与水平面夹角θ=30°，N、Q两端和M、P两端分别接有R=1.5Ω的电阻。一金属棒ab垂直导轨放置，ab两端与导轨始终接触良好，已知棒ab的质量m=0.2kg,电阻r=0.25Ω，整个装置处于垂直导轨平面向上的匀强磁场中，磁感应强度大小为B=1T。棒ab在平行于导轨向上的恒定拉力F作用下，以初速度v0=0.5m/s沿导轨向上开始运动。能达到的最大速度v=2m/s,重力加速度取g=10m/s2。
