试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
如图所示，轻绳将一条形磁铁悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，圆环始终保持静止，则磁铁在A到E摆动过程中（ ）
A.圆环中感应电流方向相同
B.圆环受到摩擦力方向相同
C.圆环对桌面的压力始终大于自身的重力
D.磁铁在A、E两处的重力势能可能相等
A.图甲是回旋加速器的示意图，带电粒子获得的最大动能与回旋加速器的加速电压无关
B.图乙是电磁流量计的示意图，通过定值电阻的电流方向由a指向b
C.图丙是速度选择器的示意图，某带正电的粒子（不计重力）能自左向右沿直线匀速通过速度选择器，若该粒子自右向左射入也可以沿直线匀速通过速度选择器
D.图丁是质谱仪的示意图，粒子打在底片上的位置越靠近狭缝S3说明粒子的比荷越小
A.M端的电势低于N端
B.减小工作电流I可以提高检测灵敏度
C.减小d可以提高检测灵敏度
D.减小b可以提高检测灵敏度
如图所示的流量计，测量管由绝缘材料制成，其长为L、直径为D，左右两端开口，匀强磁场方向竖直向下，在前后两个内侧面a、c固定有金属板作为电极。污水充满管口从左向右流经测量管时，显示仪器显示a、c两端电压为U，污水流量为Q（单位时间内排出的污水体积）。则（ ）
A.a侧电势比c侧电势低
B.污水中离子浓度越高，U的示数将越大
C.若污水从右侧流入测量管，显示器显示为负值，再将磁场反向则显示为正值
D.污水流量Q与U成正比，与L、D无关
A.．
|
B.． |
C.
|
D.
|
如图所示，LA、LB是两个电阻值都为r的完全相同的小灯泡，小灯泡的电阻值大于定值电阻R的阻值。L是一个自感很大的线圈，它的电阻值与定值电阻的电阻值相等。由于自感现象，当开关S接通或断开时，下列说法正确的是（ ）
A.S接通时，灯泡LA先亮，LB后亮
B.S接通时，IA=IB
C.S断开时，LB立即熄灭，LA先闪亮一下再熄灭
D.S断开时，IA=IB
A.金属棒的速度为v0时，金属棒的加速度大小为
B.金属棒能获得的最大速度为
C.．弹射过程中，流过金属棒的电荷量为
D.若弹射所用的时间为t，则金属棒的位移大小为
如图所示，两个连续的有界匀强磁场的磁感应强度大小均为B，方向分别垂直光滑水平桌面向下和向上，磁场宽度均为L。紧贴磁场区域的左侧边界处，有一边长为L的正方形均匀导体线框置于桌面上。现用外力使线框由静止开始匀加速穿过磁场区域，以初始位置为计时起点，规定逆时针方向为电流正方向，外力F向右为正方向，磁感线垂直纸面向里时磁通量Φ为正值。以下反映线框中的感应电流i、磁通量Φ、电功率P、外力F随时间t或位移x的变化规律可能正确的是（ ）

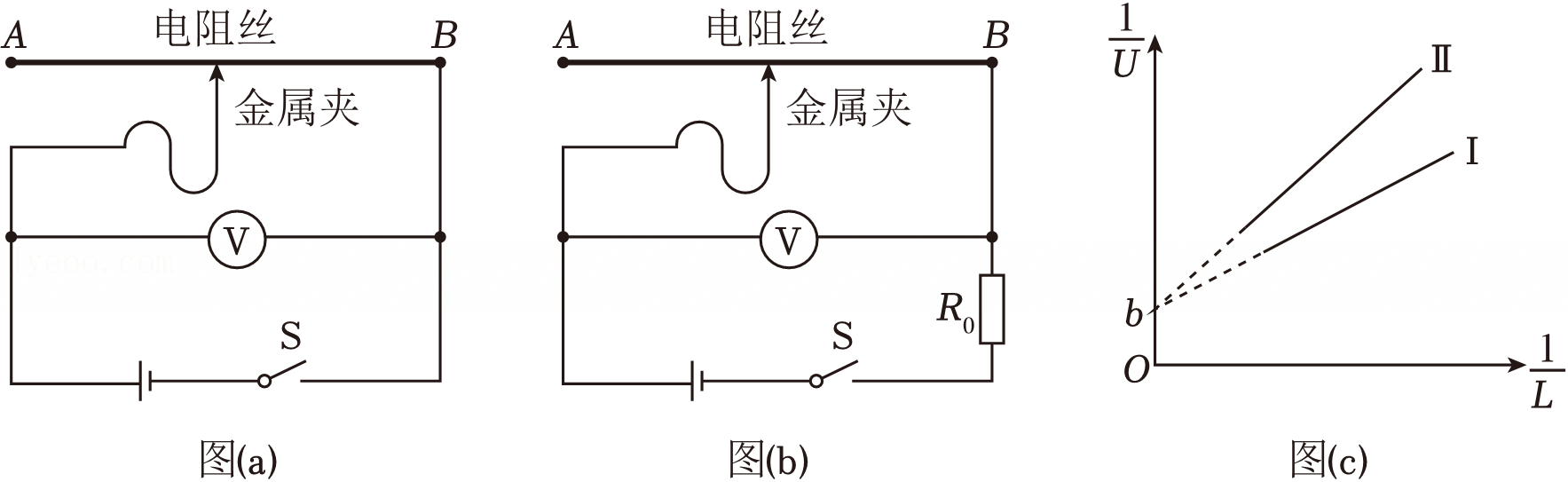

＝n，则待测电池的内阻r＝ （用n和R0表示）。
如图所示，半径为L的圆边界内存在垂直纸面向里的匀强磁场，ab、cd是圆边界的两个互相垂直的直径，边长为L的正方形defg内存在匀强电场，边长de与直径cd共线，电场与磁场垂直、与gd平行，质量为m、电荷量为q的粒子（不计重力）从a点正对圆心O以初速度v0垂直射入磁场，从d点射出磁场立即进入电场，最后恰好从f点射出电场，打在f点右侧距离L处的竖直挡板上，求：
圆弧导轨，B1C1、B2C2是间距为3L且足够长的水平导轨，C1D2、C2D2是间距为2L且足够长的水平导轨。金属导体棒M、N质量均为m，接入电路中的电阻均为R，导体棒N静置在C1D2、C2D2间，水平导轨间存在竖直向下的匀强磁场，磁感应强度大小为B。现将导体棒M自圆弧导轨的最高点处由静止释放，两导体棒在运动过程中均与导轨垂直且始终接触良好，导轨电阻不计，重力加速度大小为g。求：
如图所示，图中竖直放置的足够长的光滑金属导轨上接有纯电阻和电容器两个电学元件，其中R1=1Ω，C=0.1F，由两个开关S1、S2分别控制。匀强磁场分布于图中水平虚线以下，方向垂直纸面向里，磁感应强度B=1T。导体棒ab位于磁场内水平放置且与导轨接触良好，导体棒的质量m=0.1kg,其电阻R2=1Ω，导轨宽L=1m。现在先断开S2，闭合S1，让导体棒从静止释放，导体棒在磁场中竖直下落h=4m时达到最大速度vm，不计摩擦及空气阻力，导轨电阻不计，g取10m/s2。
