208903. （2016•交大附中•一模）按要求完成填空。
$德优题库$
（1）如图甲所示，圆柱体的直径为       cm。
（2）如图乙所示，光屏上刚好得到清晰的像，该凸透镜的焦距为       cm。
（3）如图丙所示，该实验能探究出并联电路电流的特点是       。
（4）如图丁所示，在探究物体动能的大小与什么因素有关的实验中，通过比较小球推动木块的       来反映小球动能的大小。

共享时间:2016-03-06 难度:3

纠错

下载

相似

组卷

[考点]

测量直径的长度，凸透镜成像规律的应用，并联电路中的电流规律，

[答案]

见试题解答内容

[解析]

解：（1）图示刻度尺1cm分为10个小刻度，故最小刻度值为1mm；左边的三角板对应的刻度值为4.00cm，右端三角板对应的刻度值为5.80cm，圆柱体的直径为25.80cm﹣4.00cm＝1.80cm。
（2）凸透镜成像时，物体放在距离凸透镜30cm处时，光屏到凸透镜的距离为30cm，光屏上得到倒立、等大的实像，所以30cm＝2f，所以f＝15cm。
（3）该实验能探究出并联电路电流的特点是干路电流等于各支路电流之和。
（4）在探究物体动能大小与什么因素有关的实验中，通过比较小球推动木块移动的距离反映小球动能的大小。
故答案为：（1）1.80；（2）15；（3）干路电流等于各支路电流之和；（4）移动的距离。

[点评]

本题考查了"测量直径的长度，凸透镜成像规律的应用，并联电路中的电流规律，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

176392. （2024•西工大附中•八上期末）按要求填空。
$德优题库$
（1）如图-1所示，测出的硬币直径是        cm。
（2）如图-2所示，拨动同一把钢尺，在保证其振幅相同情况下，改变其伸出桌边的长度，钢尺振动的快慢；这主要探究声音的音调跟        的关系。
（3）如图-3所示，此时烛焰在光屏上恰好成清晰等大的像，则凸透镜的焦距为        ，若在蜡烛和凸透镜之间放置一个远视眼镜片，为得到清晰的像光屏应向        移动。

共享时间:2024-02-28 难度:3 相似度:1.34

解析

纠错

下载

组卷

176440. （2024•碑林区•八上期末）按要求填空。
$德优题库$
（1）如图-1所示，测出的硬币直径是        cm。
（2）如图-2所示，拨动同一把钢尺，在保证其振幅相同情况下，改变其伸出桌边的长度，钢尺振动的快慢；这主要探究声音的音调跟        的关系。
（3）如图-3所示，此时烛焰在光屏上恰好成清晰等大的像，则凸透镜的焦距为        ，若在蜡烛和凸透镜之间放置一个远视眼镜片，为得到清晰的像光屏应向        移动。

共享时间:2024-02-05 难度:3 相似度:1.34

解析

纠错

下载

组卷

208057. （2018•未央区•三模） $德优题库$ 如图所示，该实验能探究出并联电路电流的特点是。

共享时间:2018-04-11 难度:1 相似度:1.33

解析

纠错

下载

组卷

187710. （2025•滨河中学•四模）按要求完成填空。
$德优题库$
（1）如图1所示，竖直向上提升玻璃板，在玻璃板将要离开水面时，能观察到弹簧测力计的示数变大，这是由于分子间存在        。
（2）在探究“水沸腾时温度变化特点”的实验中，如图2所示，为水沸腾        （选填“前”或“时”）的情况。
（3）如图3所示，此时烛焰通过凸透镜在光屏上成清晰的实像。将蜡烛移至35cm刻线处，移动光屏使烛焰再次在屏上成清晰的像，生活中的        （选填“照相机”、“投影仪”或“放大镜”）就是利用凸透镜这一成像规律制成的。将图中的透镜换成焦距f=15cm的凸透镜，光屏上的像变模糊，仅将光屏向        （选填“左”或“右”）移动适当距离，光屏上重新出现清晰的像。

共享时间:2025-04-30 难度:3 相似度:0.66

解析

纠错

下载

组卷

177498. （2024•蓝田县•八上期中）按要求填空。
$德优题库$
（1）图甲温度计的示数为        ℃。
（2）用刻度尺测量圆的直径，如图乙所示为        cm。
（3）如图丙所示，把正在响铃的闹钟放在玻璃罩内，逐渐抽出玻璃罩内的空气，听到铃声逐渐变        （选填“大”或“小”），进一步推理得出：声音        （选填“能”或“不能”）在真空中传播。

共享时间:2024-11-23 难度:3 相似度:0.66

解析

纠错

下载

组卷

186847. （2025•师大附中•五模）小明利用注射器做了几个物理实验。如图-1所示，注射器针尖做得很尖，是在压力一定时，通过来增大压强。如图-2所示，向放在水平桌面的两只乒乓球中间打气，会看到两只乒乓球（选填“分开”或“靠近”）。如图-3所示，拉动活塞使注射器里吸进一些乙醚，取下针头，用橡皮帽把注射器的小孔堵住，再向外拉动活塞，到一定程度时，注射器里的液态乙醚消失，这是现象。如图-4所示，光屏上呈清晰的像，当水凸透镜的凸起程度增加时，光屏上原来清晰的像变模糊了；为了再次得到清晰的像，保持透镜和光屏的位置不动，应将蜡烛（选填“靠近”或“远离”）水透镜。
$德优题库$

共享时间:2025-05-10 难度:4 相似度:0.58

解析

纠错

下载

组卷

176489. （2024•西安三中•八上期末） $德优题库$
（1）如图甲是一款带有放大镜的指甲刀，使用时透镜到指甲的距离应        （填“大于”“等于”或“小于”）一倍焦距。
（2）如图乙在利用该装置探究光的反射规律的过程中，硬纸板没有与平面镜垂直放置，当光贴着纸板从左侧入射时在右侧纸板上        （填“能”或“不能”）看到反射光线。
（3）如图丙逐渐增加钢尺伸出桌面的长度，钢尺振动发出声音的音调会逐渐变        。
（4）如图丁是某同学设计的测量小车在固定斜面上运动的平均速度的实验装置图，小车在A、B两点间运动的平均速度为        m/s。

共享时间:2024-02-25 难度:4 相似度:0.58

解析

纠错

下载

组卷

176831. （2023•尊德中学•八上期末）（1）中国人民银行发行航天主题纪念币，面值为10元，材质为双色铜合金如图1刻度尺的分度值为       mm,测得纪念币的直径为       cm；
（2）如图2所示，体温计示数为       ℃；
（3）如图3所示，停表的读数为       s。
$德优题库$

共享时间:2023-02-04 难度:4 相似度:0.58

解析

纠错

下载

组卷

176890. （2023•西安三中•八上期末）（1）中国人民银行发行航天主题纪念币，面值为10元，材质为双色铜合金如图1刻度尺的分度值为       mm,测得纪念币的直径为       cm；
（2）如图2所示，体温计示数为       ℃；
（3）如图3所示，停表的读数为       s。
$德优题库$

共享时间:2023-02-15 难度:4 相似度:0.58

解析

纠错

下载

组卷

208690. （2016•师大附中•三模）我们在物理学习和日常生活中，常常看到下面类似情形：
$德优题库$
（1）如图甲所示，温度计的示数是       ℃；
（2）如图乙所示，硬币的直径为       m
（3）如图丙所示，秒表的读数为       s
（4）如图丁所示，弹簧测力计的读数为       N。

共享时间:2016-04-10 难度:4 相似度:0.58

解析

纠错

下载

组卷

207995. （2018•西工大附中•一模）按要求完成填空： $德优题库$
（1）如图甲所示，铅笔的长度是       cm。
（2）如图乙所示，研究凸透镜成像时，在凸透镜前放置一副眼镜，结果光屏上原本清晰的像变模糊了，若将光屏向靠近凸透镜方向移动适当距离，又可以看到清晰的像，这说明刚才放置的是       （选填“近视镜”或“远视镜”）。
（3）如图丙所示，反复弯折铁丝会使弯折处温度升高，这是通过       方式改变物体的内能。
（4）如图丁所示，在“探究阻力对物体运动的影响”时，我们通过观察小车在平面上运动的       （选填“距离”或“速度”）来反映小车受到的影响。

共享时间:2018-03-15 难度:4 相似度:0.58

解析

纠错

下载

组卷

199571. （2023•唐南中学•三模）电热膜是一种新型的电加热器件，如图甲所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示。
电热膜通电工作时没有发红、炽热或发光现象的产生。它与被加热的物体直接接触，产生的热量很快传给被加热物体，所以电热膜本身的温度并不太高，不易氧化，使用寿命长。
$德优题库$
（1）电热膜取暖器工作时，室内空气温度升高是通过        方式增加空气内能的。
（2）在制造电热膜时，不会出现厚度不均匀引起过热的现象。而是导电墨线的电阻随温度升高而        ，如图丙所示，与普通电取暖器相比，电热膜取暖器温度升高时发热功率        （选填“增大”“减小”或“不变”）。
（3）某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻会        （选填“增大”“减小”或“不变”）
（4）将图戊中一块电热膜接入电路，导电墨线的连接方式是        ，正常工作时金属导线中A、B处电流分别为I_A和I_B，则I_A       I_B（选填“＞”“＜”或“=”）。
（5）市售电热膜的额定电压为220V，房间取暖电热膜功率为220W每平方米，某家庭装修时考虑用电热膜为房间进行取暖，若铺设面积为15m²，则通电正常工作2h消耗的电能为        kW?h。

共享时间:2023-04-13 难度:4 相似度:0.58

解析

纠错

下载

组卷

195384. （2024•莲湖区•一模）（1）如图甲所示方法测出的硬币直径是        cm。
（2）如图乙所示的电能表读数为        kW?h。
（3）如图丙所示的物体质量为        g。
（4）如图丁，用一纸片盖住倒满水的杯口，快速倒置，发现纸片并不掉下来，该现象能说明        的存在。
$德优题库$ ?

共享时间:2024-03-05 难度:4 相似度:0.58

解析

纠错

下载

组卷

188292. （2024•高新三中•六模）请完成下列填空。
$德优题库$ ?
（1）图甲中硬币的直径为        cm；
（2）图乙，用两手指水平压住铅笔的两端。用力压时两个手指的感觉不同，说明在压力一定时，压力的作用效果跟        有关；
（3）图丙图中        （选填“1”或“2”）是自制气压计，将自制气压计玻璃瓶从一楼移至五楼，玻璃管内的水柱将        （选填“上升”或“下降”）；
（4）图丁，是利用矿泉水瓶和玻璃小瓶做成的“浮沉子”，当用力挤压矿泉水瓶时，玻璃小瓶会        （选填“上浮”或“下沉”）。

共享时间:2024-05-17 难度:5 相似度:0.53

解析

纠错

下载

组卷

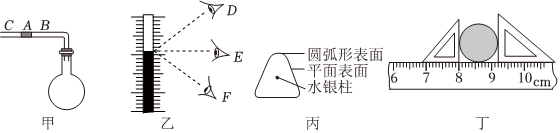

176157. （2025•师大附中•八上期末） $德优题库$
