208871. （2016•西工大附中•五模）如图1是某“汽车超载记录器”原理图。控制电路中，电源电压U=6V，压敏电阻的阻值随压力变化关系如图2所示，继电器线圈电阻R₀=10Ω．当通过线圈的电流达到0.2A以上时，继电器的衔铁被吸下，工作电路中的电控照相机工作，拍摄超载车辆。
$德优题库$
（1）质量超过多少吨的车辆经过压敏电阻时才会被拍照？
（2）闭合开关S，控制电路每分钟至少消耗电能多少焦？
（3）请指出汽车超载的危害（一种即可）。

共享时间:2016-05-12 难度:4

纠错

下载

相似

组卷

[考点]

惯性的概念，欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电功与电能的计算，

[答案]

见试题解答内容

[解析]

解：（1）∵临界条件的电流I₀＝0.2A，U＝6V，
∴此时电路中的总电阻为：R＝

＝

＝30Ω，
而R₀＝10Ω，
∴压敏电阻的阻值为：R_敏＝R﹣R₀＝30Ω﹣10Ω＝20Ω。
由图可查得，此时压敏电阻所承受的压力为：F₀＝2×10⁵N，而此时重力和压力相等，
∴m＝

＝

＝20000kg＝20t。
答：质量超过20t的车辆经过压敏电阻时才会被拍照。
（2）要控制电路电功率小，则需电路电阻大，由图2可得出压敏电阻最大阻值为80Ω，
∴此时电路中的最大电阻为：R′_max＝R₀+R_max＝10Ω+80Ω＝90Ω，
电路中的最小电功率为：P_min＝

＝

＝0.4W，
而t＝1min＝60s，
∴消耗的最小电能为：W_min＝P_mint＝0.4W×60s＝24J。
答：控制电路每分钟至少消耗电能24J。
（3）不容易刹车，易造成交通事故。超载汽车质量大、惯性大，急刹车后滑行距离大。
答：汽车超载的危害为：不容易刹车，易造成交通事故。

[点评]

本题考查了"惯性的概念，欧姆定律的应用，光敏、热敏、压敏等半导体电路分析，电功与电能的计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

199284. （2023•师大附中•一模） 2022年11月29日，神舟十五号载人飞船发射成功，与神十四乘组实现首次太空会师。小宇通过查阅资料了解到，飞船在发射前，科技人员要检验飞船舱体的气密性。他设计了如图甲所示的模拟检测电路，电源电压保持不变，R₀为25Ω的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压为1.0×10⁵Pa。求：
（1）压力传感器的主要元件是压敏电阻，它是我们学过的（选填“绝缘体”“半导体”或“导体”）；
（2）舱体不漏气时，通过R₀的电流；
（3）舱体不漏气时，工作5min,电路消耗的电能；
（4）若电压表示数为100V，此时舱内的气压值。
$德优题库$

共享时间:2023-03-13 难度:3 相似度:1.75

解析

纠错

下载

组卷

199406. （2023•师大附中•二模）某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘，通过电动机旋转产生高速气流，将灰尘等吸入集尘盒；图乙为其部分工作原理图，控制电路电源电压U为4.5V，定值电阻R₀=18Ω，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图丙所示。如表为其部分工作参数（注：电池总容量2.5A.h是指在额定电压下以2.5A的电流可工作1小时）

额定电压	12V	电机额定功率	30W
电池总容量	2.5A?h	工作噪声	＜50dB

（1）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，B触头与静触头（填“A”或“C”）接触，则电动机停止工作；机器人电动机正常工作时的电流是多少？
（2）若R₀两端的电压小于等于3V时，电动机开始工作。求开始正常工作时，光照强度为多少？
（3）当剩余电量减为电池总容量的25%时，机器人会停止清扫并主动寻找充电器充电。那么在充满电后，该机器人能正常工作多长时间？
$德优题库$

共享时间:2023-03-28 难度:3 相似度:1.75

解析

纠错

下载

组卷

195435. （2024•高新一中•一模）体重超标影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
$德优题库$
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
（2）此体重计所能测量的人的最大重力为多少？
（3）若想增大体重计的测量范围，可行的方法是：（任写一种即可）。

共享时间:2024-03-14 难度:2 相似度:1.5

解析

纠错

下载

组卷

184938. （2023•西工大附中•九上期中） $德优题库$
体重超标已影响了部分中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R₀=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R₀两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。

共享时间:2023-11-22 难度:2 相似度:1.5

解析

纠错

下载

组卷

195581. （2024•西安三中•一模） $德优题库$ 如图所示是空调自动控制装置。已知R是热敏电阻，其阻值随温度变化关系如表1所示。继电器的线圈电阻R₀=10Ω，左边控制电路的电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
表1

温度t/℃	0	5	10	15	20	25	30	35	40
电阻R/Ω	600	550	500	450	120	390	360	330	300

（1）请通过计算说明空调的启动温度是多少℃？
（2）为将空调的启动温度改为30℃请说出一个调节的方法？
（3）若空调的铭牌如表2所示，设夏季时空调每天以额定功率工作6h,每月按30天计算，该空调一个月消耗电能是多少？
（4）为节约用电，夏季要适当升高空调的启动温度，晓红认为可以适当增大线圈的匝数，请你说说该方法是否可行，并说明理由。
表2

电源 220V 50Hz
额定功率：
制冷2200W
制热2800W
质量 10kg

共享时间:2024-03-01 难度:4 相似度:1.5

解析

纠错

下载

组卷

183659. （2024•西北大附中•九上期末） $德优题库$ 如图，R₁=4Ω，R₂=6Ω，电源电压6V恒定，当闭合开关S。求：
（1）通过电阻R₁的电流。
（2）电压表的示数。
（3）通电2min,电路消耗的总电能是多少。

共享时间:2024-02-04 难度:2 相似度:1.5

解析

纠错

下载

组卷

207545. （2019•高新一中•二模）如图甲所示为汽车转向灯电路原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁。电源电压12V不变，指示灯规格均为“12V 6W”，R₀为定值电阻，左转或右转指示灯单独闪烁时，电压表示数随时间变化如图乙所示，设指示灯电阻不变，电磁铁线圈及衔铁的阻值不计。解答下列问题：
$德优题库$
（1）当转向开关S按“2“和“3”瞬间，电磁铁通电，此时电压表示数为 V，指示灯（选填“L₁”“L₂”或“L₁”和“L₂”）微弱发光
（2）指示灯的电阻是多少欧？
（3）转向开关S接“3”和“4”时，指示灯正常发光状态下通过衔铁的电流是多少安？
（4）转向开关S接“4”和“5”时，指示灯交替闪烁工作30s,其中指示灯正常发光消耗的电能是多少焦？

共享时间:2019-03-28 难度:2 相似度:1.5

解析

纠错

下载

组卷

200833. （2022•高新一中•二模） $德优题库$ 如图1所示是家用中央空调的开关控制装置的工作原理图。控制电路电源电压为6V恒定不变，电磁继电器线圈的电阻不计，R₁是定值电阻，R是热敏电阻，其阻值随温度的升高而增大，具体变化关系如表表格所示，当电磁继电器线圈中的电流I≥0.02A时，衔铁被吸合，接通工作电路。

温度t/℃	0	5	10	15	20	25	30	35
电阻R/Ω	150	165	180	210	250	300	360	430

（1）图1左边控制电路相当于右边工作电路的（选填“电源”、“开关”或“导线”）；空调器正常制热时的功率为1870W，空调器连续工作30min消耗的电能是多少J？合多少kW?h？
（2）当房间温度低于20℃时，空调器自动开始制热，则R₁的阻值应为多大？

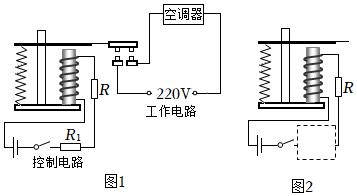

（3）为了使空调器开始制热的温度在15℃到25℃之间连续可调，需要对控制电路进行改进，请在图2的虚线框内画出改进后的部分电路，添加的器材得说明规格要求，此问不要求书写计算过程。
