小明研究了家里的智能电热马桶马桶盖如图甲设计出如图乙所示的便座加热电路通过开关和的不同接法组合实现高温挡中温挡低温挡三种加热功能见表图丙是坐便器的结构示意图求断开断开闭合闭合接接接接功率当排水阀处于深处时它受到水的压强为多大求出的阻值和表中的老年人在冬天坐上冰冷的马桶是很难受的假设小洋想让马桶圈的温度升高则用高温挡加热的方式需要多长时间设马桶圈吸热效率为

首页 > 试题列表 > 单题解析

206857. （2021•铁一中学•二模）小明研究了家里的智能电热马桶（马桶盖如图甲），设计出如图乙所示的便座加热电路，通过开关S₁和S₂的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见表）。图丙是坐便器的结构示意图，求：

S₁	断开	断开	闭合	闭合
S₂	接b	接a	接a	接b
功率	P₀＝0	P_x	P₁＝44W	P₂＝132W

（1）当排水阀处于30cm深处时，它受到水的压强为多大？
（2）求出R₂的阻值和表中的“P_x”。
（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高6℃，则用“高温挡”加热的方式需要多长时间。[设马桶圈吸热效率为60%，马桶圈的质量m＝600g，马桶圈材料的比热容c＝0.44×10³J/（kg•℃）]。
（4）小明在不添加任何器材的基础上，对上述电路图进行改造，可以实现四个挡位的加热功能，请画出一种符合要求的电路图。

共享时间:2021-03-28 难度:4

纠错

下载

相似

组卷

[考点]

液体压强的公式及计算，欧姆定律的应用，欧姆定律的多状态计算，电热的多挡问题，

[答案]

（1）当排水阀处于30cm深处时，它受到水的压强为3000Pa；

（2）R₂的阻值为550Ω；表中的“P_x”为29.33W；

（3）用“高温挡”加热的方式需要20s；

[解析]

解：
（1）当排水阀处于30cm深处时，它受到水的压强：p＝ρgh＝1.0×10³kg/m³×10N/kg×0.3m＝3000Pa；
（2）由表格信息和电路图可知，当开关S₁闭合、S₂接a时，电路为R₁的简单电路，此时P₁＝44W，
由P＝UI＝

可得，R₁的阻值：R₁＝

＝

＝1100Ω，
当开关S₁闭合、S₂接b时，R₁与R₂并联，此时P₂＝132W，
因电路的总功率等于各用电器功率之和，所以，R₂的电功率：P_R2＝P₂﹣P₁＝132W﹣44W＝88W，
因并联电路中各支路两端的电压相等，所以，R₂的阻值：R₂＝

＝

＝550Ω；
当开关S₁断开、S₂接a时，R₁和R₂串联，
因串联电路中总电阻等于各分电阻之和，
所以，P_x＝

＝

≈29.33W；
（3）马桶圈吸收的热量：Q_吸＝cmΔt＝0.44×10³J/（kg•℃）×0.6kg×6℃＝1584J，
由η＝

×100%可得，消耗的电能：W＝

＝

＝2640J，
高温挡加热功率P_高温＝P₂＝132W，
由P＝

可得，用“高温挡”加热的方式需要的时间：t＝

＝

＝20s；
（4）实现四个挡位的加热功能，需让R₁单独工作，R₂单独工作，R₁、R₂串联工作，R₁、R₂并联工作；

答：（1）当排水阀处于30cm深处时，它受到水的压强为3000Pa；
（2）R₂的阻值为550Ω；表中的“P_x”为29.33W；
（3）用“高温挡”加热的方式需要20s；

[点评]

本题考查了"液体压强的公式及计算，欧姆定律的应用，欧姆定律的多状态计算，电热的多挡问题，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

194320. （2024•交大附中•三模） $德优题库$ 中学生近视率越来越高，如图-1所示是一款电加热眼罩，具有高、中、低三挡加热功能，可以根据需求随时切换温度，有效缓解眼疲劳。图-2是电加热眼罩简化原理图，其相关参数如表。（不考虑温度对电热丝阻值的影响）

额定充电（放电）电压	6V
电池容量	2000mA?h
额定功率	3W/6W/12W

（1）电加热眼罩电路中S₁、S₂闭合、S₃接a时，加热电路为（选填“高”“中”或“低”）温挡；
（2）高温挡时电路中的最大电流是多大？电阻R₂的阻值是多大？
（3）充满电可以持续处于高温状态工作多长时间？

共享时间:2024-04-06 难度:2 相似度:1.5

解析

纠错

下载

组卷

195244. （2024•铁一中学•二模） $德优题库$ 如图甲是具有高温和低温功率的煎锅，图乙是其内部简化电路图，R₁、R₂均为电热丝。当开关S₁和S₂均闭合时，煎锅的功率为968W；仅闭合开关S₁时，煎锅的工作电流为2A。求：
（1）当开关S₁和S₂均闭合时，煎锅处于（选填：“高温”或“低温”）挡；
（2）高温时，煎锅的工作电流；
（3）电阻丝R₂的阻值；
（4）低温时，煎锅工作5min电阻丝R₁产生的热量。

共享时间:2024-03-27 难度:5 相似度:1.35

解析

纠错

下载

组卷

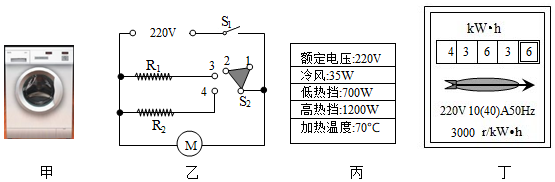

207881. （2018•师大附中•六模）如图甲所示为一款多功能烘干机，该机有干衣、烘物、取暖等功能，图乙为主机内部简化电路图，R₁、R₂为电热丝，R₁＞R₂，其主要参数如表丙所示，
