206739. （2025•曲江一中•四模）在下面几个实验中。
（1）如图-1所示，探究“水沸腾的特点”：安装实验装置时应当先安装        （A/B）；

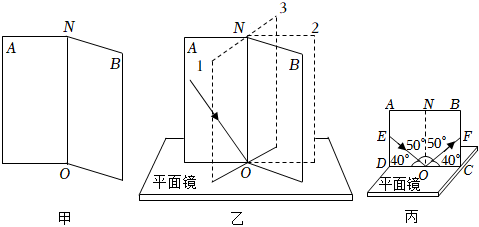

（2）如图-2所示，探究“光的反射定律”：只有当纸板B翻折至图中位置时，才能观察到纸板B上呈现反射光线，可知反射光线、入射光线和法线在        ；
（3）如图-3所示，探究“二力平衡的条件”：选用轻质卡片，主要是想减小        对实验的影响；
（4）电炉子的电阻丝热得发红时，与之连接的导线却不怎么热，这个问题可以用        （选填“甲”或“乙”）图的结论来解释。
$德优题库$

共享时间:2025-04-16 难度:5

纠错

下载

相似

组卷

[考点]

探究二力平衡的条件，探究二力平衡的反向、共线条件，探究二力平衡实验中减少摩擦力的影响，探究光反射时的规律，探究光反射实验中入射光线、反射光线和法线共面，探究水沸腾时温度变化的特点，探究水沸腾时实验器材的组装顺序，探究影响电流通过导体时产生热量的因素，电流产生的热量与电阻的关系，

[答案]

（1）B；（2）同一平面内；（3）卡片重力；（4）甲。

[解析]

解：（1）实验中需要用酒精灯的外焰进行加热，因此组装器材时应自下而上，因此先安装B。
（2）根据光的反射规律可知“三线共面”，因此只有当纸板B翻折至图中位置时，纸板ENF才在同一平面内，此时才能观察到纸板B上呈现反射光线，可知反射光线、入射光线和法线在同一平面内。
（3）选用轻质卡片，主要是想减小卡片重力对实验产生的影响。
（4）甲图中，两电阻串联，通过的电流和通电时间相同，而右侧电阻阻值较大，右侧U形管液面高度差大，由转换法可知，右侧容器内电阻产生的热量多，左侧容器内电阻产生的热量少，研究的是电流产生的热量与电阻的关系；乙图中，两电阻阻值相同，通电时间相同，而左侧电阻通过的电流较大，左侧U形管液面高度差大，由转换法可知，左侧容器内电阻产生的热量多，右侧容器内电阻产生的热量少，研究的是电流产生的热量与电流的关系。容器内电阻丝热得发红时，而与之连接的导线却不怎么热，它们通过的电流相同，电阻越大产生的热量越多，因此这个问题可以用甲图的结论来解释。
故答案为：（1）B；（2）同一平面内；（3）卡片重力；（4）甲。

[点评]

本题考查了"探究二力平衡的条件，探究二力平衡的反向、共线条件，探究二力平衡实验中减少摩擦力的影响，探究光反射时的规律，探究光反射实验中入射光线、反射光线和法线共面，探究水沸腾时温度变化的特点，探究水沸腾时实验器材的组装顺序，探究影响电流通过导体时产生热量的因素，电流产生的热量与电阻的关系，"，属于"压轴题"，熟悉题型是解题的关键。
