201531. （2021•交大附中•三模）（1）如图甲所示，被测物体的长度是        cm；
（2）如图乙所示，温度计读数是        ℃；
（3）如图丙所示，测得苹果的重力为        N；
（4）如图丁所示，闭合开关后，放在螺线管下方的小磁针静止时N极指向螺线管的        （选填“左”或“右”）端。
$德优题库$

共享时间:2021-04-03 难度:5

纠错

下载

相似

组卷

[考点]

测量物体的长度，弹簧测力计的读数，温度计的使用，安培定则，利用安培定则判断磁极，

[答案]

（1）3.40；（2）﹣4；（3）1.4；（4）右。

[解析]

解：由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与4.40cm对齐，所以物体的长度为4.40cm﹣1.00cm＝3.40cm；
（2）温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；液柱最高处在0℃以下，说明温度低于0℃，是﹣4℃；
（3）弹簧测力计一个大格表示1N，里面有5个小格，一个小格表示0.2N，其分度值为0.2N，弹簧测力计的示数为1N+0.4N＝1.4N；
苹果的重力等于弹簧测力计的示数，则苹果的重力为1.4N；
（4）螺线管中电流的方向是向上的，根据安培定则可知，螺线管的左端为N极，右端为S极；根据磁极间的相互作用规律可知，小磁针静止时，N极指向螺线管的右端。
故答案为：（1）3.40；（2）﹣4；（3）1.4；（4）右。

[点评]

本题考查了"测量物体的长度，弹簧测力计的读数，温度计的使用，安培定则，利用安培定则判断磁极，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193571. （2024•西工大附中•八模）如图甲为空气炸锅，可设定加热温度，其简化电路如图乙所示。它是通过电阻丝R来加热空气，从而加热食物，达到设定加热温度后，断开开关。c取1.0×10³J/（kg•℃）。求：
（1）空气炸锅控制电路中的电磁铁上端是　　极；
（2）空气炸锅的额定功率为1200W，1s就可以将锅内的空气从20℃加热到200℃。空气炸锅内有5×10^﹣3kg的空气，将这些空气从20℃加热到200℃需要吸收多少J的热量？空气炸锅加热空气的效率是多少？
（3）控制电路电源电压为6V恒定不变，通过调节变阻器R₃接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃。闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热，直到锅内温度达到200℃时，衔铁向上弹起，停止加热。则当R₃的阻值调为70Ω时，对应的加热温度设定为多少？

共享时间:2024-06-18 难度:4 相似度:0.9

解析

纠错

下载

组卷

184088. （2023•唐南中学•九上期末）中考体检时，我们都要测量体重，常用的测量工具是人体秤。测量时如图甲所示。秤中的力敏传感器由弹性体和金属电阻丝R组成，电阻丝粘贴在弹性体上，但两者之间隔有绝缘材料。当秤台上有重物时，弹性体被压缩，电阻丝R随之变短，阻值发生变化。据此原理，小明利用力敏传感器设计了一种既能称量物重，又能实现报警的人体秤的模拟电路，如图乙所示。电源电压为3V，电流表量程为0～0.6A。闭合开关后，秤台上不放重物时，电流表示数为0.2A，随着秤台重物的增加，电流表示数会发生变化，当电流达到0.4A，电磁铁会吸引衔铁，动、静触点接触，电路报警。（电磁铁线圈电阻不计，g取10N/kg）
$德优题库$
（1）如图乙所示，电磁铁的右端为极。
（2）若报警灯L的额定电压为3V，其电流随电压变化规律如图丙所示，电阻丝R阻值的减少量与所测物体质量的增加量成正比，当秤台上物体的质量为10kg,力敏电阻的变化量为1Ω；
①闭合开关，秤台不放重物到电路开始报警时，灯泡L的功率变化了多少？
②当电流表示数为0.4A时，秤台上物体的质量为多少？
③关于此人体秤的结构及工作原理，下列说法正确的是。
A.人体秤所测物体质量的变化量与电流表示数的变化量成正比
B.开关闭合后，当体重过大，电磁铁吸引衔铁，电路报警，灯L亮度不变
C.若报警灯L放在a处，人体秤正常工作时灯泡不亮，当电流表示数为0.4A时，吸引衔铁，L发光而报警，秤台所称物体质量的最大值比图乙中更小
D.若报警灯L放在b处，人体秤正常工作时灯泡亮，当电流表示数为0.4A时，吸引衔铁，L间歇发光，电路报警，秤台所秤物体质量的最大值比图乙中更大

共享时间:2023-02-13 难度:4 相似度:0.9

解析

纠错

下载

组卷

187085. （2025•新城区•一模）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝R₁来加热空气，从而加热食物，通过调节变阻器 R₃ 接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化。求：
（1）电磁铁的上端为（选填“N”或“S”）极。闭合开关S，当电磁继电器的衔铁被吸下时，（选填“开始”或“停止”）加热。
（2）将5×10^-3kg 的空气从20℃加热到200℃需要吸收的热量。c_空气取1.0×10³J/（kg?℃）；
（3）工作电路中电热丝R₁与指示灯支路并联。已知R₁的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率。
$德优题库$

共享时间:2025-03-04 难度:5 相似度:0.8

解析

纠错

下载

组卷

200368. （2023•西工大附中•三模）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝R₁来加热空气，从而加热食物，通过调节变阻器 R₃ 接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化。求：
（1）电磁铁的上端为　　（选填“N”或“S”）极。闭合开关S，当电磁继电器的衔铁被吸下时，　　（选填“开始”或“停止”）加热。
（2）将5×10^﹣3kg 的空气从20℃加热到200℃需要吸收的热量。c_空气取1.0×10³J/（kg•℃）；
（3）工作电路中电热丝R₁与指示灯支路并联。已知R₁的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率。

共享时间:2023-04-04 难度:5 相似度:0.8

解析

纠错

下载

组卷

195702. （2024•二十六中•三模）某科技小组设计的电热水器具有加热和保温功能，其工作原理如图1所示。R为热敏电阻，其阻值R随温度变化的规律图像如图2所示，电源电压U₁为6V，保护电阻R₀的阻值为300Ω，热敏电阻R和工作电路中的三只加热电阻丝R₁、R₂、R₃均置于储水箱中，R₁=44Ω，U₂=220V，加热和保温时的功率分别为2200W和110W。
$德优题库$
（1）电磁铁上端为极，电热水器处于加热工作状态时，不工作的电阻丝是。
（2）当电磁铁线圈中的电流I≤8mA时，继电器上方与触点c接触，保温电路接通，热水器刚开始保温时水的温度是多大？（电磁铁线圈电阻不计）
（3）电阻丝R₃的阻值是多大？
（4）工作时，若要降低电热水器的保温温度，能否通过换用阻值更大的定值电阻替换R₀来实现？请简要说明理由。

共享时间:2024-04-08 难度:5 相似度:0.73

解析

纠错

下载

组卷

133167. （2019•莲湖区•八下期中）大雪会造成很多房屋垮塌，小明想知道屋顶的雪到底有多重，他找来器材进行了测量：
①用弹簧测力计测出空杯子重力为0.2N； $德优题库$
②将杯子里装满水，用弹簧测力计测出总重，示数如图所示；
③将杯子里装满雪的样品，用弹簧测力计测出总重为1N．（g=10N/kg）
（1）弹簧测力计的读数是多少？
（2）求杯中水的质量；
（3）求雪的样品密度；
（4）若屋顶面积为100m²，雪的厚度为30cm,求屋顶雪的总重力。

共享时间:2019-05-15 难度:3 相似度:0.53

解析

纠错

下载

组卷

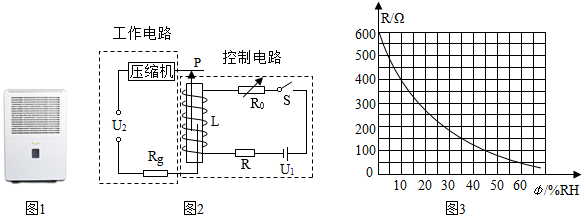

187592. （2025•高新一中•四模）如图1是某实验室的自动除湿器，内部简化电路图如图2，已知U₁=12V，调控电阻R₀的阻值范围为0～1000Ω，R为湿敏电阻，其阻值随相对湿度φ（单位为：%RH）变化的图象如图3所示，L为磁控开关，当控制电路中电流大于或等于20mA时，L的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压U₂=220V，Rg为保护电阻，磁控开关L的线圈电阻不计。问：
